Analisi di tensioni-deformazioni

Assegna configurazione del volume

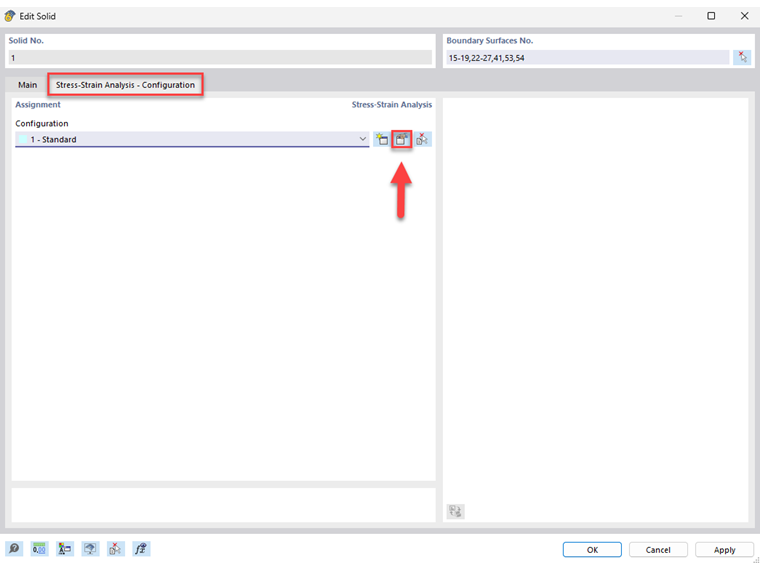

Il calcolo tensione-deformazione consente di eseguire analisi delle tensioni indipendenti dagli standard. A tal fine, è necessario assegnare una configurazione del volume a ciascun volume per il quale deve essere eseguita questa verifica. Questa operazione viene eseguita nella scheda 'Calcolo tensione-deformazione - Configurazione' della finestra di dialogo di modifica del volume.

Seleziona tutti i volumi con il tipo di solido 'Standard' nel 'Navigatore dati' e apri la finestra di dialogo tramite il menu contestuale dei volumi. È possibile modificare la configurazione del volume specificata tramite Modifica lunghezza libera d'inflessione .

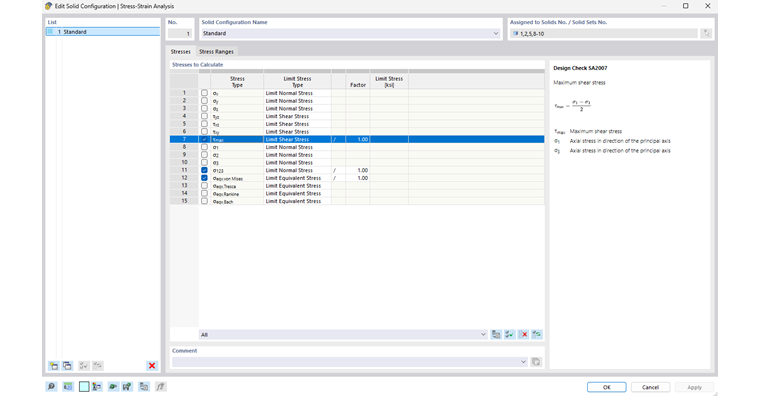

In una tabella, è possibile selezionare quali tensioni limite devono essere valutate e, se necessario, è anche possibile definire i propri valori per le tensioni limite.

Calcolo

Dopo aver selezionato la categoria 'Calcolo tensione-deformazione' nella tabella, è possibile utilizzare Risultati per calcolare e visualizzare i risultati.

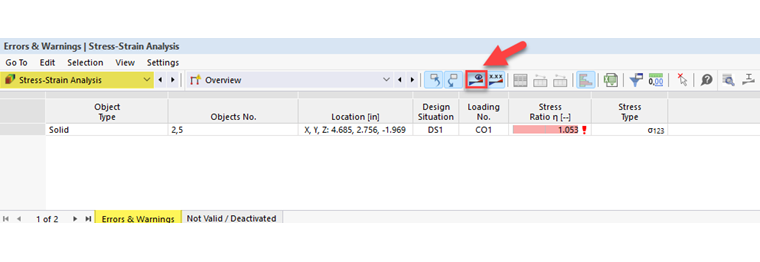

Dopo il calcolo, viene visualizzata una panoramica nella tabella delle verifiche di progetto, il cui criterio di verifica non è soddisfatto e altri errori che si sono verificati nelle verifiche di progetto. Fare doppio clic sulla riga pertinente della tabella per aprire i dettagli della verifica. Qui puoi vedere le formule del progetto nella sezione di dialogo a destra.

Visualizza i risultati

È possibile selezionare i vari risultati dell'analisi statica e dell'analisi tensione-deformazione nel 'Navigatore dei risultati' e quindi visualizzarli nel grafico. È anche possibile avviare un'animazione delle deformazioni tramite Animazione di spostamenti generalizzati .

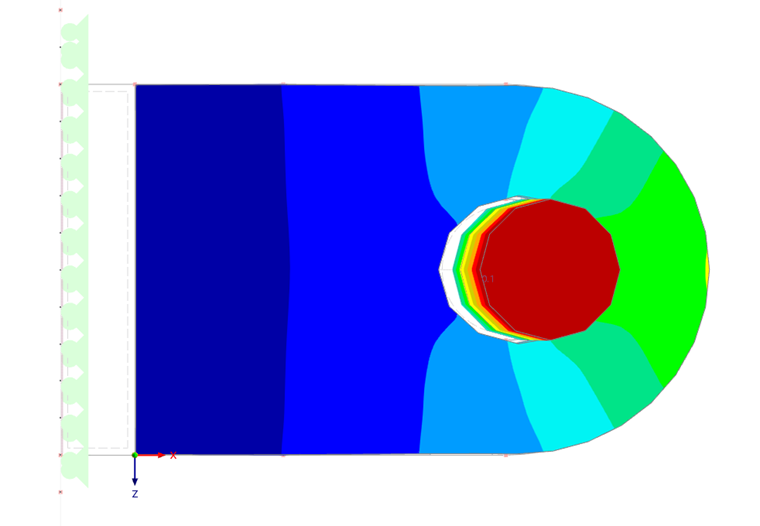

Se riduci la visibilità ai solidi 'Standard' nel navigatore della vista ' ', puoi vedere chiaramente nell'animazione come il bullone si stacca dalla parentesi su un lato e sull'altro lato esercita pressione.

Informazione

Puoi anche eseguire un'analisi plastica in RFEM se hai attivato l'add-on ' Comportamento materiale non lineare '.
