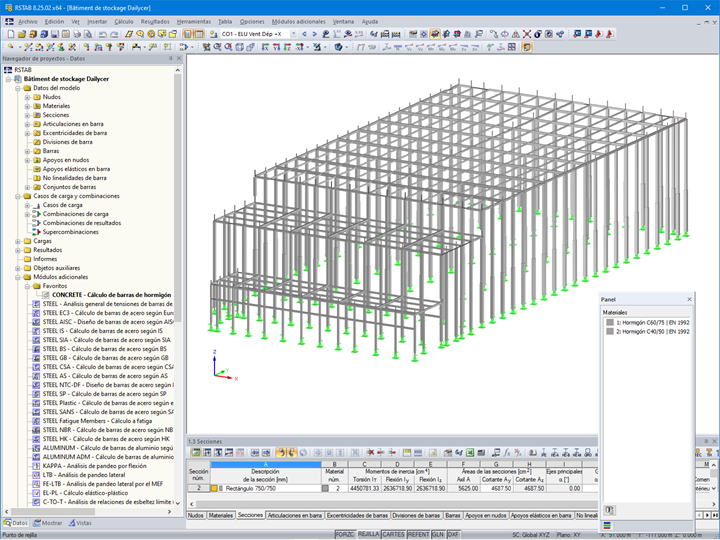

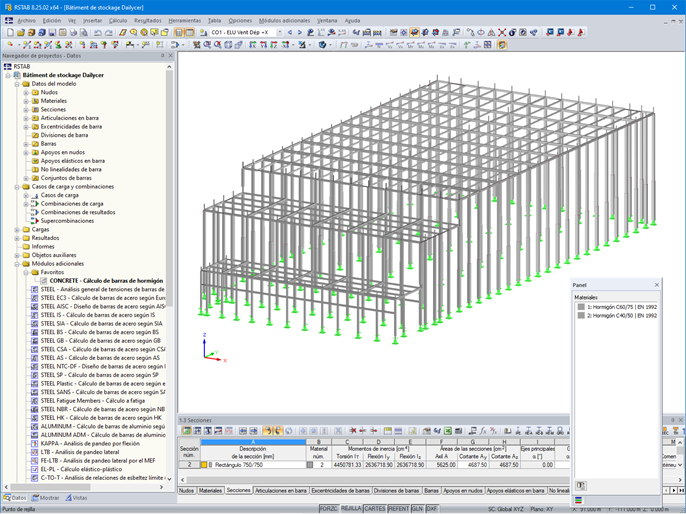

Modelo de la estructura de hormigón de un edificio de almacenamiento en RSTAB
-
02

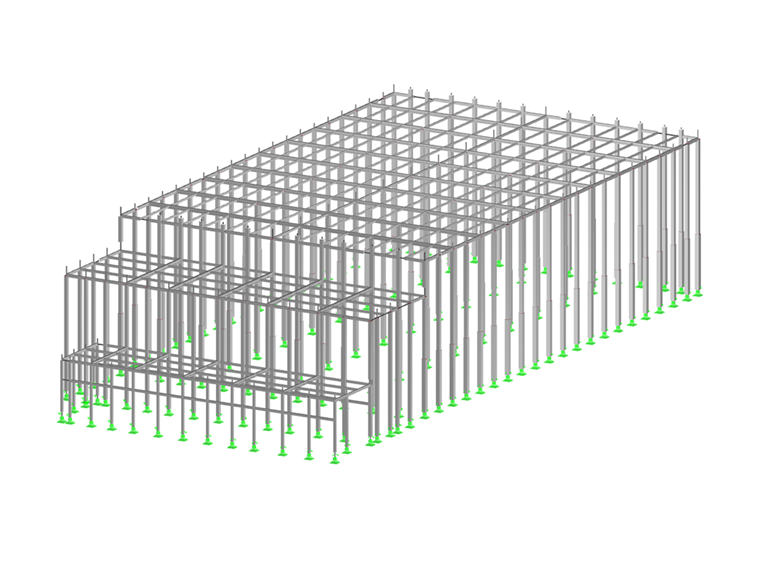

Modelo de la estructura de hormigón del edificio de almacenamiento de Dailycer Francia
-
02

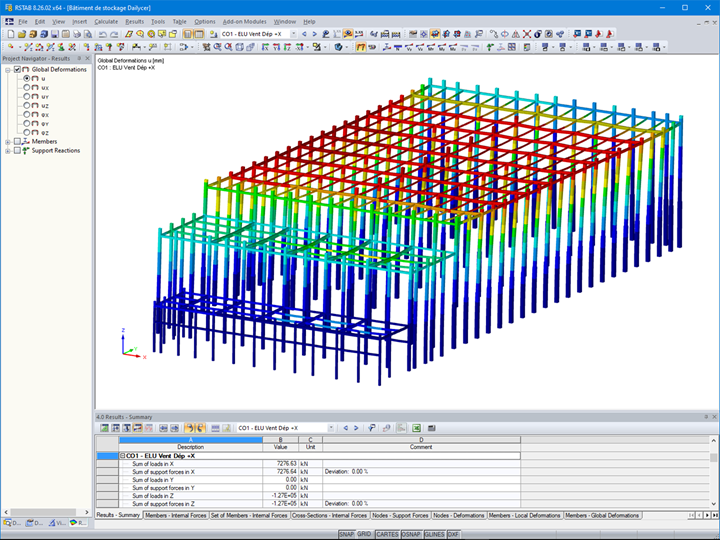

Deformación global del edificio de almacenamiento en RSTAB
-
02

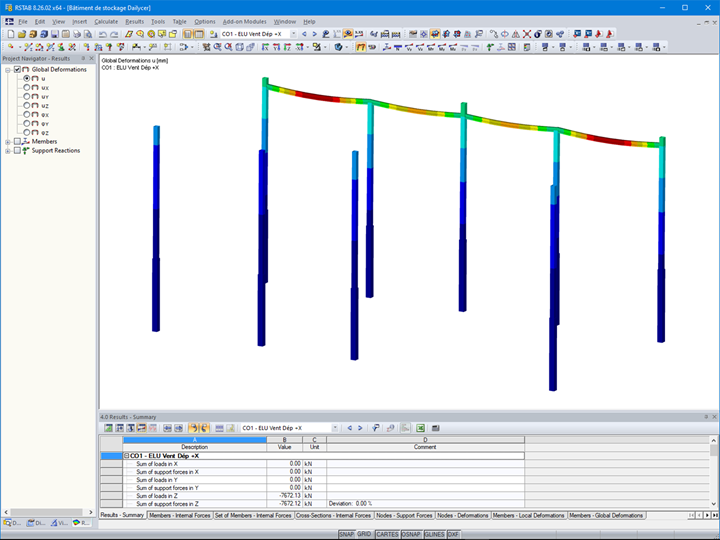

Deformaciones globales de elementos prefabricados en RSTAB
-
02
Animación de la deformación global del edificio de almacenamiento en RSTAB
-
03
Deformación global del edificio de almacenamiento en RSTAB
-
03
Modelo de la estructura de hormigón del edificio de almacenamiento de Dailycer Francia
-
03
Modelo de la estructura de hormigón de un edificio de almacenamiento en RSTAB
-
03
Deformaciones globales de elementos prefabricados en RSTAB
-
03
Animación de la deformación global del edificio de almacenamiento en RSTAB
-
04
Deformaciones globales de elementos prefabricados en RSTAB
-
04
Modelo de la estructura de hormigón del edificio de almacenamiento de Dailycer Francia
-
04
Modelo de la estructura de hormigón de un edificio de almacenamiento en RSTAB
-
04
Deformación global del edificio de almacenamiento en RSTAB
-
04
Animación de la deformación global del edificio de almacenamiento en RSTAB
-
05
Animación de la deformación global del edificio de almacenamiento en RSTAB
-
05
Modelo de la estructura de hormigón del edificio de almacenamiento de Dailycer Francia
-
05
Modelo de la estructura de hormigón de un edificio de almacenamiento en RSTAB
-
05
Deformación global del edificio de almacenamiento en RSTAB
-
05
Deformaciones globales de elementos prefabricados en RSTAB

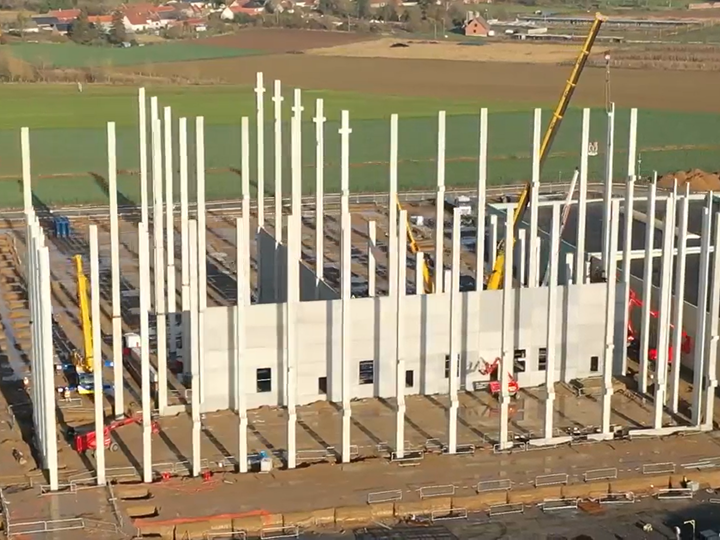

Con el objetivo de ampliar su actividad, el fabricante de cereales para el desayuno Dailycer France ha solicitado la construcción de un almacén automatizado ubicado en Faverolles, en el norte de Francia. Esta instalación industrial y logística se compone principalmente de una gran estructura de hormigón armado de 35 metros de altura. Este proyecto fue realizado por la oficina de ingeniería SPIC SAS, uno de los clientes de Dlubal Software.
| Dirección de obra | DAILYCER FRANCE |
| Diseño | AConstruir |
| Construcción |
GCC Hauts de France |
| Prefabricado | CAPREBIM |
| Oficina de ingeniería | SPIC SAS |
Parámetros del modelo
Modelo
Diseño y modo de funcionamiento
Este edificio de almacenamiento es una construcción de hormigón bajo en carbono con pilares de pórticos prefabricados realizados en 2 etapas de construcción separadas. En este proyecto se ahorraron 300 toneladas de CO2 en comparación con el hormigón convencional. Esto representa alrededor del 30% del impacto del carbono habitual.
Las bases de los pilares se fijaron a los cimientos gracias a los ensamblajes PEIKKO.
La estructura está arriostrada por los pilares y fue necesario un análisis en profundidad en la parte superior del pilar para comprobar los grandes desplazamientos.
Un estudio por separado de los elementos permitió considerar los efectos desfavorables asociados con el ensamblaje de los elementos prefabricados.
Esta construcción permite una gran capacidad de almacenaje estimada en aproximadamente 41.000 palets para una superficie de 8.500 m². Este espacio también contiene todo el sistema de gestión de almacenamiento.
Gracias a la prefabricación, así como a los conocimientos y la experiencia de las diversas partes participantes en la elaboración de este proyecto, esta impresionante y poco común estructura de hormigón se ensambló en un corto período de tiempo: solo 60 días.
Software de cálculo
Los ingenieros de la oficina de proyectos SPIC SAS utilizaron el software de análisis de estructuras y entramados RSTAB para modelar y dimensionar el edificio. El comportamiento no lineal del material (hormigón y armadura) y el cálculo utilizado (análisis de segundo orden) contribuyeron tanto a la mejora de la estructura como a la optimización de los costes de construcción de este proyecto.
Ubicación del proyecto
Palabras clave
Estructuras de hormigón RSTAB Hormigón Eurocódigo 2
