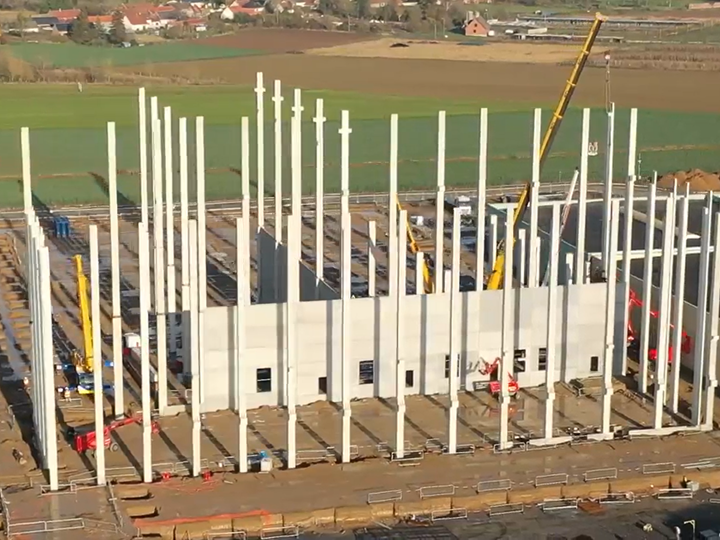

Costruzione di un magazzino a Faverolles, Francia

Prima di iniziare il calcolo, è necessario verificare la correttezza dei dati di input utilizzando la funzione del programma. Quindi, il modulo aggiuntivo CONCRETE calcola i risultati dei relativi casi di carico, carico e combinazioni di risultati. Se questi non possono essere trovati, RSTAB avvia il calcolo per determinare le forze interne richieste.

Considerando lo standard di progetto selezionato, vengono calcolate le aree necessarie di armatura longitudinale e di tagli, nonché i risultati intermedi corrispondenti. Se l'armatura longitudinale determinata dalla verifica dello stato limite ultimo non è sufficiente per la verifica dell'ampiezza massima della fessura, è possibile aumentare automaticamente l'armatura fino al raggiungimento del valore limite definito.

La verifica di componenti strutturali potenzialmente instabili può essere effettuata utilizzando il calcolo non-lineare. Sono disponibili differenti approcci nel rispetto delle normative.

La verifica della resistenza al fuoco viene eseguita secondo il metodo di calcolo semplificato descritto nell'EN 1992-1-2, 4.2. Il modulo CONCRETE utilizza il metodo di zona menzionato nell'appendice B2. Inoltre, è possibile considerare le deformazioni termiche in direzione longitudinale e addizionalmente la controfreccia termica per gli effetti asimmetrici del fuoco.

• Importazione dei risultati da RSTAB
• Libreria integrata dei materiali e delle sezioni trasversali
• L'estensione del modulo EC2 for RSTAB consente la progettazione di calcestruzzo armato secondo EN 1992-1-1 (Eurocodice 2) e le seguenti Appendici nazionali:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Germania)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 per la progettazione a temperatura normale, e EN 1992-1-2 ANB:2010 per la progettazione di resistenza al fuoco (Belgio)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
  • EN 1992-1-1 DK NA:2013 (Danimarca)
  • NF EN 1992-1-1/NA:2016-03 (Francia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettonia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • MS EN 1992-1-1:2010 (Malesia)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi)
  • NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
  • PN EN 1992-1-1/NA:2010 (Polonia)
  • NP EN 1992-1-1/NA:2010-02 (Portogallo)
  • RS EN 1992-1-1:2004/NA:2008 (Romania)
  • SS EN 1992-1-1/NA:2008 (Svezia)
  • SS EN 1992-1-1/NA:2008-06 (Singapore)
  • STN EN 1992-1-1/NA:2008-06 (Slovacchia)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
  • UNE EN 1992-1-1/NA:2013 (Spagna)
  • CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca)
  • BS EN 1992-1-1:2004/NA:2005 (Regno Unito)
  • CPM 1992-1-1:2009 (Bielorussia)
  • CYS EN 1992-1-1:2004/NA:2009 (Cipro)
• Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
• Impostazioni predefinite opzionali per coefficienti parziali e di riduzione, limitazione della profondità dell'asse neutro, proprietà del materiale e del copriferro
• Determinazione delle armature longitudinali, di taglio e torsionali
• Progettazione di aste rastremate
• Ottimizzazione delle sezione trasversale
• Rappresentazione dell'armatura minima e di compressione
• Determinazione della bozza di armatura modificabile
• Progetto dell'ampiezza delle fessure con la possibilità di incrementare l'armatura necessaria al fine di mantenere i valori limite delle analisi alla fessurazione
• Calcolo non-lineare con sezioni fessurate (per DIN 1045-1:2008 e EN 1992-1-1:2004)
• Considerando l'irrigidimento a trazione
• Considerando la viscosità e il ritiro
• Spostamenti generalizzati in sezioni fessurate (stadio II)
• Rappresentazione grafica di tutti i diagrammi dei risultati
• Progetto della protezione al fuoco con il metodo semplificato (metodo a zona) secondo EN 1992-1-2 per sezioni trasversali rettangolari e circolari. È possibile effettuare anche il progetto della resistenza all'incendio degli sbalzi.

Dopo aver eseguito il calcolo, il modulo elenca l'armatura necessaria ed i risultati dello stato limite di esercizio in tabelle dalla chiara e facile consultazione. Inoltre, il modulo mostra tutti i valori intermedi. Oltre alle tabelle, sono rappresentate graficamente anche le tensioni e le deformazioni attuali in una sezione trasversale.

Le proposte di armatura dell'armatura longitudinale e di taglio, compresi gli schizzi, sono documentate secondo la pratica corrente. È possibile modificare l'armatura proposta e ad esempio regolare il numero di aste e l'ancoraggio. Le modifiche vengono aggiornate automaticamente.

Una sezione trasversale di calcestruzzo, inclusa l'armatura, può essere visualizzata in un rendering 3D. In questo modo, il programma fornisce un'opzione di documentazione ottimale per creare disegni di armatura, incluso l'abaco acciaio.

Le analisi dell'ampiezza della fessura vengono eseguite utilizzando l'armatura selezionata delle forze interne nello stato limite di esercizio. L'output dei risultati copre le tensioni dell'acciaio, l'armatura minima, i diametri limite e la spaziatura massima delle barre, nonché la spaziatura delle fessure e le larghezze massime delle fessure.

Come risultato del calcolo non-lineare, ci sono gli stati limite ultimi della sezione trasversale con l'armatura definita (determinato in modo elastico-lineare) nonché come deflessioni efficaci dell'asta considerando la rigidezza nello stato fessurato.
