Budowa obiektu magazynowego w Faverolles we Francji

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W celu rozszerzenia swojej działalności producent płatków śniadaniowych Dailycer France rozpoczął budowę zautomatyzowanego magazynu zlokalizowanego w Faverolles, w północnej Francji. Obiekt przemysłowo-logistyczny to głównie duża konstrukcja żelbetowa o wysokości około 35 m. Projekt został opracowany przez biuro inżynierskie SPIC SAS, jednego z klientów firmy Dlubal Software.

Zarządzanie projektem DAILYCER FRANCE
Projektowanie AKonstrukcja
Budowa GCC Hauts de France
Elementy prefabrykowane CAPREBIM
Biuro inżynierskie SPIC SAS

Parametry modelu

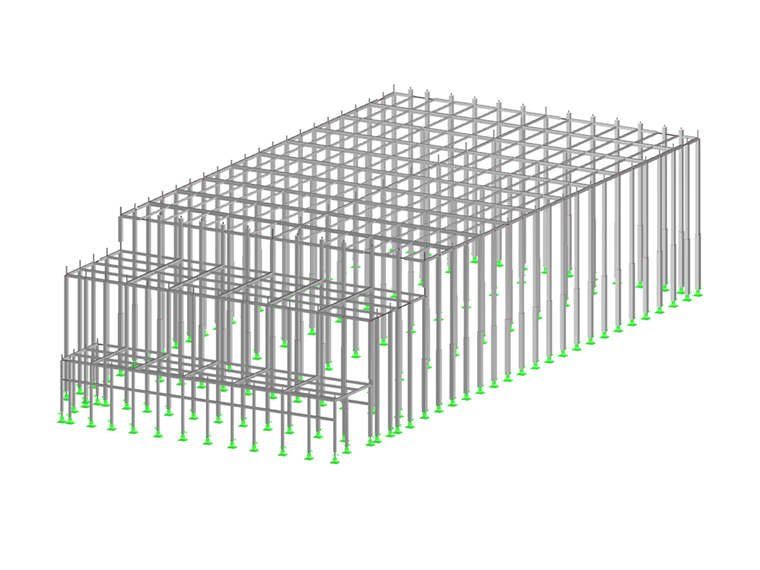

Model

Projekt i funkcje

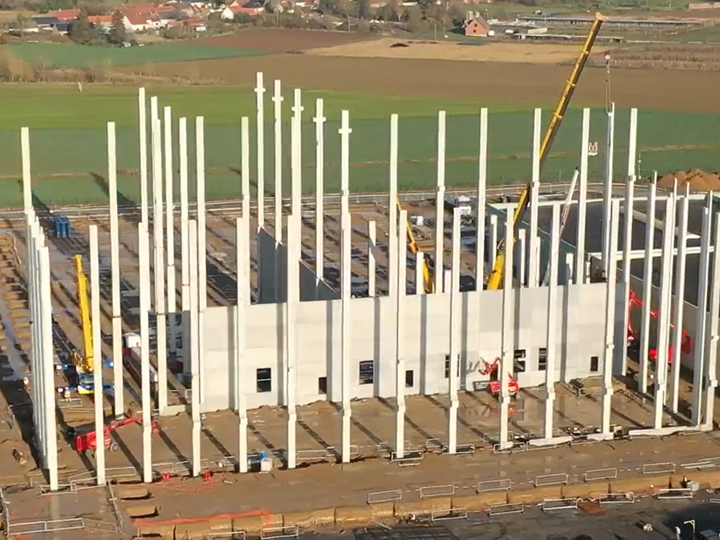

Budynek magazynowy jest konstrukcją z betonu niskowęglowego, w skład której wchodzą prefabrykowane słupy, montowane w dwóch oddzielnych etapach budowy. W porównaniu z konwencjonalnym betonem, dzięki zastosowaniu rozwiązania niskowęglowego ograniczono emisję CO2 o 300 ton. Wartość ta stanowi około 30% normalnej emisji dwutlenku węgla dla tego typu budowli.

Podstawy słupów zostały zamocowane do fundamentów za pomocą połączeń PEIKKO.

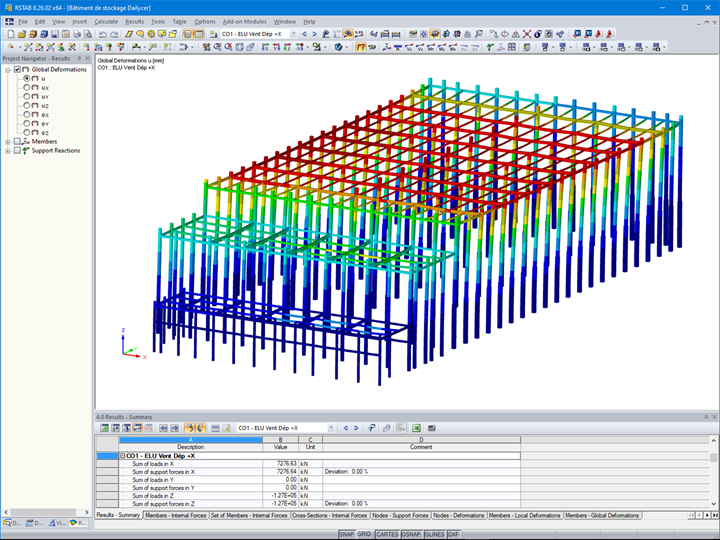

Stateczność konstrukcji zapewniają utwierdzone słupy, dlatego konieczne było przeprowadzenie rozszerzonej analizy głowicy słupa w celu sprawdzenia dużych przemieszczeń.

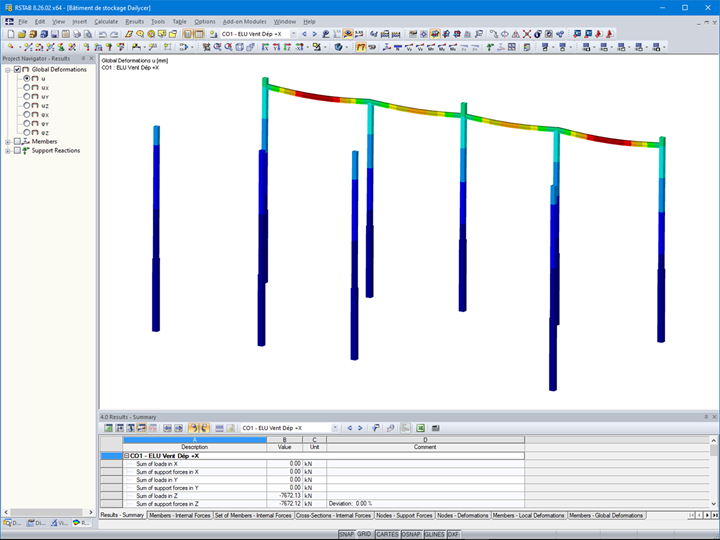

Analiza wydzielonych elementów pozwoliła uwzględnić niekorzystne efekty związane z montażem elementów prefabrykowanych.

Konstrukcja zapewnia powierzchnię 8500 m² do składowania dużej ilości palet, szacowanej na około 41 000 sztuk. W przestrzeni tej mieści się również cały system zarządzania magazynowaniem.

Dzięki prefabrykacji, fachowej wiedzy i doświadczeniu stron uczestniczących w opracowaniu tego projektu, ta imponująca i wyjątkowa konstrukcja betonowa została zmontowana w krótkim czasie, zaledwie w 60 dni.

Oprogramowanie do projektowania

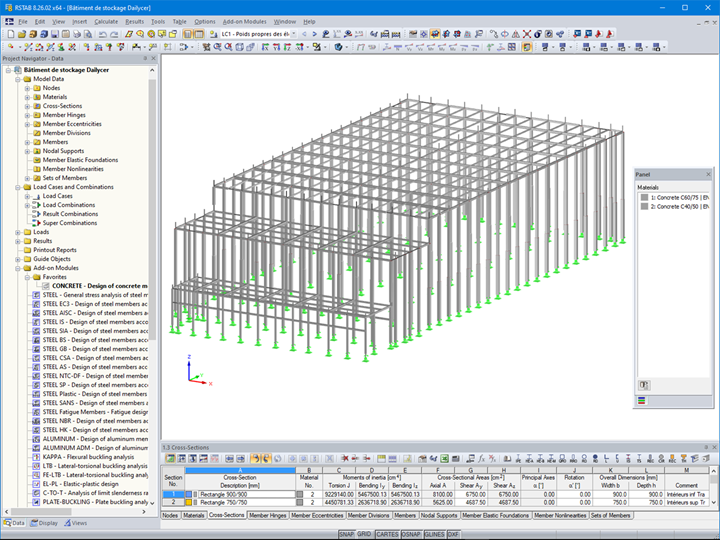

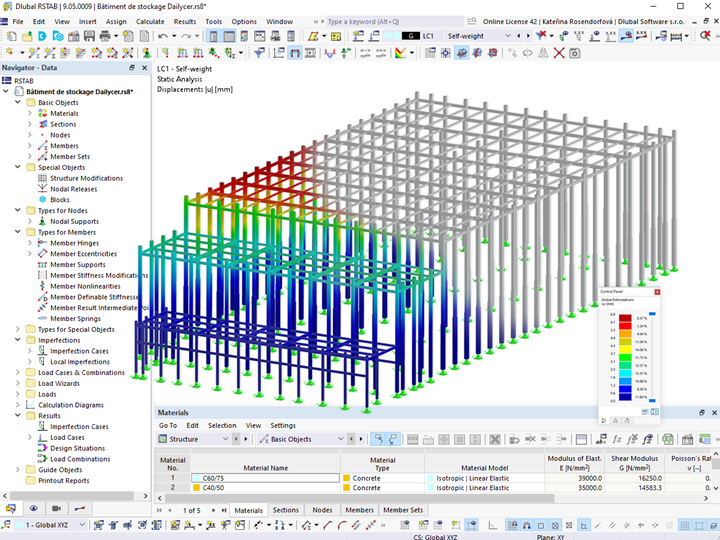

Aby zamodelować i zaprojektować budynek, inżynierowie z biura projektowego SPIC SAS oparli się na programie RSTAB do analizy konstrukcji szkieletowych. Nieliniowe zachowanie materiału (beton i zbrojenie) oraz obliczenia (analiza drugiego rzędu) przyczyniły się do optymalizacji kosztów budowy, jak i samej konstrukcji.

Lokalizacja projektu

80500 Faverolles
Francja

Słowa kluczowe

Konstrukcje betonowe RSTAB Beton Eurokod 2
