Novostavba skladištní haly ve Faverolles, Francie

S cílem rozšířit svou výrobu se rozhodl výrobce snídaňových cereálií Dailycer France postavit automatizovanou halu ve Faverolles na severu Francie. Průmyslovou a logistickou halu v podstatě tvoří železobetonová konstrukce o výšce asi 35 m. Tímto projektem byla pověřena projekční kancelář SPIC SAS, která patří k zákazníkům společnosti Dlubal Software.

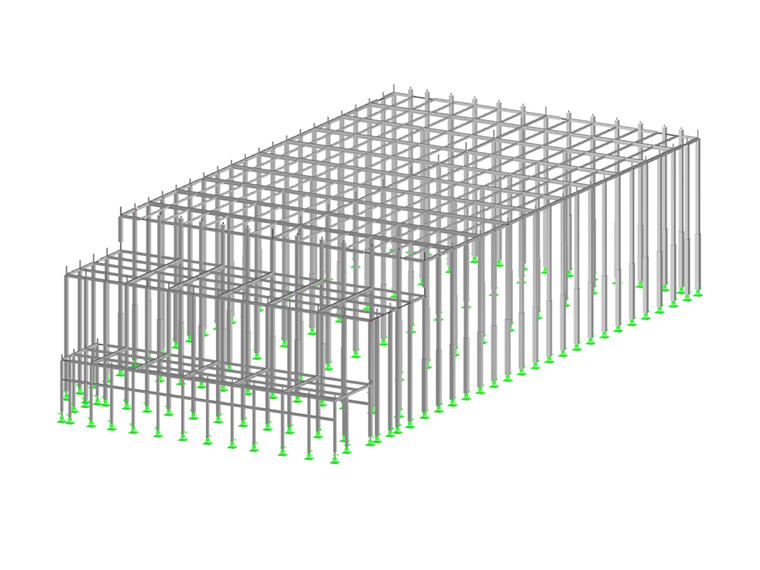

Model betonové konstrukce skladiště Dailycer France

1067x

Skladištní hala ve Faverolles, Francie

Návrh a provedení

Pro stavbu haly byly použity nízkouhlíkové technologie s prefabrikovanými rámovými stojkami, přičemž montáž proběhla ve dvou fázích. Ve srovnání s běžným betonem se při tomto projektu ušetřilo 300 tun CO₂. Tato hodnota odpovídá asi 30% obvyklé zátěže CO₂.

Patky sloupů byly upevněny k základům spoji PEIKKO.

Vyztužení zajišťují sloupy, proto bylo potřeba provést důkladné posouzení na sloupových hlavicích pro analýzu velkých posunů.

Díky samostatnému posouzení prvků bylo nakonec možné zohlednit nepříznivé účinky spojené s montáží prefabrikovaných dílců.

Konstrukce poskytuje značnou skladovací kapacitu pro cca 41 000 palet na ploše 8 500 m². Hala zahrnuje také kompletní řídicí systém.

Díky prefabrikaci a dále odbornosti a zkušenostem zúčastněných, kteří se na realizaci tohoto projektu podíleli, mohla být montáž této impozantní a jedinečné železobetonové konstrukce dokončena v pouhých 60 dnech.

Výpočetní software

Pro modelování a posouzení budovy použili odborníci z projekční kanceláře program RSTAB pro prutové konstrukce. Nelineární chování materiálu (beton a výztuž) a výpočet druhého řádu přispěly u tohoto projektu k optimalizaci konstrukce, a tím také stavebních nákladů.

Místo

80500 Faverolles

Francie

Investor	DAILYCER FRANCE www.dailycer-fr.com
Návrh	AConstruct www.aconstruct.eu
Stavba	GCC Hauts de France www.gcc-hautsdefrance.fr
Prefabrikace	CAPREBIM www.capremib.com
Projekční kancelář	SPIC SAS spic-btp.fr

Specifikace projektu

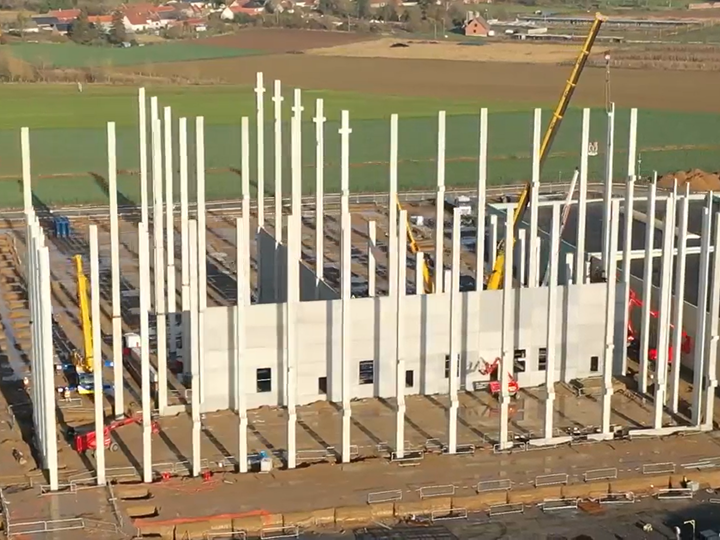

Novostavba skladištní haly ve Faverolles, Francie (© SPIC SAS)

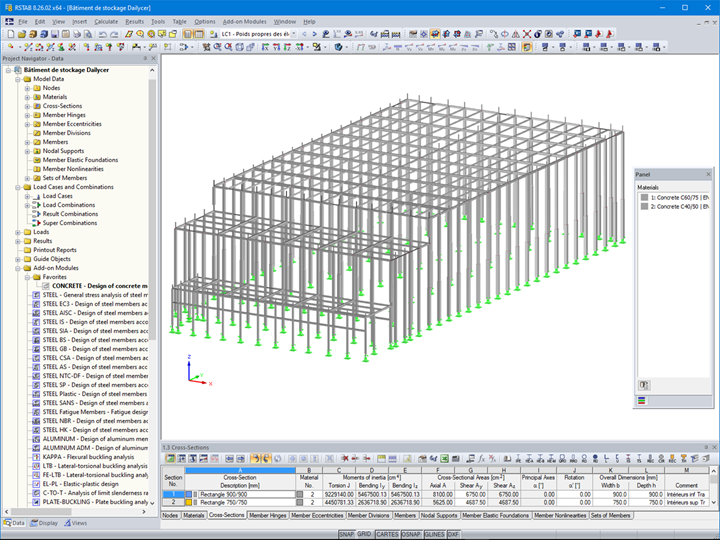

Model konstrukce skladištní haly z betonu v programu RSTAB

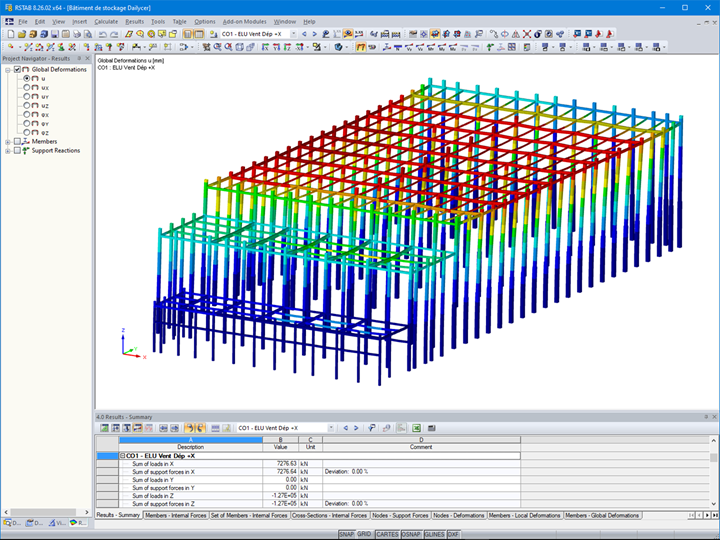

Globální deformace skladištní haly v programu RSTAB

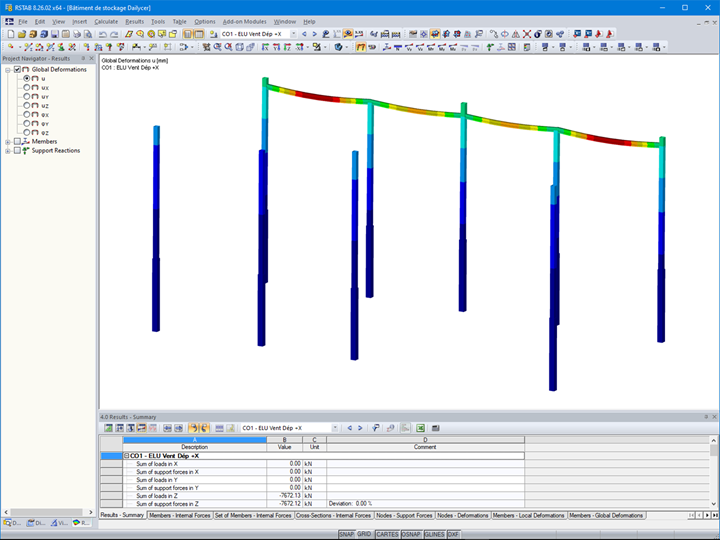

Globální deformace prefabrikovaných dílců v programu RSTAB

Animace globální deformace skladištní haly v programu RSTAB

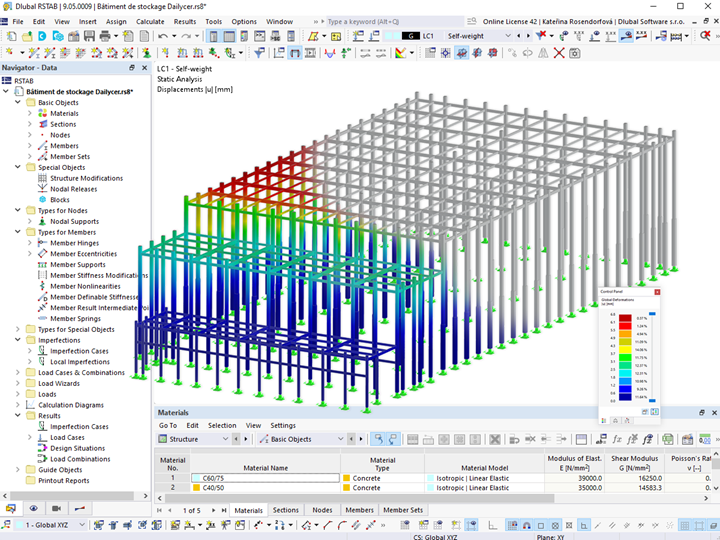

Model konstrukce skladiště s výsledky deformací v programu RSTAB 9 | © SPIC SAS

Animace globální deformace skladištní haly v programu RSTAB

Údaje o modelu

Počet uzlů 824

Počet prutů 1092

Počet zatěžovacích stavů 23

Počet kombinací zatížení 42

Celková hmotnost 7299,783 t

Rozměry 73,500 x 151,520 x 35,800 m

Verze programu 8.26.02
