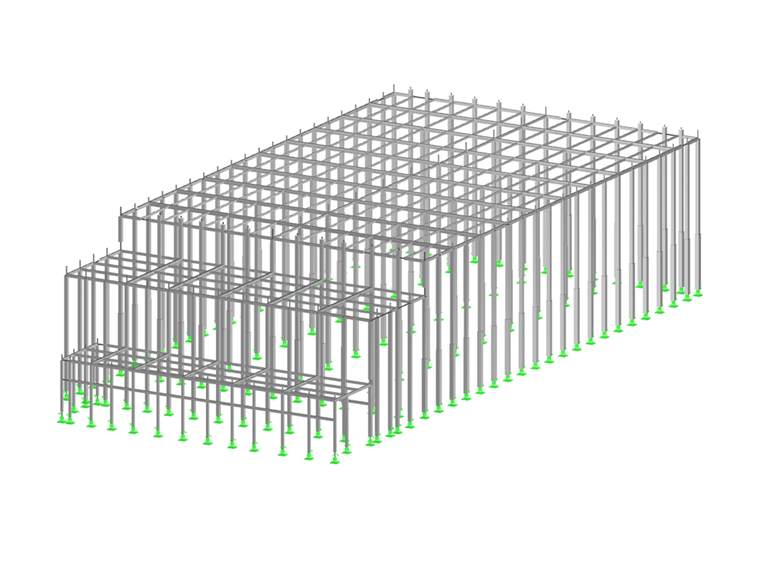

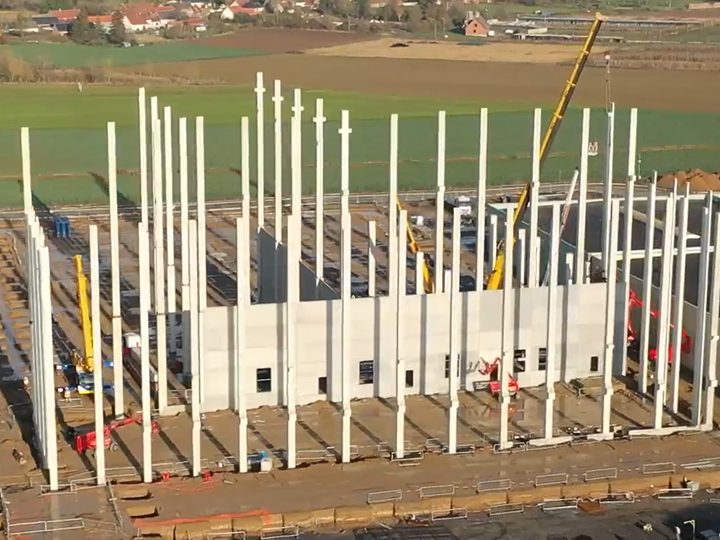

Construction d’un bâtiment de stockage à Faverolles, France

Avant le démarrage du calcul, vous devez contrôler les données d'entrée à l'aide de la fonction du programme. Le module additionnel CONCRETE cherche ensuite les résultats des cas de charge, des combinaisons de charges et des combinaisons de résultats pertinents. S'ils ne sont pas disponibles, RSTAB lance le calcul pour déterminer les efforts internes requis.

Selon la norme de calcul sélectionnée, les aires d'armature requises des armatures longitudinales et d'effort tranchant ainsi que les résultats intermédiaires correspondants sont calculés. Si l’armature longitudinale déterminée par la vérification à l’ELU n’est pas suffisante pour le calcul de l’ouverture de fissure maximum, vous pouvez augmenter l’armature automatiquement jusqu’à ce que la valeur limite définie soit atteinte.

La vérification des composants structuraux potentiellement instables est possible à l'aide d'un calcul non linéaire. Selon la norme correspondante, différentes approches sont possibles.

La vérification de la résistance au feu est effectuée selon une méthode de calcul simplifiée conformément à EN 1992-1-2, 4.2. Le module utilise la méthode par zones mentionnée dans l'Annexe B2. De plus, vous pouvez considérer les déformations thermiques dans la direction longitudinale et la contre-flèche thermique résultant des effets asymétriques du feu.

• Importation des résultats de RSTAB
• Bibliothèque intégrée de matériaux et de sections
• L'extension de module EC2 pour RSTAB permet la vérification du béton armé selon l'EN 1992-1-1 (Eurocode 2) et les Annexes nationales suivantes :
  • DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
  • ÖNORM B 1992-1-1:2018-01 (Autriche)
  • NBN EN 1992-1-1 ANB:2010 pour les essais à température normale et EN 1992-1-2 ANB:2010 pour la vérification de la résistance au feu (Belgique)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
  • EN 1992-1-1 DK NA: 2013 (Danemark)
  • NF EN 1992-1-1/NA: 2016-03 (France)
  • SFS EN 1992-1-1/NA: 2007-10 (Finlande)
  • UNI EN 1992-1-1/NA:2007-07 (Italie)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
  • LST EN 1992-1-1:2005/NA:2011 (Lituanie)
  • MS EN 1992-1-1:2010 (Malaisie)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
  • NS EN 1992-1 -1:2004-NA:2008 (Norvège)
  • PN EN 1992-1-1/NA:2010 (Pologne)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Roumanie)
  • SS EN 1992-1-1/NA:2008 (Suède)
  • SS EN 1992-1-1/NA:2008-06 (Singapour)
  • STN EN 1992-1-1/NA:2008-06 (Slovaquie)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
  • UNE EN 1992-1-1/NA:2013 (Espagne)
  • CSN EN 1992-1-1/NA:2016-05 (République tchèque)
  • BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
  • TKP 1992-1-1:2009 (Biélorussie)
  • CYS EN 1992-1-1:2004/NA:2009 (Chypre)
• Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
• Sélection possible des préréglages pour les facteurs partiels de sécurité et les facteurs de réduction, les limites de la zone de pression, les propriétés du matériau et de la couche de béton
• Détermination des armatures longitudinales, de cisaillement et de torsion
• Vérification des barres à section variable
• Optimisation des sections
• Représentation des armatures minimales et de compression
• Détermination d'une proposition d'armature modifiable
• Vérification des limites d'ouverture des fissures avec augmentation optionnelle de l'armature requise afin de respecter les valeurs limites définies pour la maîtrise de la fissuration
• Calcul non linéaire avec prise en compte des sections fissurées (pour l'EN 1992-1-1:2004 et la DIN 1045-1:2008)
• Considération de la participation du béton tendu
• Considération du fluage et du retrait
• Déformations des sections fissurées (état II)
• Représentation graphique de tous les diagrammes de résultat
• Vérification de la résistance au feu selon la méthode simplifiée (méthode par zone) de l'EN 1992-1-2 pour les sections rectangulaires et circulaires La vérification de la résistance au feu des supports est donc également possible

L'armature requise se trouve dans les tableaux de sortie avec des graphiques illustratifs et des résultats détaillés une fois le calcul terminé. Toutes les valeurs intermédiaires y sont incluses de manière explicites. Outre ces tableaux, les contraintes et déformations actuelles de la section sont affichées graphiquement.

Les propositions d'armatures longitudinales et de cisaillement sont documentées de manière pratique avec le croquis. Il est possible de modifier l'armature proposée en changeant par exemple le nombre de barres et l'ancrage. Les modifications sont mises à jour automatiquement.

La section en béton armé peut être clairement visualisée grâce au rendu 3D. Le programme met ainsi à votre disposition une documentation optimale pour la création des plans d'armatures avec nomenclature d'acier.

Les vérifications de l'ouverture des fissures sont effectuées avec l'armature sélectionnée pour les efforts internes déterminants à l'ELS. Les résultats contiennent les contraintes de l'acier, l'armature minimale, le diamètre limite, les espacements maximaux entre les armatures, les espacements entre les fissures et les largeurs maximales des fissures.

Le calcul non-linéaire permet d'obtenir les états limites ultimes de la section avec armature (déterminée de manière linéaire-élastique) ou paramétrée et les flèches du composant structural en considérant les rigidités à l'état fissuré.
