Cálculo de hormigón
}
Análisis de deformaciones analíticas
Cálculo de hormigón | Análisis de deformaciones | Características
- Análisis de deformación de superficies de hormigón armado sin o con fisuras (estado II) aplicando el método de aproximación (por ejemplo, análisis de deformación según ACI 318-19, 24.3.2.5 o EN 1992-1-1, cl. 7.4.3)
- Rigidez a tracción del hormigón aplicado entre fisuras
- Opciones para considerar la fluencia y la retracción del hormigón.
- Representación gráfica de los resultados integrados en RFEM, como la deformación o la flecha de una losa plana
- Borrar visualización de resultados numéricos en el cuadro de diálogo de detalles
- Integración completa de los resultados en el informe de RFEM

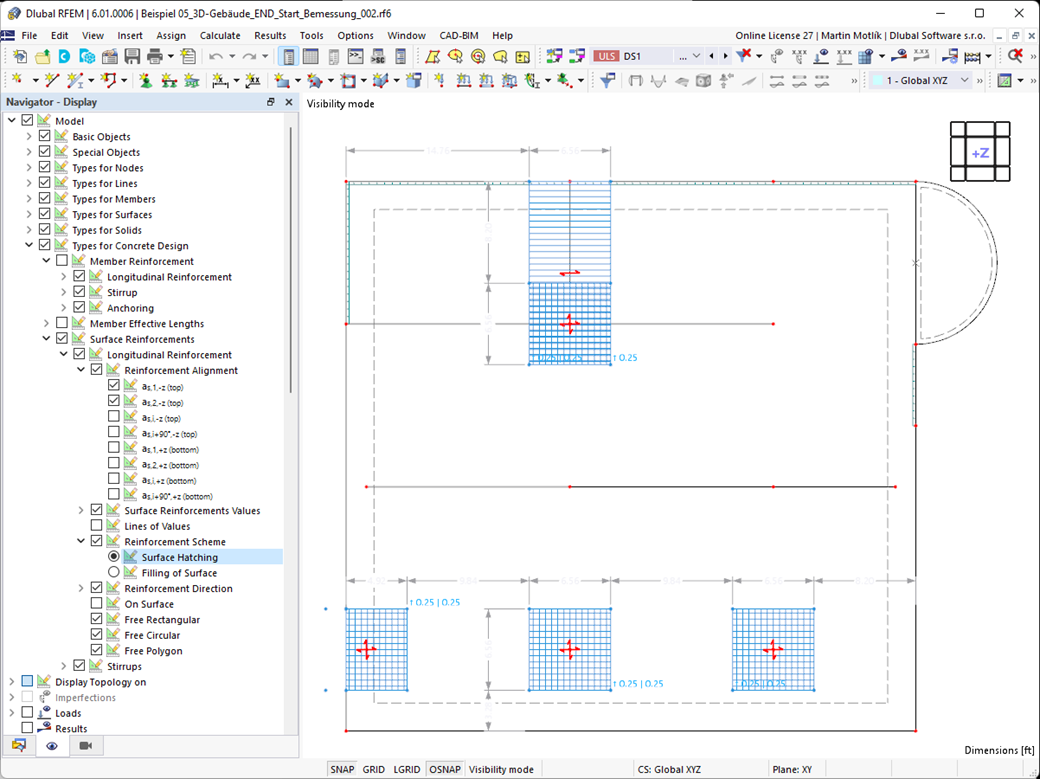

Cálculo de hormigón | Análisis de deformaciones | Entrada
¿Está buscando un cálculo de deformaciones? Mire en la Configuración del estado límite de servicio, donde se puede activar. También puede controlar la consideración de los efectos a largo plazo (fluencia y retracción) y la rigidez a tracción entre fisuras en el cuadro de diálogo anterior. El coeficiente de fluencia y la deformación por retracción se calculan utilizando los parámetros de entrada especificados o puede definirlos individualmente.
Además, puede especificar el valor límite de deformación individualmente para cada componente estructural. El valor límite permitido se define por una deformación máxima. Además, tiene que especificar si desea usar el sistema no deformado o deformado para la comprobación de diseño.
Cálculo de hormigón | Análisis de deformaciones | Cálculo
En las normas ya se han establecido métodos aproximados (por ejemplo, cálculo de deformaciones según 7.4.3, EN 1992-1-1 o ACI 318-19) que necesita para el cálculo de deformaciones. En este contexto, las llamadas rigideces efectivas se calculan en los elementos finitos de acuerdo con el estado límite presente rajado/no rajado. Con estas rigideces efectivas, a continuación, determina las deformaciones mediante un nuevo cálculo FEM.
Considere el cálculo de las rigideces efectivas de los elementos finitos en la sección transversal de hormigón armado. Basándose en los esfuerzos resultantes del estado límite de servicio determinados en RFEM, clasifique la sección de hormigón armado como "rajada" o "no rajada". ¿Considera la colaboración del hormigón entre las grietas? En este caso, se realiza mediante un coeficiente de distribución (por ejemplo, según la ecuación 7.19, EN 1992-1-1 o ACI 318-19). El comportamiento del material para el hormigón se supone lineal elástico en las áreas de compresión y tracción, hasta alcanzar la resistencia a tracción del hormigón. Para el estado límite de servicio, este enfoque es suficientemente preciso.
Considera el flujo y la retracción directamente al determinar las rigideces efectivas a nivel de "sección transversal". El efecto de retracción y flujo en sistemas estáticamente indeterminados no necesita ser considerado en este método aproximado (por ejemplo, las fuerzas de tracción derivadas del alargamiento por retracción en sistemas empotrados por todos lados no se determinan y deben considerarse por separado). En resumen, el cálculo de deformaciones se realiza en dos pasos:
- Cálculo de las rigideces efectivas de la sección de hormigón armado bajo suposiciones lineal elásticas
- Cálculo de la deformación utilizando las rigideces efectivas con FEM
.png?mw=1040&hash=f2775fde24cb0da7bdf4058a5296a8ec65495da8)

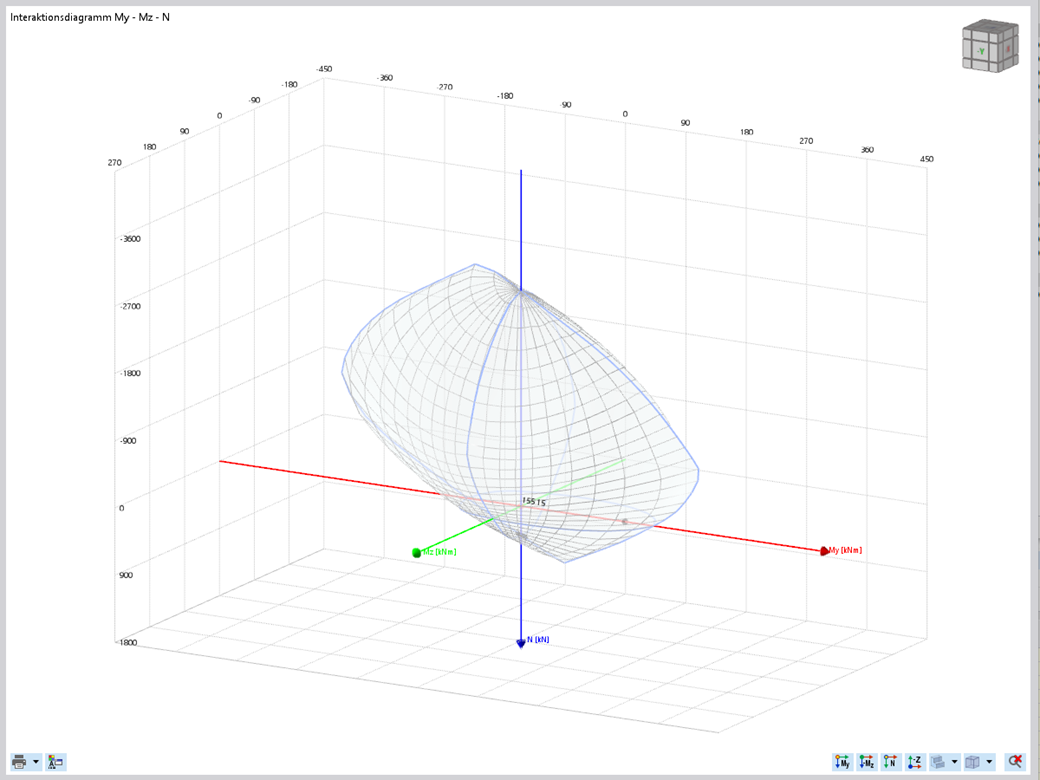

Cálculo de hormigón | Análisis de deformaciones | Resultados

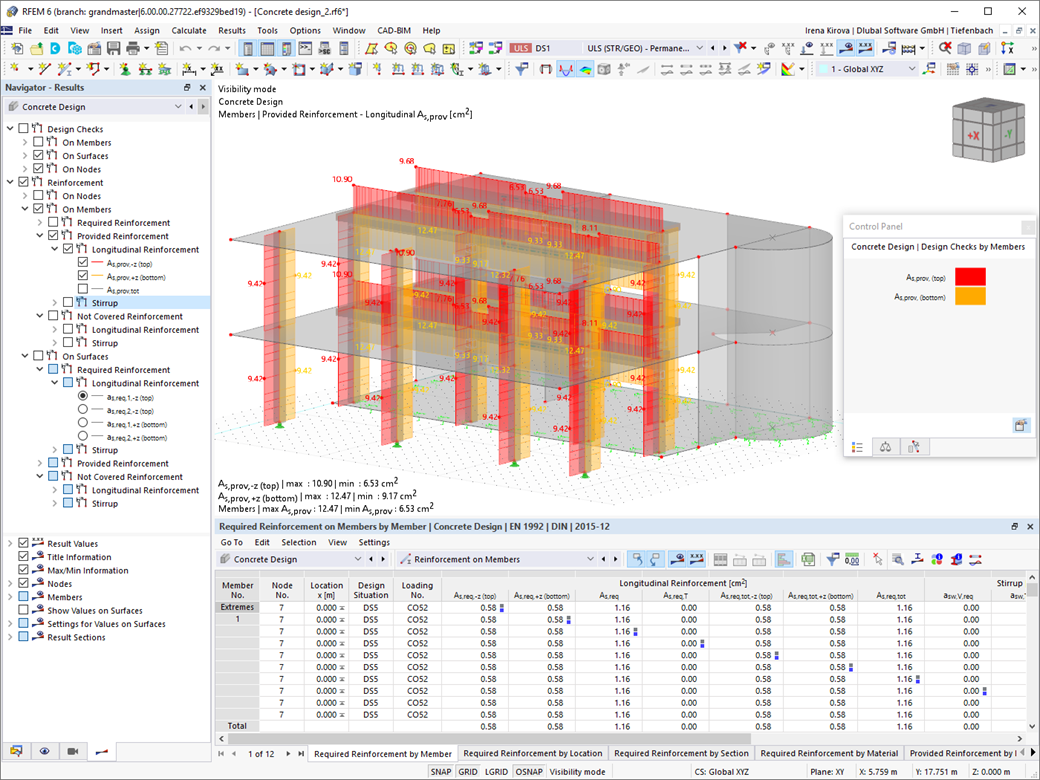

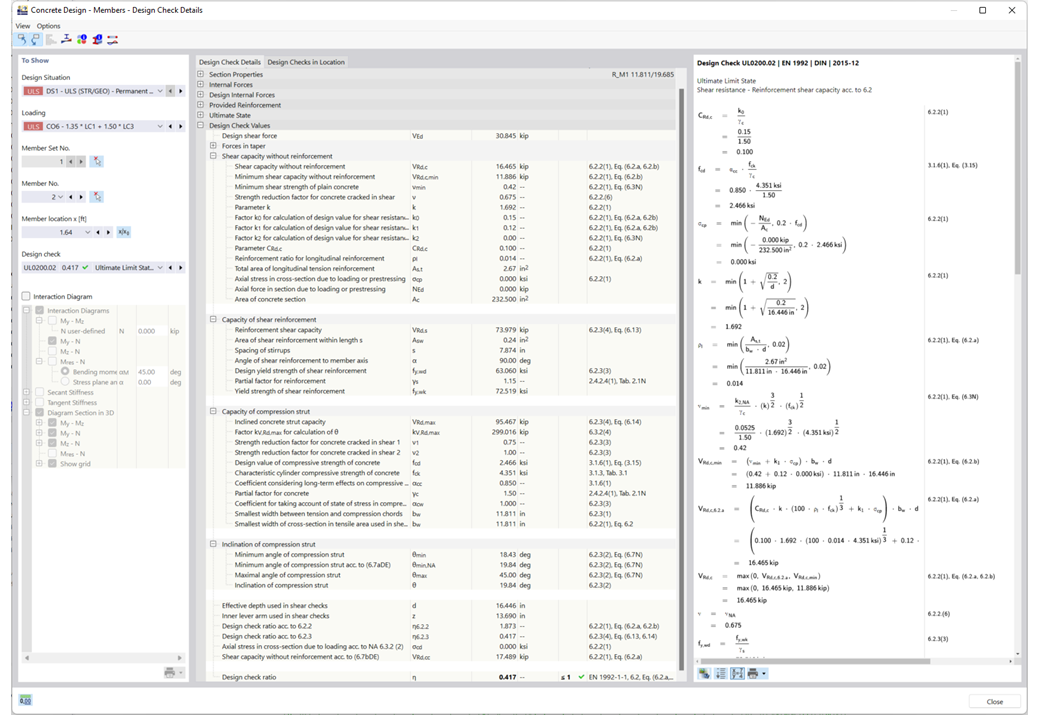

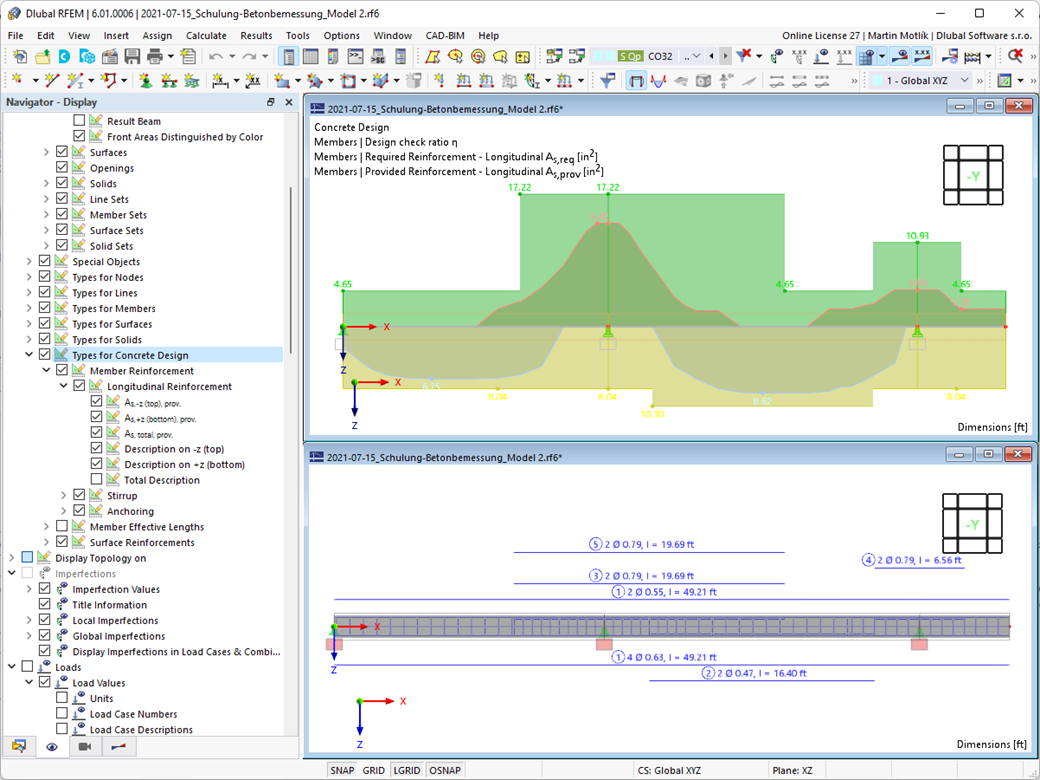

¿Ha realizado el cálculo con éxito? Los resultados del análisis de deformaciones ahora se enumeran en tablas de salida claramente organizadas o cuadros de diálogo detallados con texto informativo. El programa le muestra todos los valores intermedios de una manera comprensible. La representación gráfica de las razones de tensiones y deformaciones en RFEM permite una visión general rápida de las áreas críticas.
Debido a la salida de resultados de las comprobaciones de diseño con todos los resultados intermedios, puede seguir el cálculo hasta el más mínimo detalle. La integración completa de los resultados en el informe de RFEM asegura que obtenga un cálculo estructural verificable.
-
