Analiza odkształceń
Ogółem: 5
Projektowanie konstrukcji betonowych | Analizy odkształceń | Funkcje
- Analiza deformacji powierzchni żelbetowych bez zarysowań lub z rysami (stan II) z zastosowaniem metody aproksymacyjnej (np. analiza deformacji według ACI 318-19, 24.3.2.5 lub EN 1992-1-1, kl. 7.4.3)
- Usztywnienie przy rozciąganiu betonu między rysami
- Opcjonalne uwzględnienie pełzania i skurczu
- Zintegrowane z programem RFEM graficzne przedstawienie wyników, takich jak np. odkształcenie lub ugięcie płyty płaskiej
- Przejrzyste wyświetlanie wyników numerycznych w oknie dialogowym szczegółu
- Pełna integracja wyników z protokołem wydruku programu RFEM
Projektowanie konstrukcji betonowych | Analizy odkształceń | Wprowadzanie danych

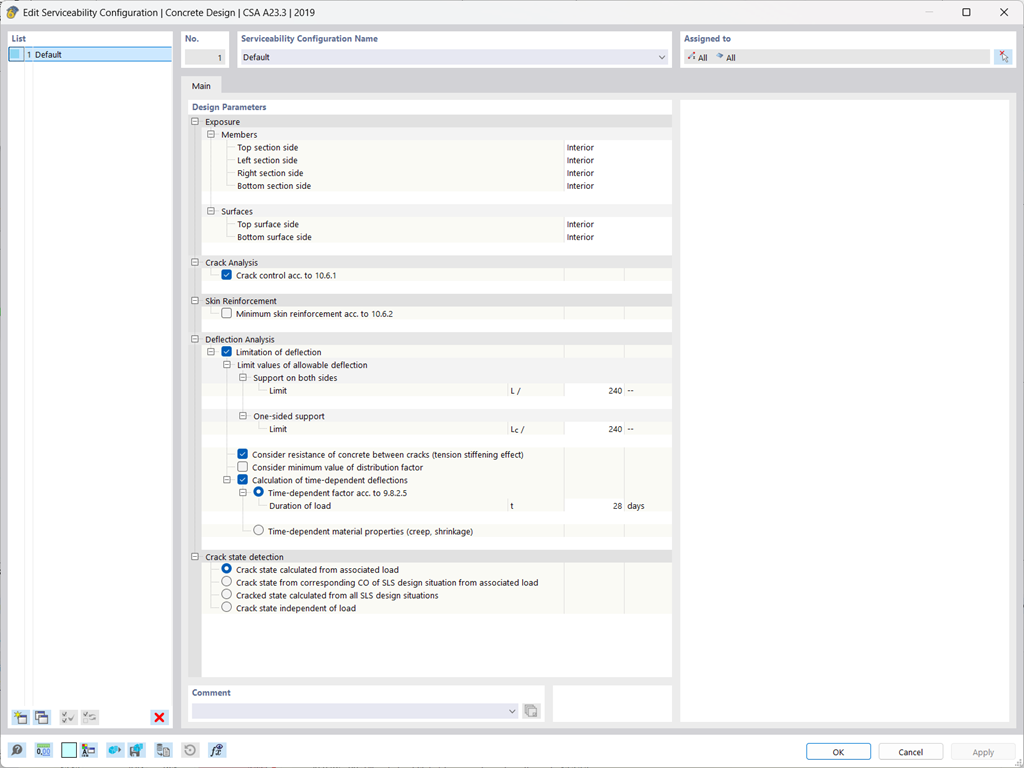

Szukasz obliczeń odkształceń? Należy sprawdzić konfigurację stanu granicznego użytkowalności, w której można ją aktywować. W powyższym oknie dialogowym można również kontrolować uwzględnienie efektów długotrwałych (pełzanie i skurcz) oraz usztywnienie przy rozciąganiu między rysami. Współczynnik pełzania i odkształcenie skurczowe są obliczane przy użyciu określonych parametrów wejściowych lub można je zdefiniować indywidualnie.
Ponadto można określić wartość graniczną deformacji osobno dla każdego elementu konstrukcyjnego. Maksymalna odkształcenie jest definiowane jako dopuszczalna wartość graniczna. Dodatkowo należy określić, czy do kontroli obliczeń ma zostać użyty układ nieodkształcony czy odkształcony.
Projektowanie konstrukcji betonowych | Przebicie | obliczenia
W programie RFEM są dwie możliwości. Z jednej strony, można określić obciążenie przebijające na podstawie pojedynczego obciążenia (ze słupa/obciążenia/podpory węzłowej) oraz wygładzonego lub niewygładzonego rozkładu siły tnącej wzdłuż obwodu kontrolnego. Z drugiej strony można je zdefiniować jako zdefiniowane przez użytkownika.
Jeżeli jako kryterium obliczeniowe zostanie obliczony stopień wykorzystania nośności na przebicie bez zbrojenia na przebicie, program poda odpowiedni wynik. W przypadku przekroczenia wytrzymałości na ścinanie bez zbrojenia na przebicie program automatycznie określa wymagane zbrojenie na przebicie oraz wymagane zbrojenie podłużne.
Projektowanie konstrukcji betonowych | Analizy odkształceń | obliczenia
Normy określają już metody aproksymacyjne (na przykład obliczanie deformacji zgodnie z EN 1992-1-1, 7.4.3 lub ACI 318-19, 24.3.2.5), które są potrzebne do obliczania deformacji. Sztywności efektywne są obliczane w elementach skończonych zgodnie z istniejącym stanem granicznym z/bez zarysowań. Sztywności te można następnie wykorzystać do określenia odkształceń za pomocą innych obliczeń MES.
Uwzględnij przekrój żelbetowy do obliczeń sztywności efektywnych elementów skończonych. Na podstawie sił wewnętrznych określonych dla stanu granicznego użytkowalności w programie RFEM, można sklasyfikować przekrój żelbetowy jako "zarysowany" lub "niezarysowany". Czy uwzględniasz wpływ betonu między rysami? W tym przypadku jest to określane za pomocą współczynnika rozkładu (np. zgodnie z EN 1992-1-1, Równ. 7.19 lub ACI 318-19, 24.3.2.5). Można założyć, że zachowanie materiału w strefie ściskania i rozciągania betonu jest liniowo-sprężyste, aż do osiągnięcia wytrzymałości betonu na rozciąganie. Procedura ta jest wystarczająco precyzyjna dla stanu granicznego użytkowalności.
Podczas określania sztywności efektywnych można uwzględnić pełzanie i skurcz na „poziomie przekroju”. W tej metodzie aproksymacji nie trzeba uwzględniać wpływu skurczu i pełzania w układach statycznie niewyznaczalnych (np. siły rozciągające od odkształceń spowodowanych skurczem w układach stężonych ze wszystkich stron nie są określane i należy je uwzględnić osobno). Podsumowując, obliczenia deformacji przeprowadzane są w dwóch krokach:
- Obliczanie sztywności efektywnych przekroju żelbetowego przy założeniu warunków liniowo-sprężystych
- Obliczanie odkształcenia przy użyciu sztywności efektywnych za pomocą MES

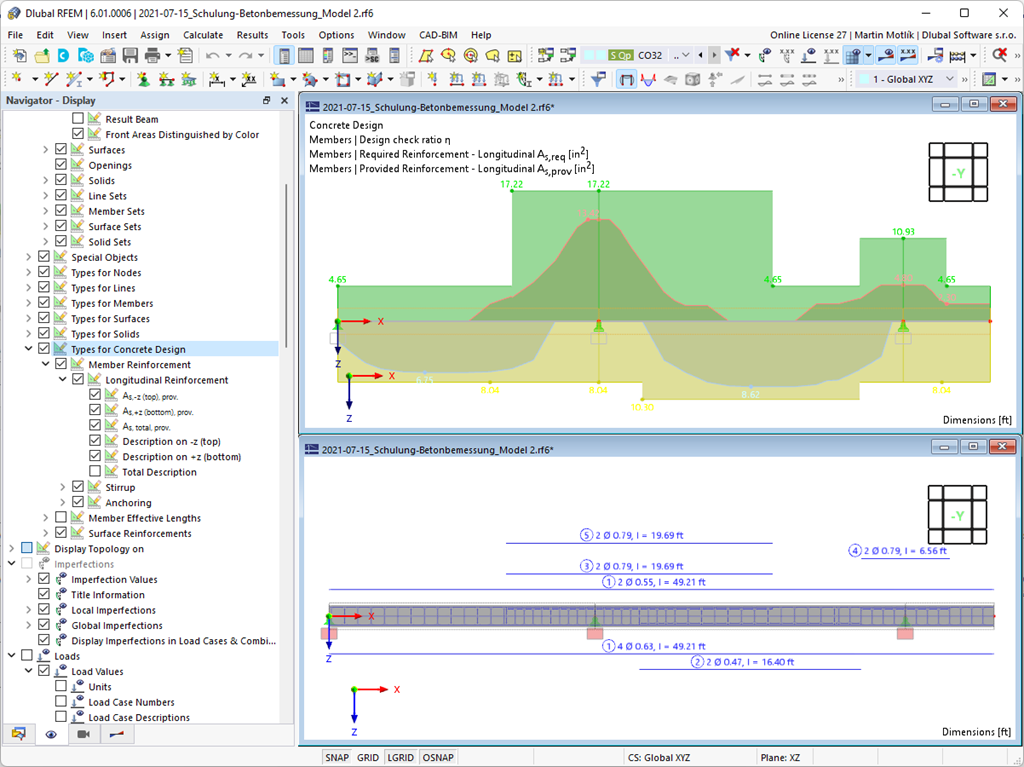

.png?mw=1024&hash=d4aa9de82905f89855e065ad4de7f5b18649a963)
Projektowanie konstrukcji betonowych | Analizy odkształceń | Wyniki

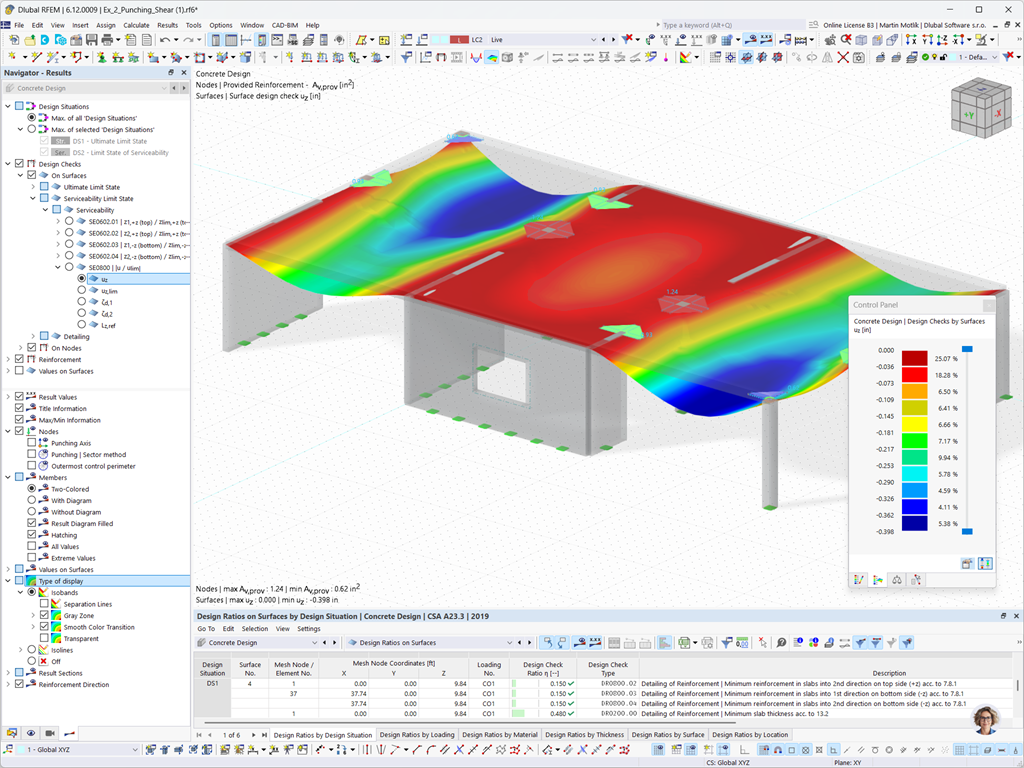

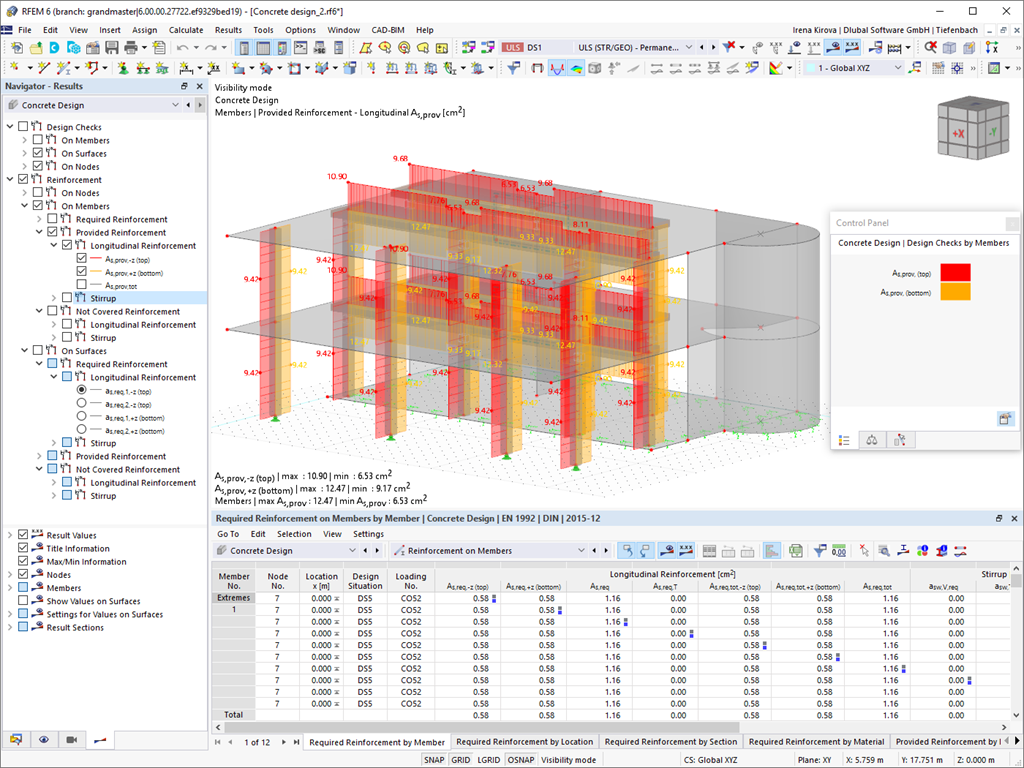

Czy obliczenia zostały przeprowadzone pomyślnie? Wyniki analizy odkształceń są teraz wyświetlane w przejrzyście ułożonych tabelach wyników lub w szczegółowych oknach dialogowych z tekstem informacyjnym. Program wyświetla w zrozumiały sposób wszystkie wartości pośrednie. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.
Dzięki wynikom kontroli obliczeń wraz z wszystkimi wynikami pośrednimi można śledzić obliczenia aż do najmniejszego szczegółu. Dzięki pełnej integracji wyników w protokole wydruku programu RFEM, użytkownik otrzymuje weryfikowalne obliczenia konstrukcyjne.
