Cálculo de hormigón para RFEM 6 | Punzonamiento

• Importación de información relevante y resultados desde RFEM
• Material editable integrado y biblioteca de secciones

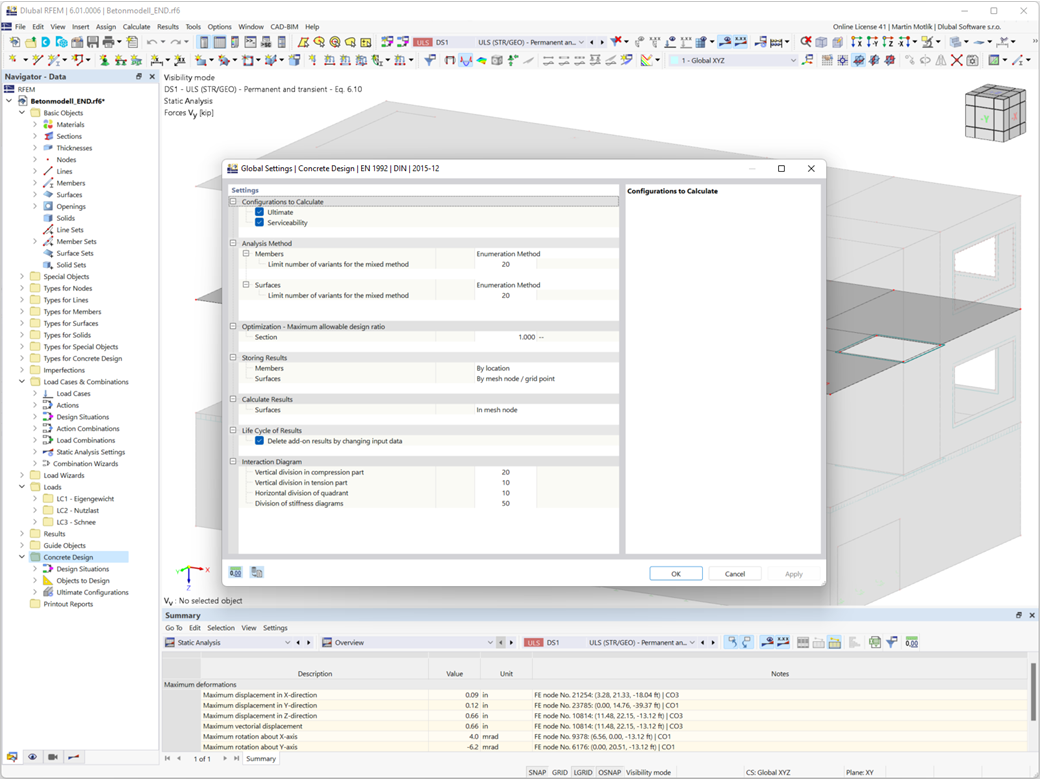

• Configuración preestablecida completa y razonable de los parámetros de entrada
• Cálculo de punzonamiento en pilares (todas las formas de sección), extremos de muro y esquinas de muro

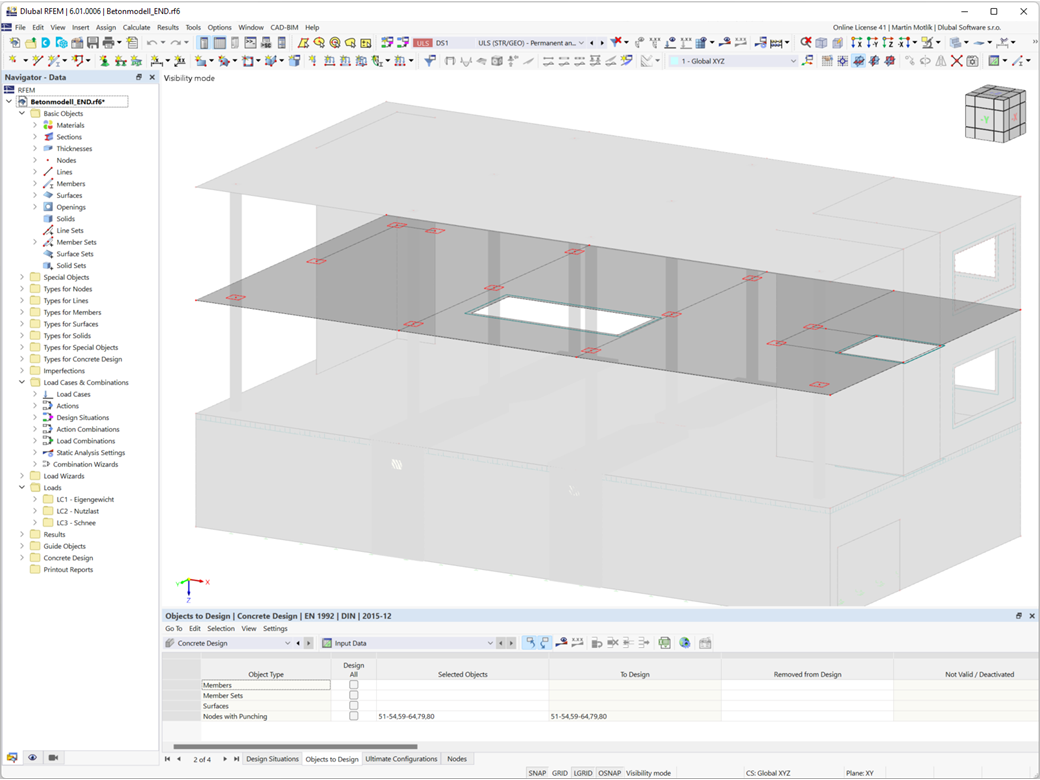

• Reconocimiento automático de la posición del nudo de punzonamiento del modelo de RFEM
• Detección de curvas o splines como contorno para el perímetro de control
• Consideración automática de todos los huecos de losa definidos en el modelo de RFEM
• Construcción y representación gráfica del perímetro de control

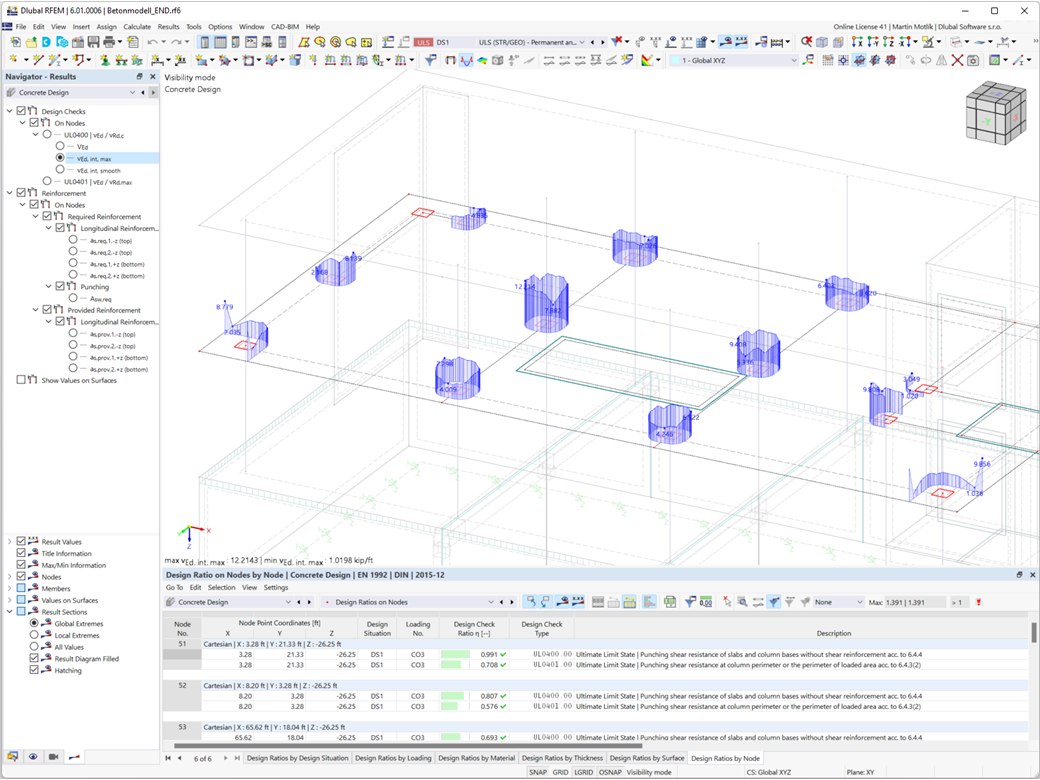

• Cálculo opcional con la tensión tangencial sin suavizado a lo largo del perímetro de control que se corresponde a la distribución de tensiones tangenciales en el modelo de EF
• Determinación del factor de incremento de carga β mediante la distribución de cortante plástica total como factores constantes según EN 1992-1-1, apdo. 6.4.3 (3), basado en EN 1992-1-1, figura 6.21N, o por especificación definida por el usuario
• Visualización numérica y gráfica de resultados (3D, 2D y en secciones)
• Cálculo de punzonamiento de la losa sin armadura de punzonamiento

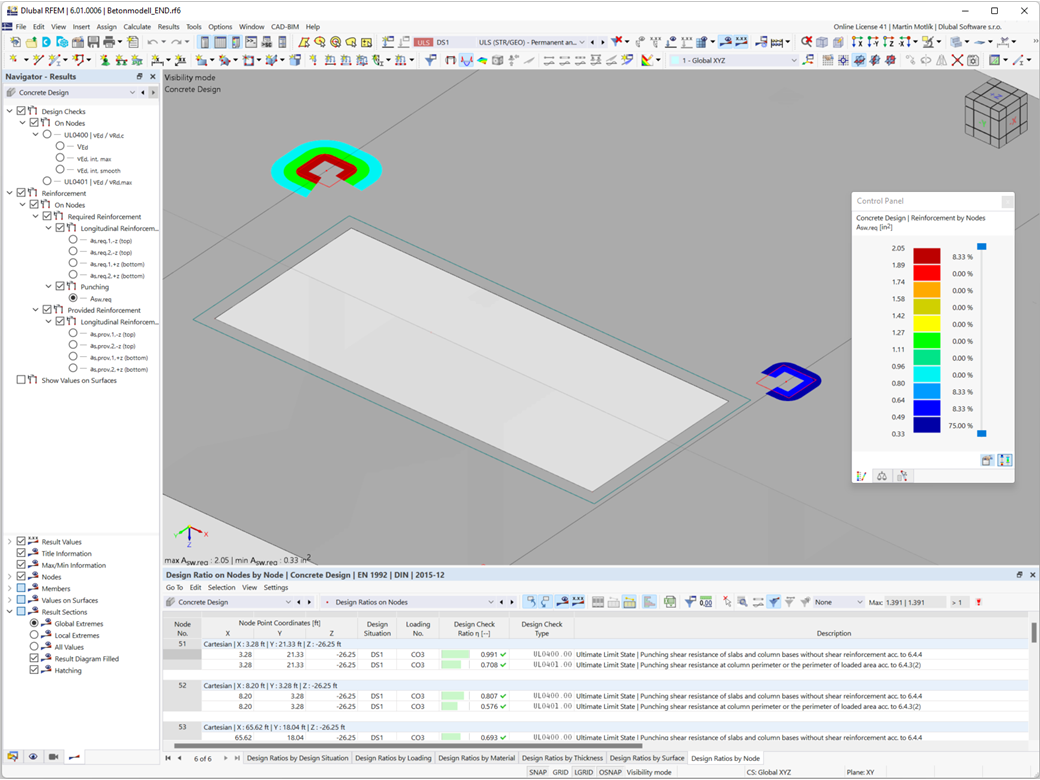

• Determinación cualitativa de la armadura de punzonamiento necesaria

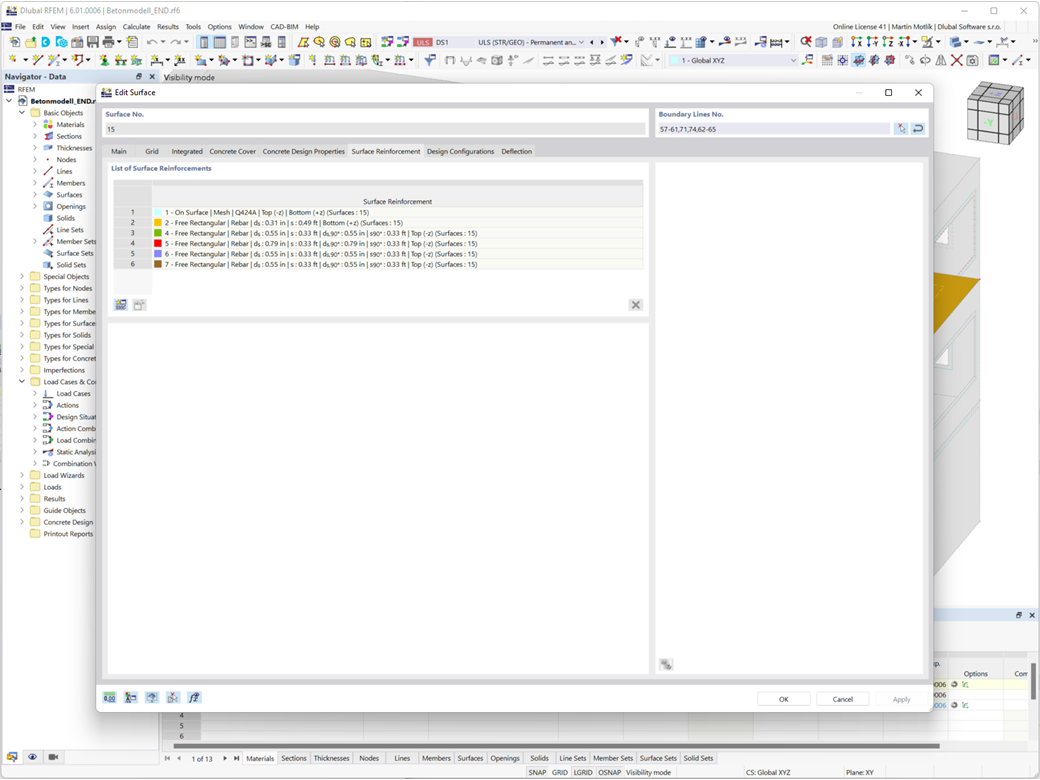

• Cálculo y análisis de la armadura longitudinal
• Integración completa de los resultados en el informe de RFEM

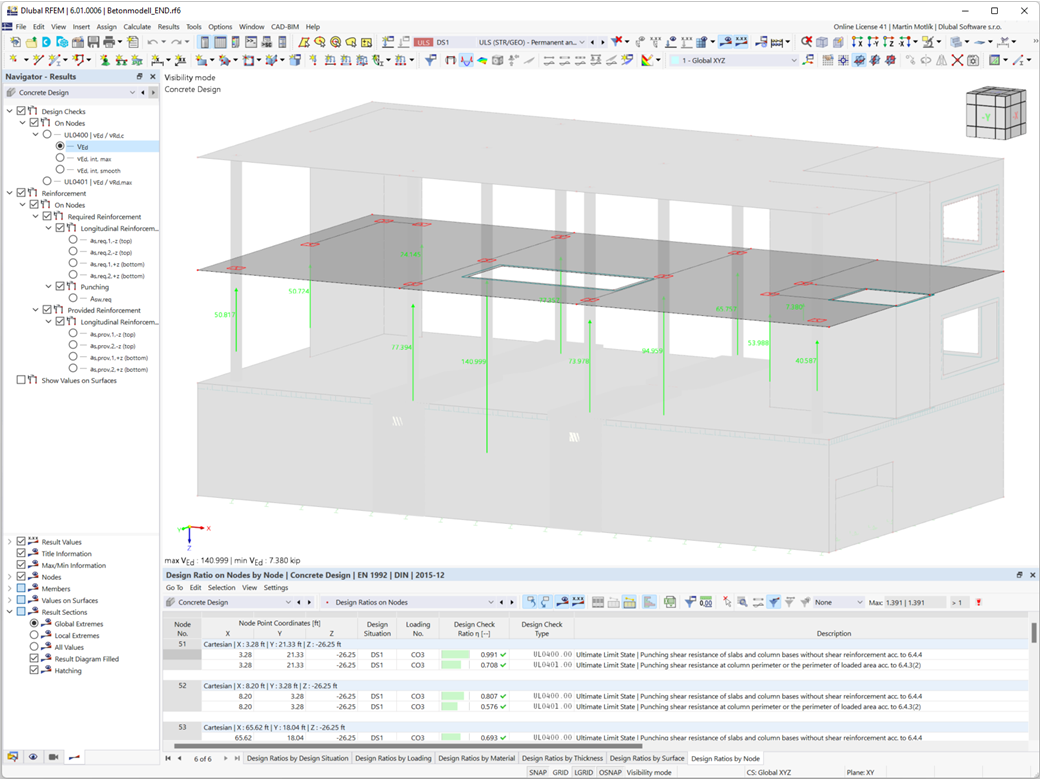

Tiene dos opciones en RFEM. Por un lado, puede determinar la carga de punzonamiento a partir de una carga individual (del pilar/carga/apoyo en nudo) y la distribución del esfuerzo cortante suavizada o sin suavizar a lo largo del perímetro de control. Por otro lado, puede especificarlos como definidos por el usuario.

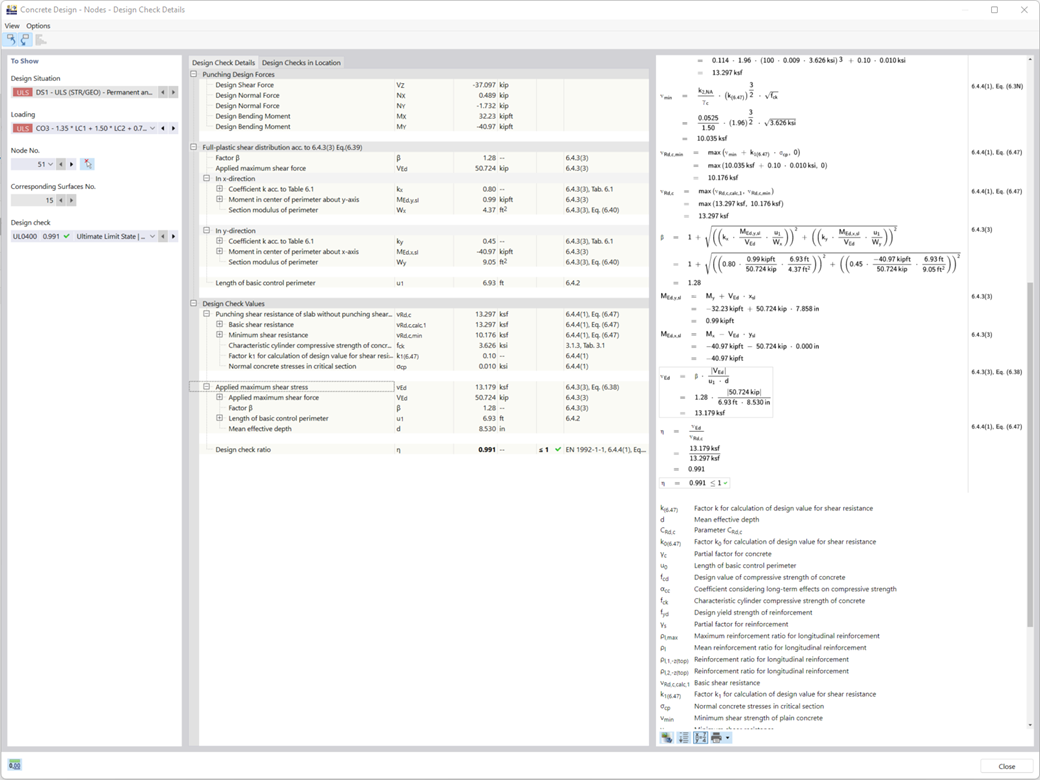

Calcule la razón de tensiones de la resistencia a punzonamiento sin armadura de punzonamiento como criterio de cálculo y el programa le proporcionará el resultado correspondiente. En el caso de que se supere la resistencia a punzonamiento sin armadura de punzonamiento, el programa determina la armadura de punzonamiento necesaria así como la armadura longitudinal necesaria para usted.
