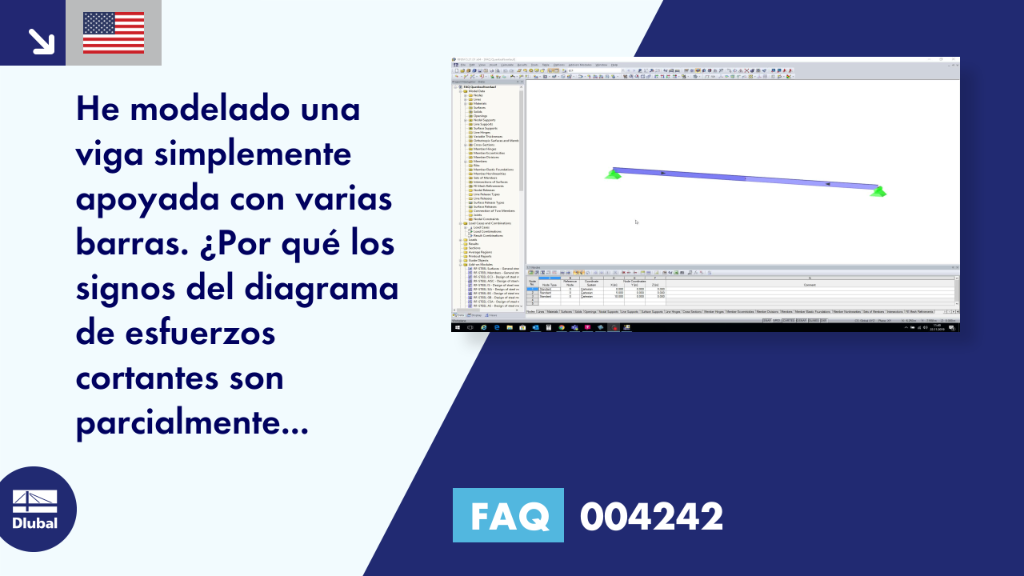

[ES] FAQ 004242 | He modelado una viga simplemente apoyada con varias barras. ¿Por qué los signos ...

Pregunta:
He modelado una viga simplemente apoyada con varias barras. ¿Por qué los signos del diagrama de esfuerzos cortantes son parcialmente incorrectos?

Respuesta:
Es muy probable que no haya una orientación uniforme de la barra, ver imagen 01.

Tan pronto como la orientación de la barra sea uniforme (haga clic con el botón secundario en la barra → "Invertir orientación de la barra"), los signos del diagrama de esfuerzos cortantes también coinciden, ver imagen 02.
