Domanda:

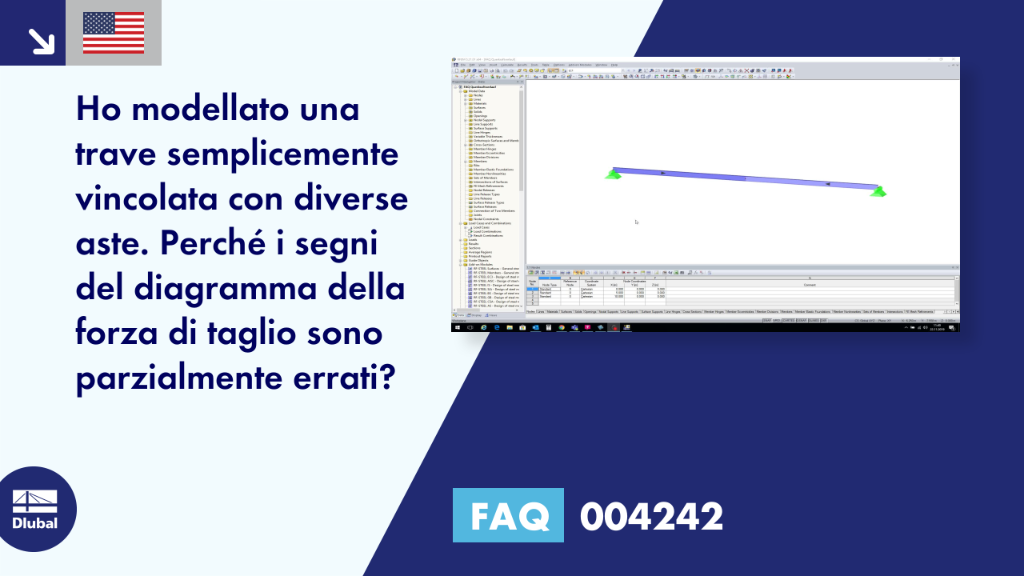

Ho modellato una trave semplicemente appoggiata con diverse aste. Perché i segni del diagramma della forza di taglio sono parzialmente errati?
Risposta:
Molto probabilmente non c'è un orientamento uniforme delle aste, vedi immagine 01.
Non appena l'orientamento dell'asta è uniforme (fare clic con il pulsante destro del mouse sull'asta → "Inverti orientamento dell'asta"), anche i segni del diagramma della forza di taglio corrispondono, vedi Figura 02.
