Dotaz:

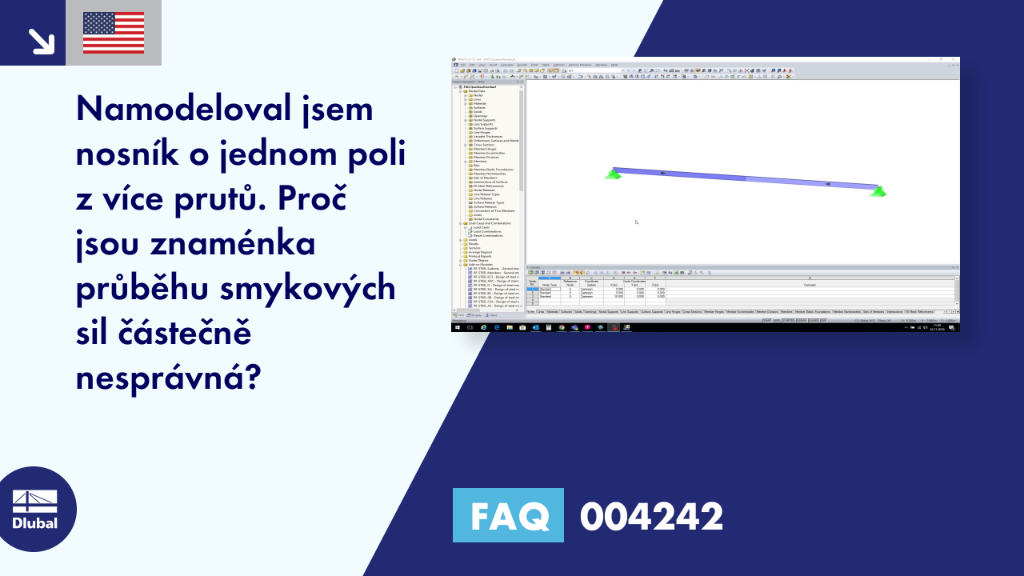

Namodeloval jsem nosník o jednom poli z více prutů. Proč jsou znaménka průběhu smykových sil částečně nesprávná?
Odpověď:
Je velmi pravděpodobné, že pruty nemají stejnou orientaci, viz Obrázek 1.
Jakmile je orientace prutů stejná (pravým tlačítkem myši klikněte na prut a použijte volbu → „Otočit orientaci prutu“), budou se shodovat i znaménka průběhu smykových sil, viz Obrázek 2.
