Pytanie:

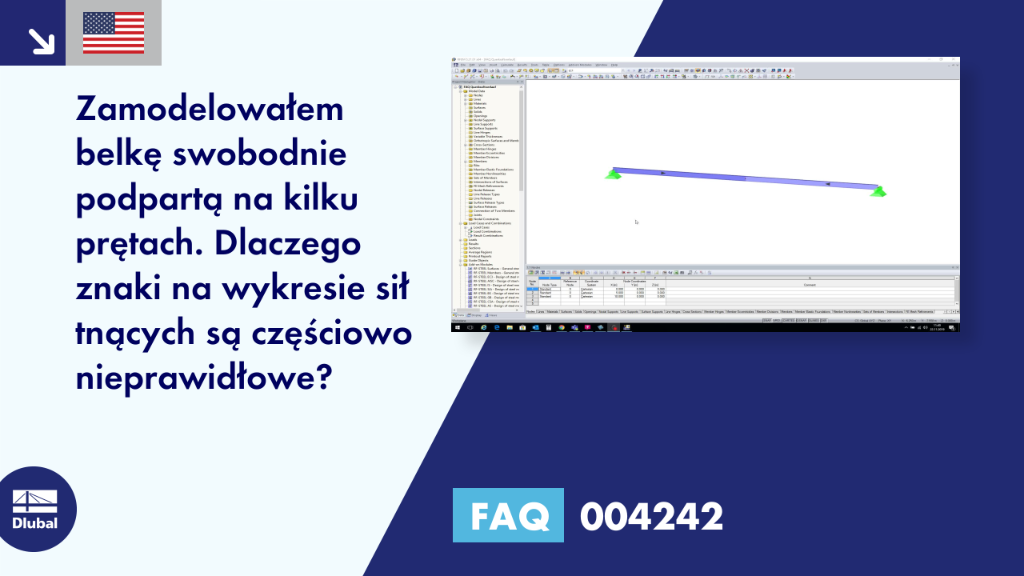

Wymodelowałem prosto podpartą belkę z kilkoma prętami. Dlaczego znaki na wykresie siły tnącej są częściowo nieprawidłowe?
Odpowiedź:
Jest bardzo prawdopodobne, że nie ma jednolitej orientacji pręta, patrz rysunek 01.
Jeżeli orientacja pręta jest jednakowa (kliknąć pręt prawym przyciskiem myszy → "Odwrócić orientację pręta"), znaki na wykresie siły tnącej również się zgadzają, patrz rysunek 02.
