Question :

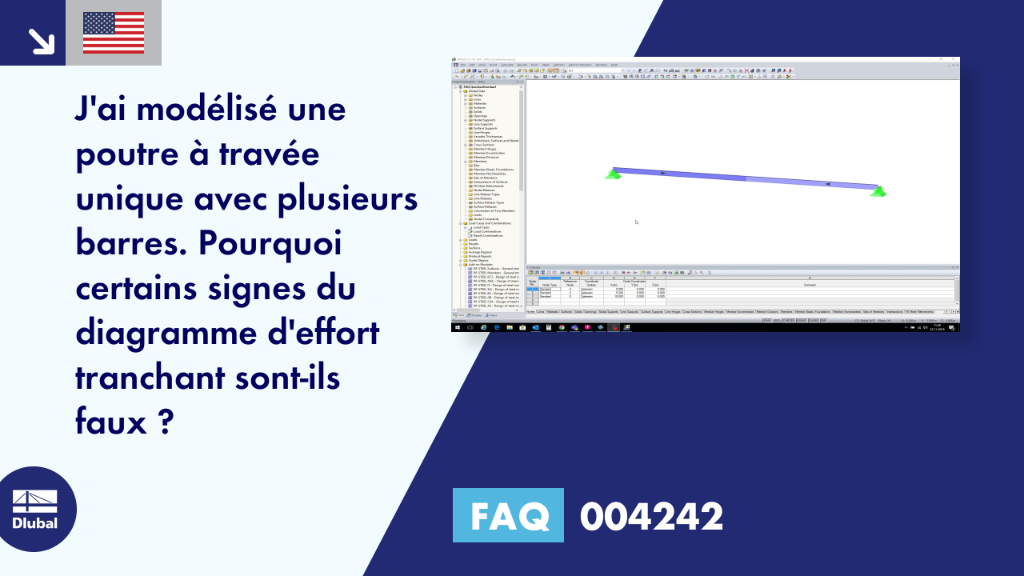

J'ai modélisé une poutre à travée unique avec plusieurs barres. Pourquoi certains signes du diagramme d'effort tranchant sont-ils faux ?
Réponse :
Il est très probable que l'orientation de barre ne soit pas uniforme (voir la Figure 01).
Lorsque cela est le cas (clic droit sur la barre puis → « Inverser l'orientation de barre »), les signes de la répartition de l'effort tranchant sont identiques (voir la Figure 02).
