Frage:

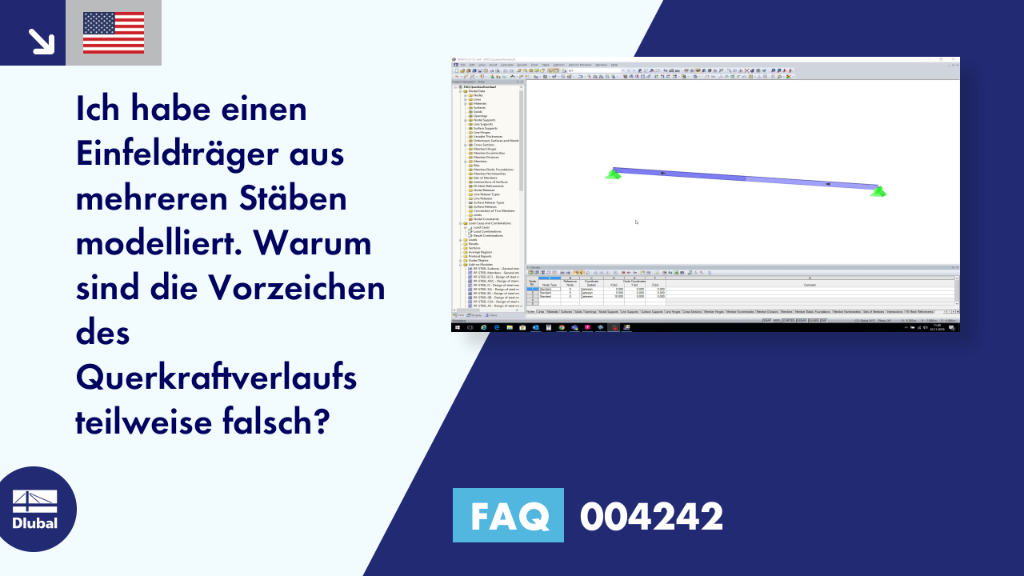

Ich habe einen Einfeldträger aus mehreren Stäben modelliert. Warum sind die Vorzeichen des Querkraftverlaufs teilweise falsch?
Antwort:
Sehr wahrscheinlich liegt keine einheitliche Staborientierung vor, siehe Bild 1.
Sobald die Staborientierung einheitlich ist (Rechtsklick auf den Stab → "Staborientierung umkehren"), stimmen auch die Vorzeichen des Querkraftverlaufs überein, siehe Bild 2.
