Generación rápida y fácil de cargas y creación automática de combinaciones de cargas
Generación de cargas de nieve
¿Deben sus estructuras soportar también nevadas? Con el asistente de carga de nieve, puede generar cargas de nieve como cargas de barra o cargas superficiales.
Tiene las siguientes normas a su disposición:
-
1991-1-3 incl. Anexos Nacionales (Unión Europea) -
SIA 261 (Suiza) -
ASCE 7 (EE. UU.) -
NBC (Canadá) -
CTE DB-SE-AE (España) -
GB 50009 (China) -
IS 875 (India)
Generación de cargas de viento
Las cargas de viento tampoco son un problema para su planificación. Puede generar automáticamente cargas de viento como cargas de barra o cargas superficiales (RFEM) en los siguientes elementos de construcción:
- Paredes verticales
- Techos planos
- Techos inclinados
- Techos a dos aguas / en diente de sierra
- Paredes verticales con techo a dos aguas
- Paredes verticales con techo plano / inclinado
Tiene a disposición las siguientes normas:
-
EN 1991-1-4 incl. anejos nacionales (Unión Europea)
-
SIA 261 (Suiza)
-
ASCE 7 (EE.UU.)
-
NBC (Canadá)
-
CTE DB-SE-AE (España)
-
SANS 10160 (Sudáfrica) -
GB 50009 (China)
-
NTC (Italia)

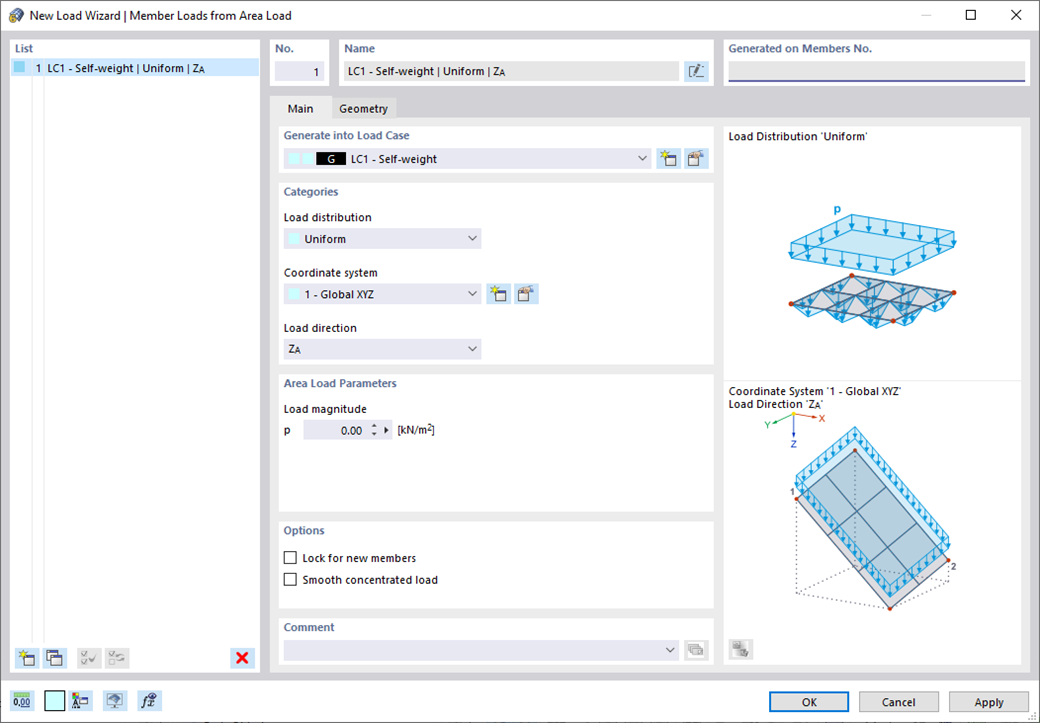

Generación de cargas de barras/líneas a partir de cargas superficiales.
Utilice todos los tipos de cargas sin ninguna dificultad. Puede convertir automáticamente las cargas superficiales en cargas en barras o cargas lineales (RFEM).
En el caso de cargas en barras a partir de cargas superficiales, tiene que definir un plano mediante nudos de esquina o seleccionar celdas en el gráfico. Luego, el resto funciona por sí solo.

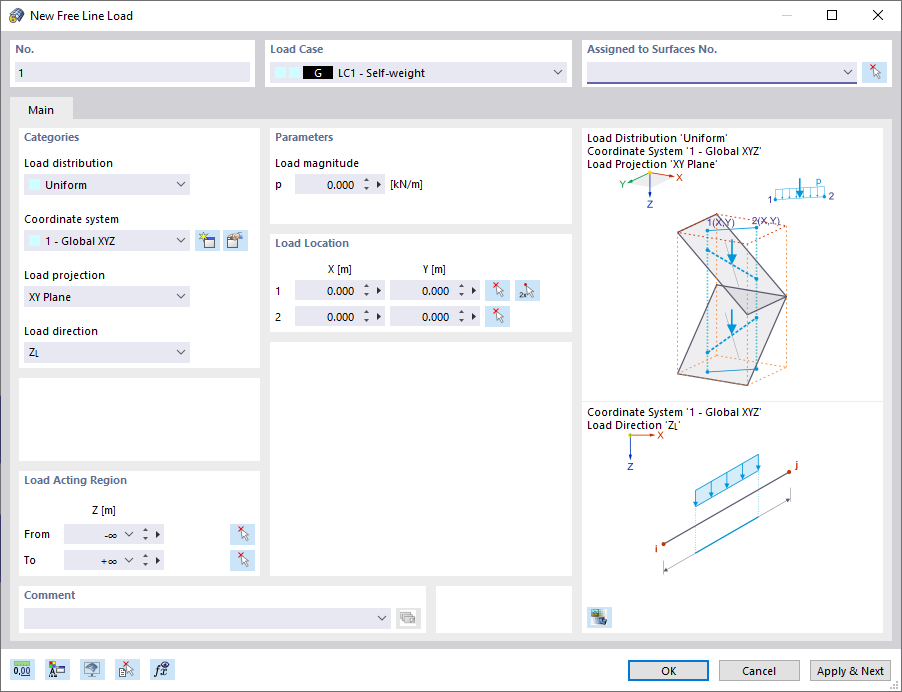

Generar cargas en barra desde cargas lineales libres
En el caso de modelos puros de barras, como los enrejados de barras, hay una función útil para usted. Aquí puede definir cargas lineales libres (por ejemplo, de cintas transportadoras) y transferirlas proporcionalmente a las barras.

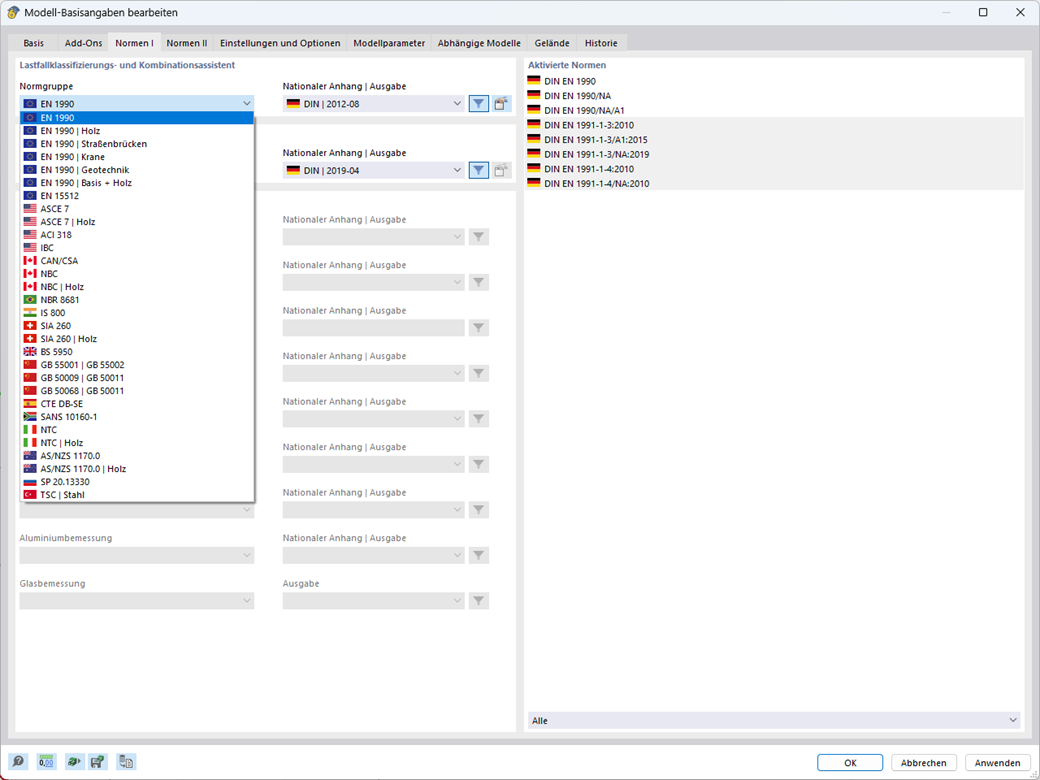

Generación automática de combinaciones de carga | Normas
Con el software de Dlubal, puede calcular y dimensionar estructuras en todo el mundo de manera segura y sencilla. Seleccione entre una variedad de normas en los datos básicos. Además, puede decidir si las combinaciones deben generarse automáticamente.
Las siguientes normas están disponibles:
-
EN 1990 (Unión Europea)
-
EN 1990 | Madera (Unión Europea)
-
EN 1990 | Puentes de carretera (Unión Europea)
-
EN 1990 | Grúas (Unión Europea)
-
EN 1990 | Geotecnia (Unión Europea)
-
EN 1990 | Base + Madera (Unión Europea)
-
EN 15512 (Unión Europea)
-
ASCE 7 (EE.UU.)
-
ASCE 7 | Madera (EE.UU.)
-
ASCE 7 | Vidrio (EE.UU.)
-
ACI 318 (EE.UU.)
-
IBC (EE.UU.)
-
CAN/CSA (Canadá)
-
NBC (Canadá)
-
NBC | Madera (Canadá)
-
NBR 8681 (Brasil)
-
NBR 7190-1 | Madera (Brasil)
-
IS 800 (India)
-
SIA 260 (Suiza)
-
SIA 260 | Madera (Suiza)
-
BS 5950 (Reino Unido)
-
GB 55001 | GB 55002 (China)
-
GB 50009 | GB 50011 (China)
-
GB 50068 | GB 50011 (China)
-
GB 50007 | GB 50011 (China)
-
CTE DB-SE (España)
-
SANS 10160-1 (Sudáfrica)
-
SANS 10163-1 | Madera (Sudáfrica)
-
NTC (Italia)
-
NTC | Madera (Italia)
-
AS/NZS 1170.0 (Australia)
-
SP 20.13330 (Rusia)
-
TSC | Acero (Turquía)
-
TSC (Turquía)
Para las normas europeas EN, tiene disponibles los siguientes Anexos Nacionales:
-
DIN | 2012-08 (Alemania)
-
CEN | 2010-04 (Unión Europea)
-
BDS | 2015-02 (Bulgaria)
-
BS | 2009-06 (Reino Unido)
-
CSN | 2015-05 (República Checa)
-
CYS | 2010-06 (Chipre)
-
DS | 2013-05 (Dinamarca)
-
ELOT | 2009-01 (Grecia)
-
EVS | 2010-04 (Estonia)
-
I.S. | 2010-03 (Irlanda)
-
ILNAS | 2020-03 (Luxemburgo)
-
LST | 2012-01 (Lituania)
-
LVS | 2015-01 (Letonia)
-
MS | 2010-05 (Malasia)
-
NBN | 2015-07 (Bélgica)
-
NEN | 2019-11 (Países Bajos)
-
NF | 2011-12 (Francia)
-
NP | 2009-12 (Portugal)
-
NS | 2016-05 (Noruega)
-
ÖNORM | 2013-03 (Austria)
-
PN | 2010-09 (Polonia)
-
SFS | 2010-09 (Finlandia)
-
SIST | 2010-09 (Eslovenia)
-
SR | 2009-10 (Rumania)
-
SS | 2012-06 (Singapur)
-
SS | 2019-01 (Suecia)
-
STN | 2010-11 (Eslovaquia)
-
TKP | 2011-11 (Bielorrusia)
-
UNE | 2019-04 (España)
-
UNI | 2010-10 (Italia)
Casos de carga y combinaciones
Para asegurarse de que sus estructuras puedan soportar todas las cargas, eche un vistazo al cuadro de diálogo "Casos de carga y combinaciones". Aquí puede crear y administrar casos de carga. Además, ahí puede generar también combinaciones de acciones y de cargas, así como situaciones de proyecto. Puede asignar las categorías de acción de la norma seleccionada a los casos de carga individuales. Si ha asignado varias cargas a una categoría de acción, pueden actuar simultánea o alternativamente (por ejemplo, viento de la izquierda o viento de la derecha).
Expresiones de combinación
Para la combinación de acciones, ha venido al lugar correcto. Si las usa en el estado límite último y de servicio, puede seleccionar varias situaciones de proyecto según la norma (por ejemplo, ELU (STR/GEO) - permanente/transitoria, ELS - cuasipermanente, etc.). Opcionalmente, también puede integrar imperfecciones en la combinación y determinar casos de carga que no se deben combinar con otros (por ejemplo, carga de construcción para cubierta no combinada con carga de nieve).

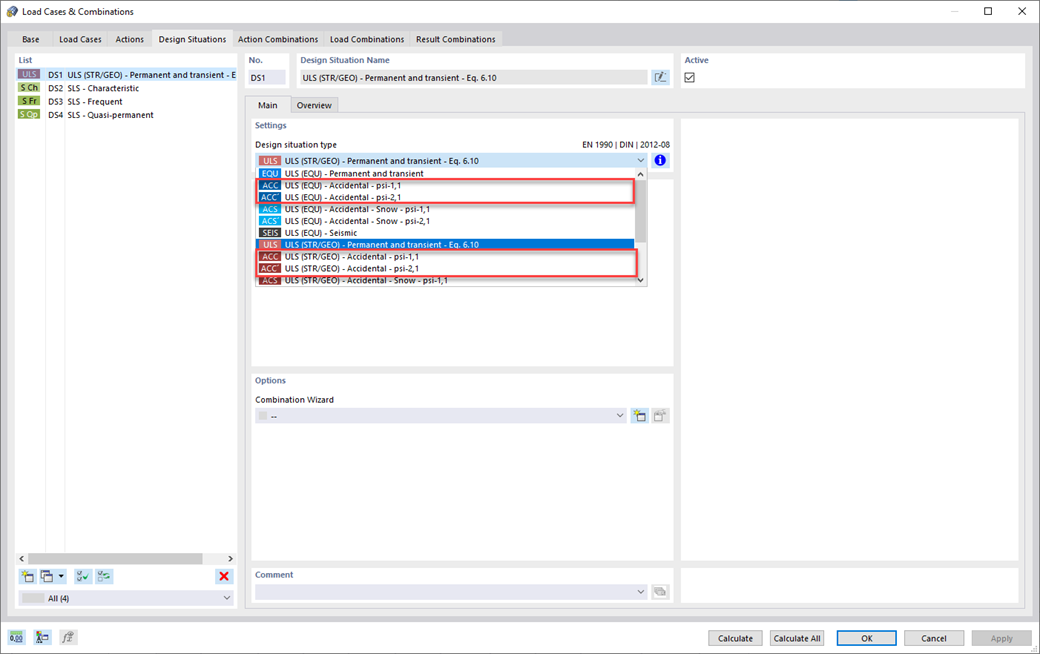

Situación de proyecto accidental
¿Sus estructuras también tienen que soportar condiciones inusuales? Luego, seleccione la situación de proyecto 'Accidental'. Aquí, las acciones accidentales como terremotos, cargas de explosión, colisiones y muchas otras se consideran automáticamente. Además, también puede seleccionar la situación de proyecto 'Nieve excepcional' para considerar automáticamente la 'Llanura del norte de Alemania' al aplicar las normas alemanas.

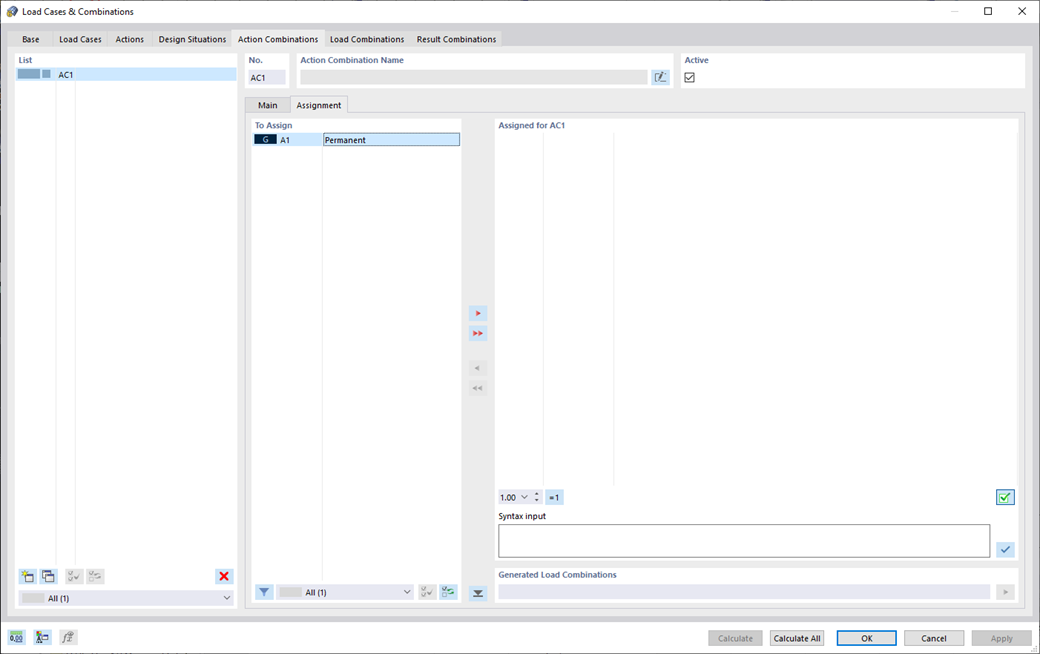

Combinaciones de acciones
¿Desea combinar acciones? Entonces utilice esta función. Aquí, las acciones se superponen según las reglas de combinación y se designan como "combinaciones de acciones". Puede determinar qué combinaciones de acciones serán finalmente consideradas para la generación de combinaciones de cargas o de resultados. Basándose en las combinaciones de acciones generadas, también se puede estimar cómo afectan las reglas de combinación al número de combinaciones.
Combinaciones de carga
RFEM 6 le ofrece una amplia gama de funciones útiles y eficientes para trabajar con combinaciones de carga. Puede agregar juntos los casos de carga incluidos en las combinaciones de carga y luego calcularlos considerando los coeficientes correspondientes (coeficientes parciales de seguridad y de combinación, coeficientes con respecto a las clases de consecuencia, etc.). Genere las combinaciones de carga automáticamente de acuerdo con las expresiones de combinación de la norma. Puede realizar el cálculo según el análisis estático lineal, el análisis de segundo orden o el análisis de grandes deformaciones, así como para el análisis postcrítico. Opcionalmente, puede definir si los esfuerzos internos deben estar relacionados con la estructura deformada o no.
Combinaciones de resultados
Confíe en RFEM 6 incluso en el caso de combinaciones de resultados. Primero, puede calcular los casos de carga contenidos en las combinaciones de resultados. Después, los resultados se superponen teniendo en cuenta los factores correspondientes. En las combinaciones de resultados, puede superponer los resultados de los casos de carga, combinaciones de carga y otras combinaciones de resultados. Los esfuerzos internos se agregan de forma predeterminada. Sin embargo, tiene la opción de una superposición al cuadrado, que es relevante para el análisis dinámico.
Modificación de rigideces / consideración de deformaciones iniciales
No pierda de vista las rigideces y deformaciones iniciales. En los casos o combinaciones de carga individuales, tiene la opción de modificar las rigideces de los materiales, secciones, apoyos en nudos, en línea y en superficie, y articulaciones en barra y lineales para todas las barras o las seleccionadas. También puede considerar las deformaciones iniciales de otros casos de carga o combinaciones de carga.
