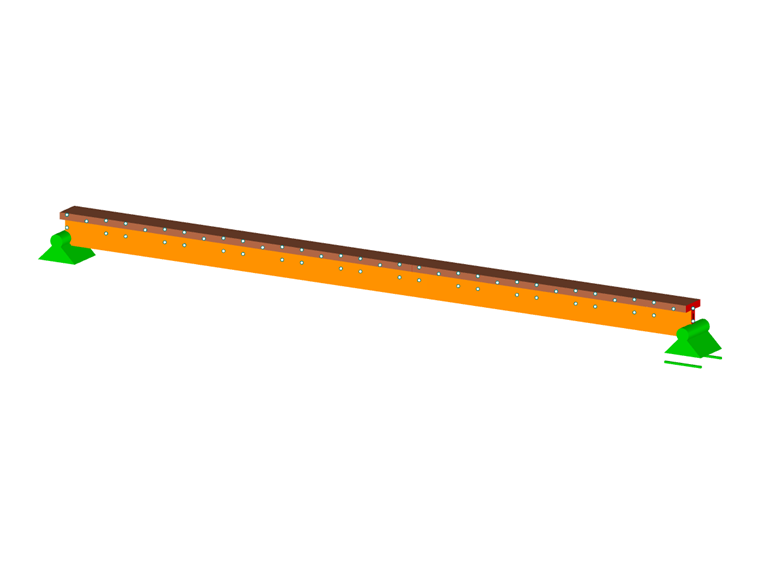

Alternativa al método gamma: Viga compuesta flexible como modelo de estructura

En comparación con el método gamma, el modelo de la estructura tiene, entre otras cosas, las siguientes ventajas:

1. Cualquier posición y separación de los medios de fijación
2. Independiente del número de apoyos y las condiciones de apoyo
3. Cualquier carga

Modelado

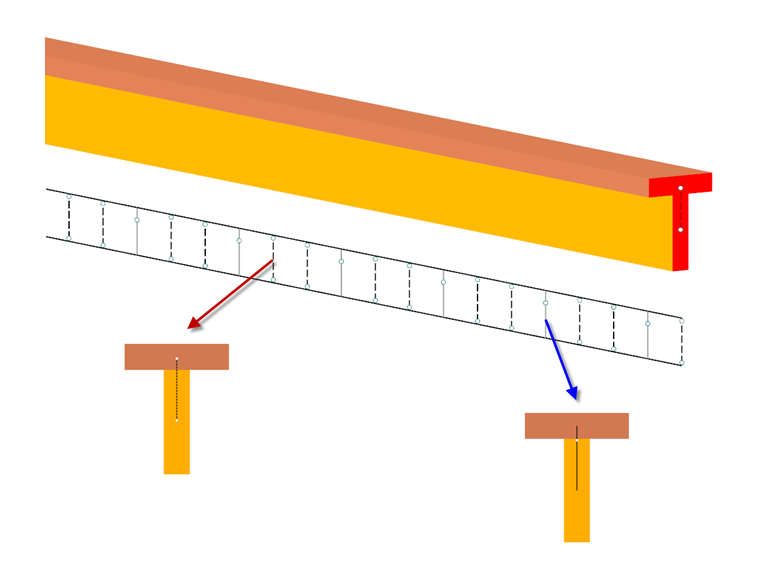

Se va a modelar el perfil en T (alma NH C24, ala LH D50). Además, el alma y ala se van a unir mediante barras de acoplamiento con articulaciones (barras rígidas) en el mayor número de puntos discretos como sea posible para detectar deformaciones idénticas en ambos elementos. El siguiente paso es colocar una barra en la posición donde esté situado el medio de fijación. Estos se unen rígidamente al alma y el ala, y se muestran por una rigidez de flexión definible/rigidez a cortante de los medios de fijación. Se ubica una articulación en el nivel de la unión mixta.

• Visor 3D
• Visor 3D | Babylon
• Realidad virtual

1 Statisches System des Verbundträgers

Determinación de la rigidez a flexión

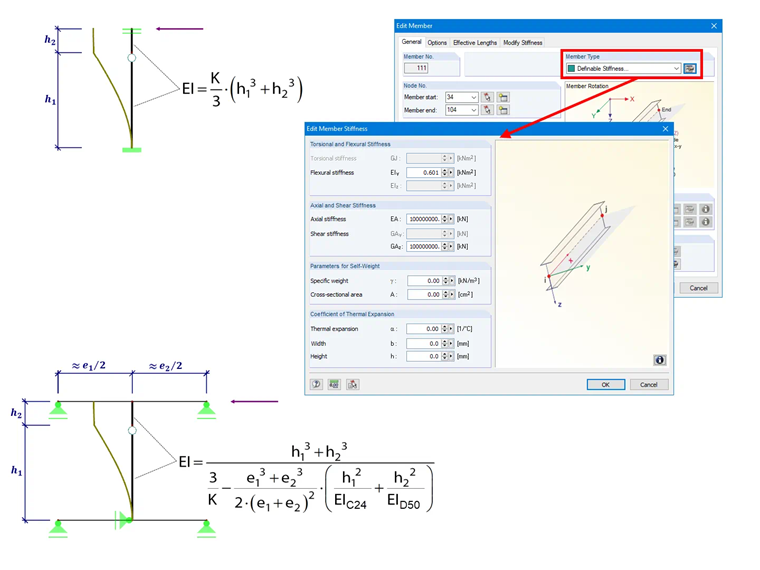

Como se mencionó anteriormente, la rigidez a flexión de las barras de rigidez se determina para tener en cuenta la flexibilidad a cortante del medio de fijación. Para esto puede utilizar las fórmulas mostradas en la figura, que se obtienen de los sistemas estructurales. En la figura anterior, la rigidez a flexión se determinó ignorando la rigidez del alma y del ala. En la figura siguiente, se tienen en cuenta la rigidez del alma y del ala.

El valor resultante se puede editar fácilmente en el tipo de barra "Rigidez definible" sin la necesidad de crear una sección eficaz. Puede determinar el módulo de deslizamiento según 7.1 de EN 1995‑1‑1. Según esta tabla, resulta un módulo de deslizamiento de 3469 kN/m para un tirafondo de d = 6 mm. Si este valor se inserta en la ecuación de la figura 02 (omitiendo la rigidez del ala), el resultado es una rigidez a flexión eficaz de 0,601 kN/m². La rigidez por deformación, así como la rigidez a cortante, se pueden establecer en "infinito" con un valor alto.

2 Determinación de la rigidez a la flexión

Otra alternativa (solo RFEM)

Otra forma de calcular vigas mixtas compatibles con barras es usar liberaciones de línea. Esta opción se explica aquí:

• FAQ | Modelado de una viga mixta semirrígida con barras

• Visor 3D
• Visor 3D | Babylon
• Realidad virtual

3 Viga mixta semirrígida como modelo de estructura

Base de datos de conocimientos

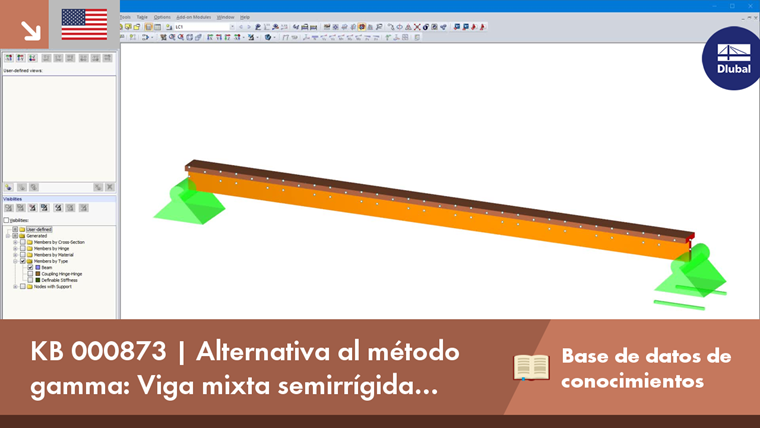

KB 000873 | Alternativa al método gamma: Viga mixta semirrígida como modelo de estructura
