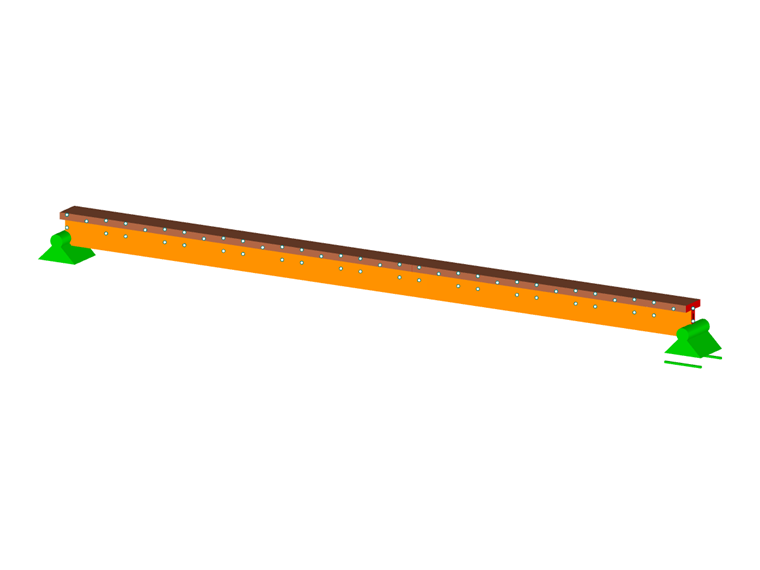

Alternative à la méthode Gamma : Poutres composites semi-rigides en tant qu’un modèle d’ossature, partie 1

Trucs & Astuces

A part la méthode Gamma normalisée, vous pouvez afficher les poutres composites semi-rigides aussi en tant qu’un modèle d’ossature. En comparaison avec la méthode Gamma, le modèle d’ossature a entre autre les avantages suivants :
~ Position et distance arbitraires des organes d’assemblage
~ Indépendantes de la quantité et des conditions d’appui
~ Charge arbitraire

Modélisation :

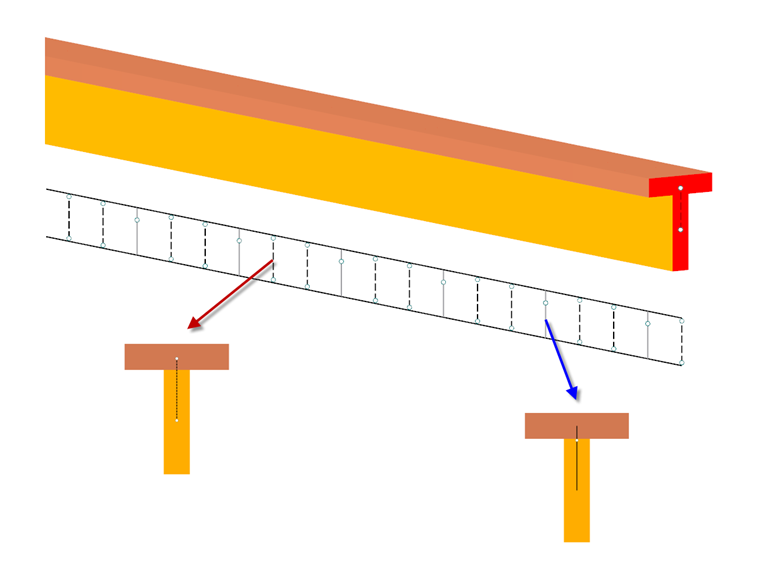

Une section en T (âme NH C24, semelle LH D50) est à modeler. L’âme et la semelle doivent être connectées par des barres de couplage avec articulations (barres rigides) au tel nombre de points discrets nécessaire pour que les flèches des deux éléments soient identiques. Puis, vous placez des barres aux positions où il y a des organes d’assemblage. Ces barres sont attachées d’une façon rigide à l’âme et à la semelle et sont affichées par une rigidité en flexion / d’effort tranchant définissable des organes d’assemblage. Une articulation est positionnée au niveau du joint composite.

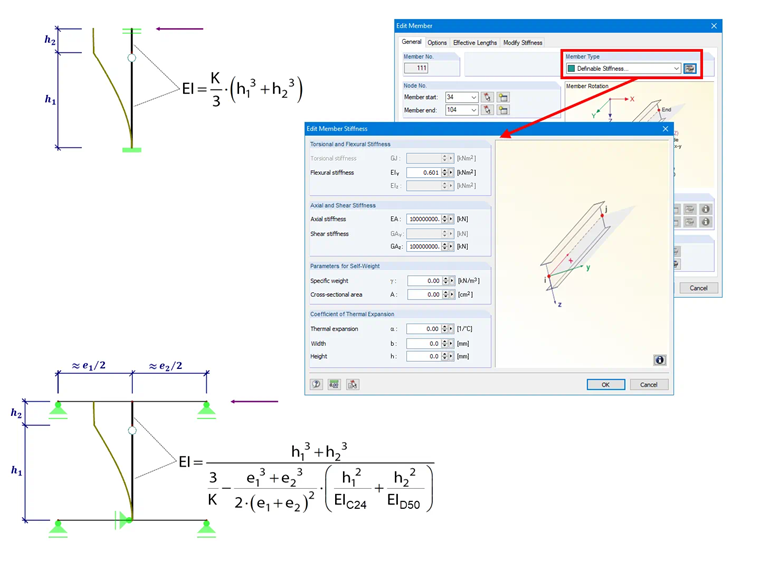

La définition et l’insertion de la rigidité en flexion des barres seront décrites dans la deuxième partie de cet article.

Plus d’informations sur la modélisation dans RFEM...

Plus d’informations sur la modélisation dans RSTAB...
