Por ejemplo, si coloca una carga rectangular geométricamente pequeña en una superficie con una malla de EF gruesa, la carga se distribuye sobre una superficie mucho más grande.

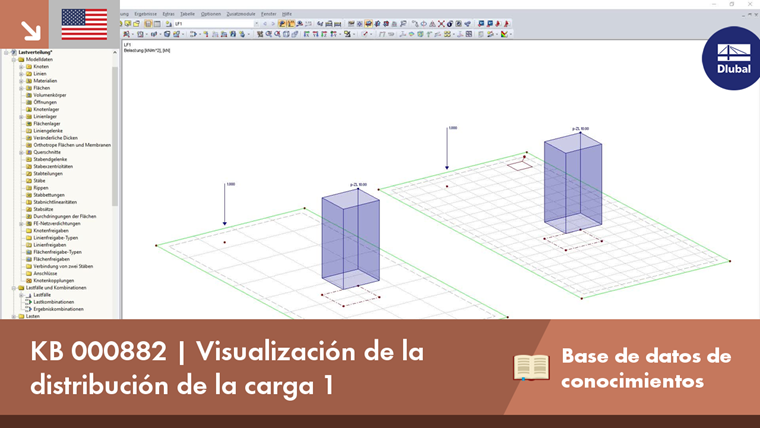

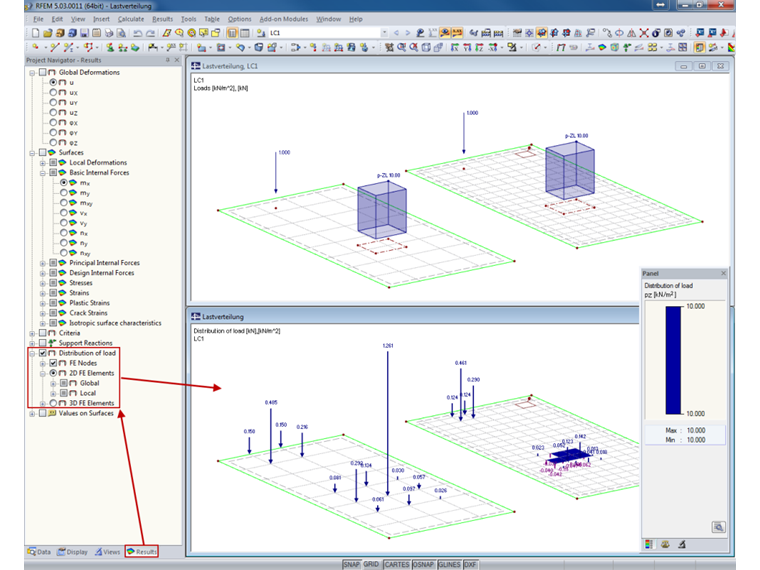

Visualización de la distribución de carga 1
La "Distribución de carga" representa una carga realmente aplicada al sistema de puntos de malla de EF o superficies de EF. Insbesondere bei Linienlasten und bei freien Lasten spielt die FE-Netzgröße für die Belastung eine große Rolle.
Autor
El Sr. Fröhlich proporciona soporte técnico a nuestros clientes y es responsable del desarrollo en el área de estructuras de hormigón armado.
