Na przykład w przypadku przyłożenia geometrycznie małego obciążenia w postaci prostokąta w świetle na powierzchnię z siatką ES o zgrubnym przekroju, obciążenie zostanie rozłożone na znacznie większej powierzchni.

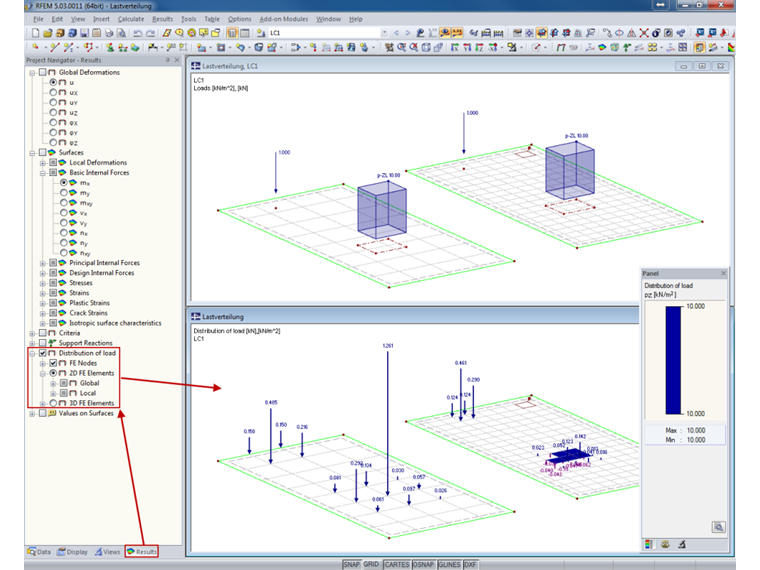

Wyświetlanie rozkładu obciążenia 1
„Rozkład obciążenia” oznacza obciążenie faktycznie przyłożone do układu punktów siatki ES lub powierzchni ES. Insbesondere bei Linienlasten und bei freien Lasten spielt die FE-Netzgröße für die Belastung eine große Rolle.
Autor
Pan Fröhlich zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w dziedzinie konstrukcji żelbetowych.
