Wird beispielsweise eine geometrisch kleine freie Rechtecklast auf eine Fläche mit einem groben FE-Netz aufgebracht, führt dies dazu, dass die Last auf eine wesentlich größere Fläche verteilt wird.

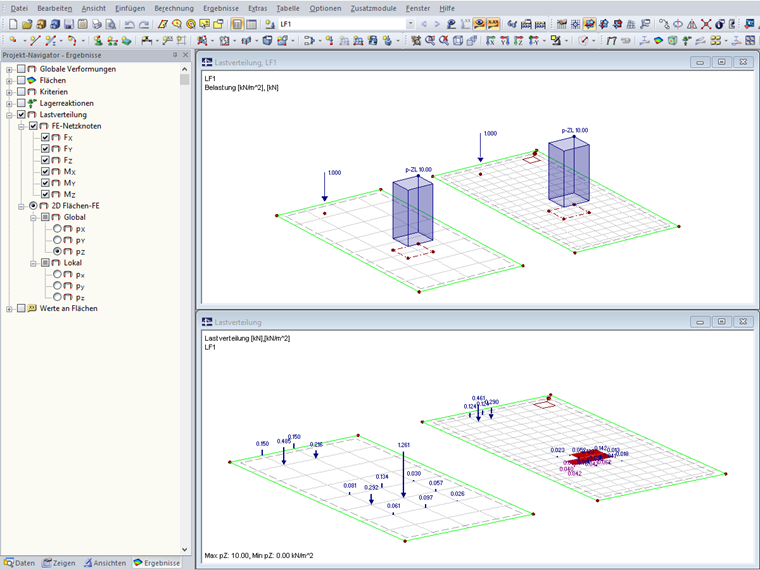

Darstellung der Lastverteilung 1
Die "Lastverteilung" stellt die auf das System tatsächlich aufgebrachte Last in den FE-Netzpunkten und gegebenenfalls auf die FE-Flächen dar. Insbesondere bei Linienlasten und bei freien Lasten spielt die FE-Netzgröße für die Belastung eine große Rolle.
Autor
Herr Fröhlich sorgt für die Bearbeitung von Anwenderfragen im Kundensupport und ist zudem für die Entwicklung im Bereich Stahlbau zuständig.
