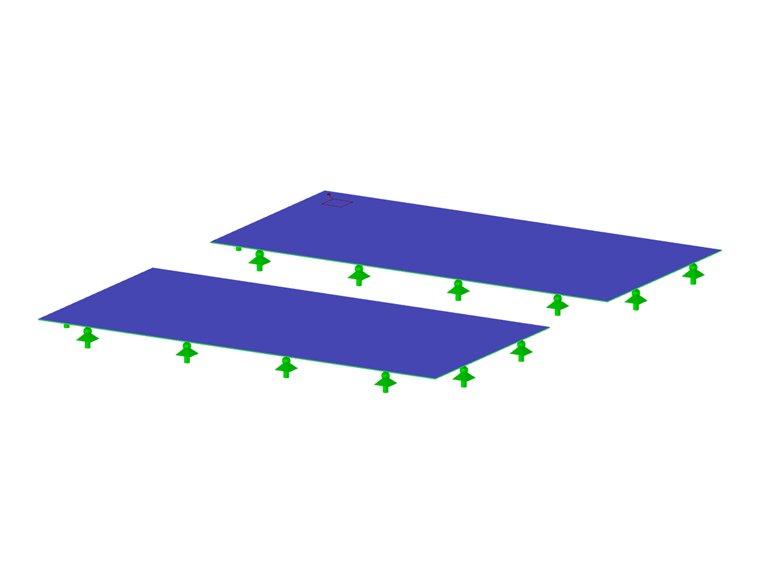

Například zadání geometricky malého volného obdélníkového zatížení na plochu s hrubou sítí konečných prvků vede k rozložení zatížení na mnohem větší plochu.

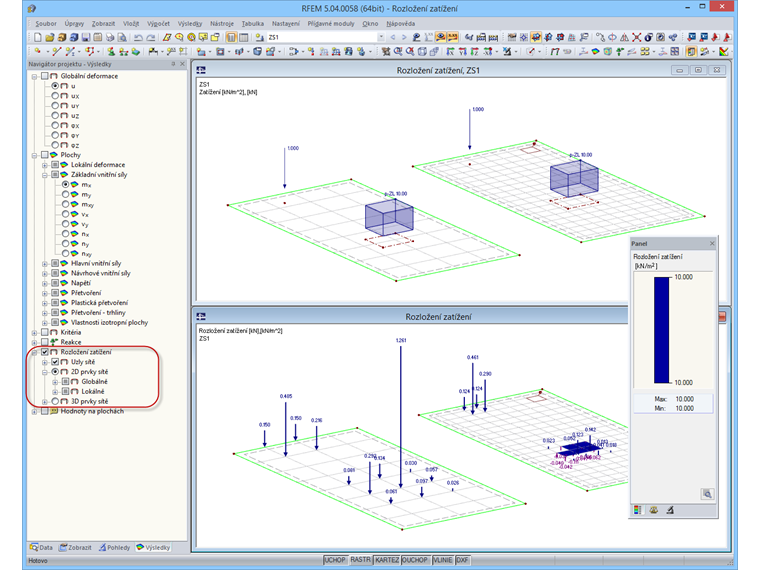

Zobrazení rozložení zatížení, část 1
„Rozložení zatížení“ představuje zatížení skutečně působící na body nebo plochy sítě konečných prvků. Zejména v případě zatížení na linii a volného zatížení hraje velkou roli jemnost sítě konečných prvků.
Autor
Pan Fröhlich poskytuje technickou podporu zákazníkům a je odpovědný za vývoj produktů pro ocelové konstrukce.
