¿Por qué la fuerza cortante Vz para un nervio directamente sobre el apoyo es más pequeña que cerca de ella?

Respuesta

Para una barra de nervio, el esfuerzo cortante Vz consiste de los esfuerzos internos de la barra que están relacionados con la barra rectangular excéntricamente conectada así como con los esfuerzos internos de la superficie que están integrados sobre el ancho de integración definido.

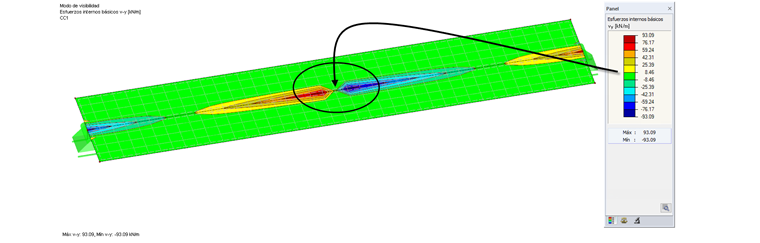

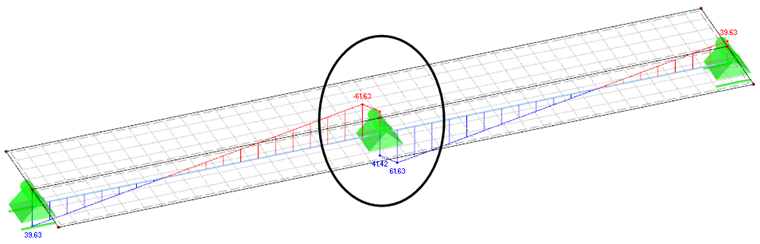

Por lo tanto, un valor decreciente del esfuerzo cortante Vz directamente sobre el apoyo (ver figura 01) normalmente da como resultado desde la distribución de los esfuerzos internos de la superficie (esfuerzos internos básicos vx o vy). Vea el diagrama de los esfuerzos internos básicos v-y en la figura 02. Se produce un "Cruce por cero" de los esfuerzos internos en la superficie por encima del apoyo. Este "Cruce por cero" es el resultado del suavizado de los esfuerzos internos en la superficie dentro de la superficie y, por lo tanto, también se refleja en los esfuerzos internos de la barra de nervio.

Para evitar el "problema", puede dividir la superficie contínua por encima del apoyo en una superficie antes y después del apoyo.

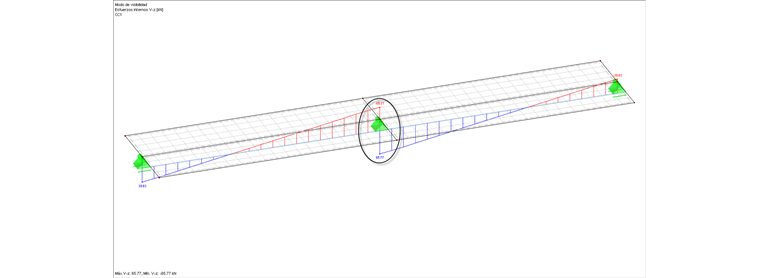

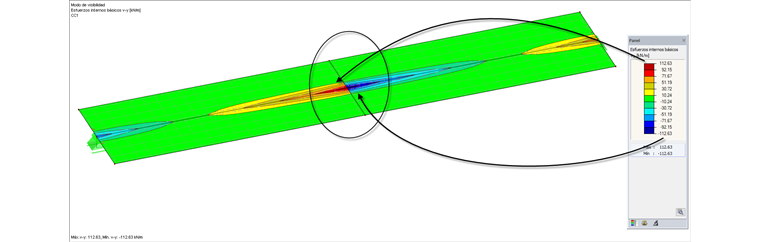

Cuando se integran los esfuerzos internos de la superficie, se aplica la distribución suavizada de los esfuerzos internos de la superficie "contínua dentro de la superficie". Si introduce una superficie antes y después del apoyo, RFEM le proporciona un valor de resultado sin "cruce por cero" exactamente al lado del siguiente apoyo en nudo. En la figura 04, se corresponde con +112,63 kN/m o -112,63 kN/m.

Palabras clave

Esfuerzo cortante Vz Distribución de esfuerzos cortantes Nervio Viga en T Viga de cuelgue Viga en T invertida
