Odpowiedź:

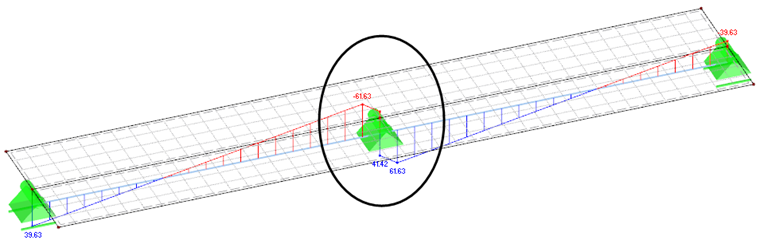

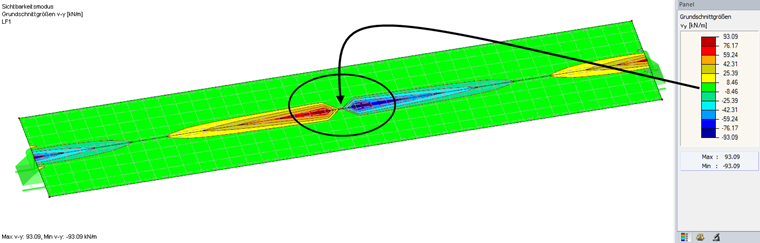

W przypadku pręta żebrowego, siła tnąca Vz składa się z sił wewnętrznych pręta, które odnoszą się do pręta prostokątnego połączonego mimośrodowo, oraz z sił wewnętrznych powierzchni, które są całkowane na zdefiniowanej szerokości całkowania.Malejąca wartość siły tnącejVz bezpośrednio nad podporą (patrz rysunek 01) wynika zazwyczaj z rozkładu sił wewnętrznych powierzchni (podstawowa siła wewnętrzna vx lub vy ). Zobacz rozkład podstawowych sił wewnętrznych v -y na rysunku 02. Powstaje „przejście przez zero” sił wewnętrznych powierzchni nad podporą. To „przejście przez zero” wynika z wygładzenia sił wewnętrznych w powierzchni i jest również odpowiednio odzwierciedlone w siłach wewnętrznych pręta żebrowego.

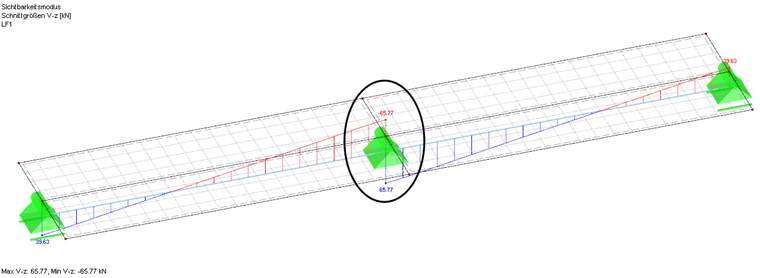

Aby uniknąć tego „problemu”, można podzielić ciągłą powierzchnię nad podporą na powierzchnię przed i za podporą.

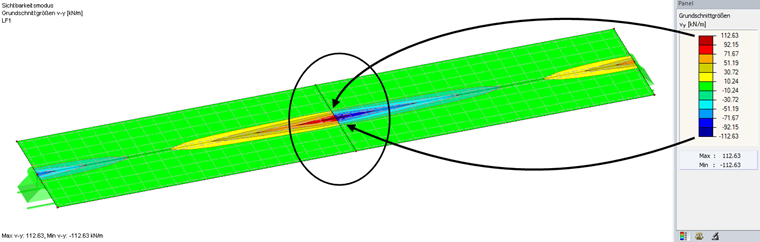

Podczas całkowania sił wewnętrznych powierzchni stosowany jest wygładzony rozkład sił wewnętrznych powierzchni „w powierzchni”. W przypadku wprowadzenia powierzchni przed i za podporą wartość wyniku zostanie uzyskana dokładnie w miejscu obok podpory węzłowej, bez przejścia przez zero. Na ilustracji 04 odpowiada to +112,63 kN/m lub -112,63 kN/m.
