Risposta:

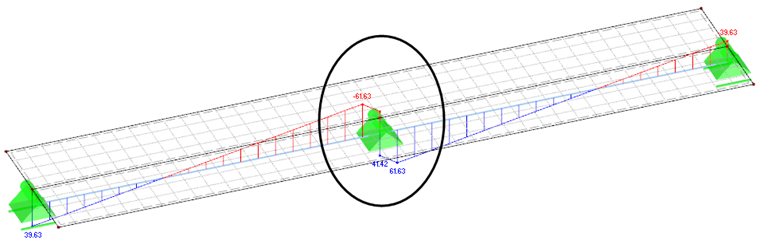

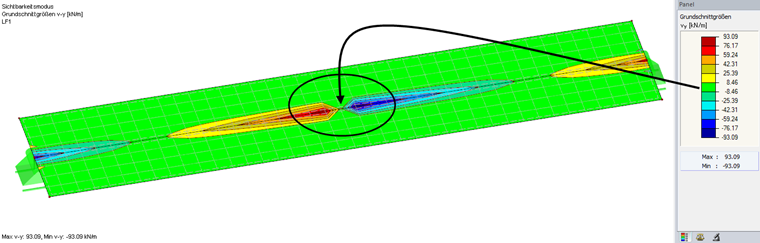

Nel caso di un'asta nervata, la forza di taglio Vz è costituita dalle forze interne dell'asta, che si riferiscono all'asta rettangolare collegata eccentricamente, e dalle forze interne della superficie, che sono integrate per la larghezza di integrazione definita.Un valore decrescente della forza di taglio Vz direttamente sopra il vincolo esterno (vedi figura 01) di solito risulta dalla distribuzione delle forze interne della superficie (forza interna di base vx o vy ). Vedi la distribuzione delle forze interne di base v -y nell'immagine 02. Un "passaggio per lo zero" delle forze interne della superficie risulta sopra il vincolo esterno. Questo "passaggio per lo zero" risulta dallo smussamento delle forze interne della superficie all'interno della superficie e si riflette anche di conseguenza nelle forze interne dell'asta dell'asta nervata.

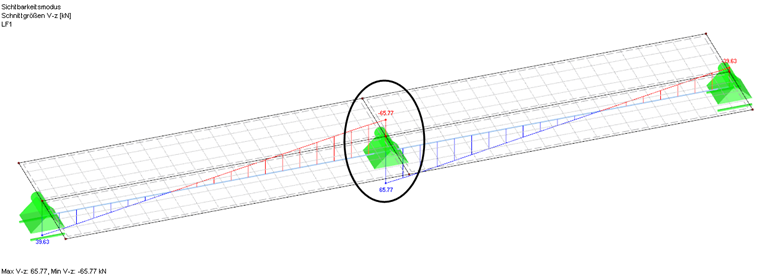

Per evitare il "problema", è possibile dividere la superficie continua sopra il supporto in una superficie prima e dietro il supporto.

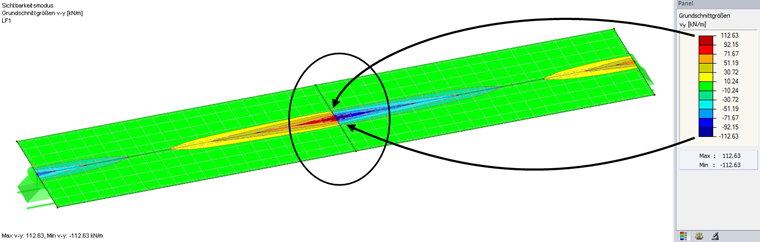

Durante l'integrazione delle forze interne della superficie, viene applicata la distribuzione livellata delle forze interne della superficie "all'interno della superficie". Se si inserisce una superficie prima e dietro il vincolo esterno, si otterrà un valore del risultato esattamente nella posizione vicino al vincolo nodale senza attraversamento per lo zero. Nell'immagine 04, corrisponde a +112,63 kN/m o -112,63 kN/m.
