Odpověď:
U prutu typu "Žebro" se posouvající síla Vz skládá z vnitřních sil excentricky připojeného prutu pravoúhlého průřezu a k tomu integrovaných vnitřních sil plochy se zadanou spolupůsobící šířkou.

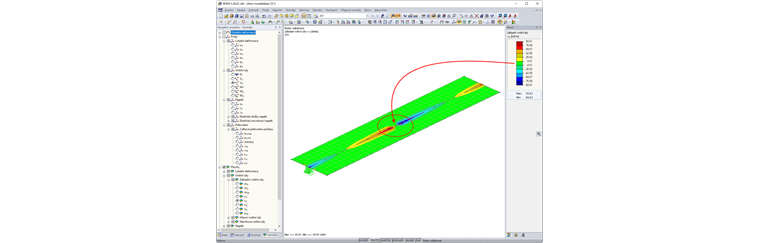

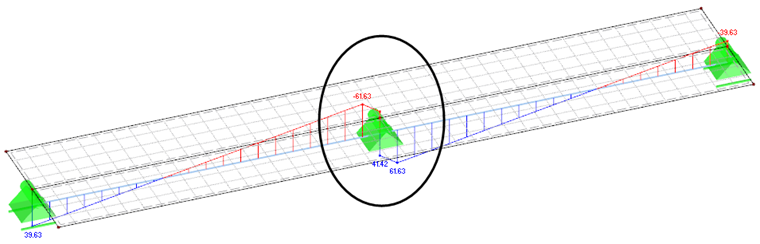

Klesající hodnota posouvající síly Vz přímo nad podporou (viz Obrázek 01) tak obvykle vyplývá z průběhu vnitřních sil plochy (základní vnitřní síla vx nebo vy). Na obrázku 02 je vidět průběh diagram základních vnitřních sil v-y. Výsledkem nad podporou je "nulový průchod" vnitřních sil plochy. Tento "nulový průchod" je výsledkem vyhlazení vnitřních sil plochy uvnitř této plochy a je tomu odpovídajícím způsobem také v případě vnitřních sil prutu typu "Zebro".
Abychom předešli "problému", je možné spojitou plochu rozdělit na plochu před podporou a za podporou.

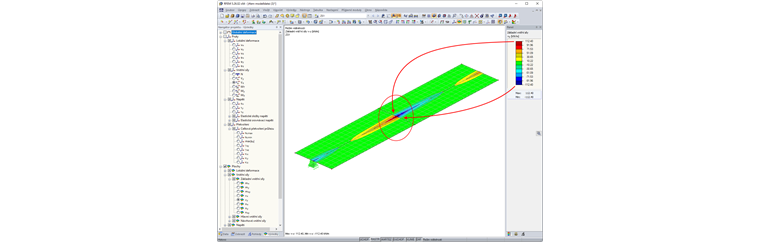

Při integraci vnitřních sil plochy bude aplikován vyhlazený průběh vnitřních sil této plochy "uvnitř plochy". Pokud tedy zadáte plochu před a za podporou, zobrazí se přímo v místě vedle uzlové podpory výsledková hodnota bez "nulového průchodu". Na obrázku 04 tomu odpovídají hodnoty +112,63 kN / m resp. -112,63 kN / m.
