¿Por qué no hay esfuerzos resultantes en el apoyo para las combinaciones de resultados?
Respuesta
Para una resultante, se necesita una combinación de cargas concreta, que no se puede proporcionar mediante las combinaciones de resultados.

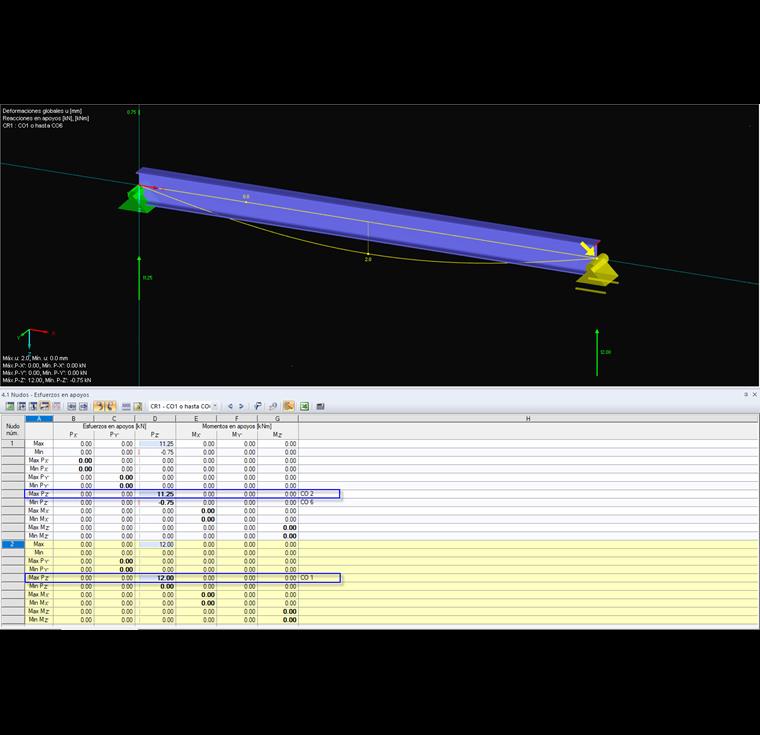

El problema es evidente en el siguiente ejemplo. Se aplica una carga a una viga de vano simple con los tres casos de carga diferentes. Para el apoyo en el nudo 1, la envolvente de resultados de las 6 combinaciones de carga posibles da una P-Z máximo de 11,25 kN basada en el resultado de CO2 (ver figura 01). El apoyo en el nudo 2 tiene una P-Z máximo de 12 kN en base al resultado de CO1. Sin embargo, la resultante de 23,25 kN no existe en ninguna de las combinaciones de carga implicadas y, por lo tanto, es demasiado grande (CC1 y CC2 máximo con 22,5 kN).

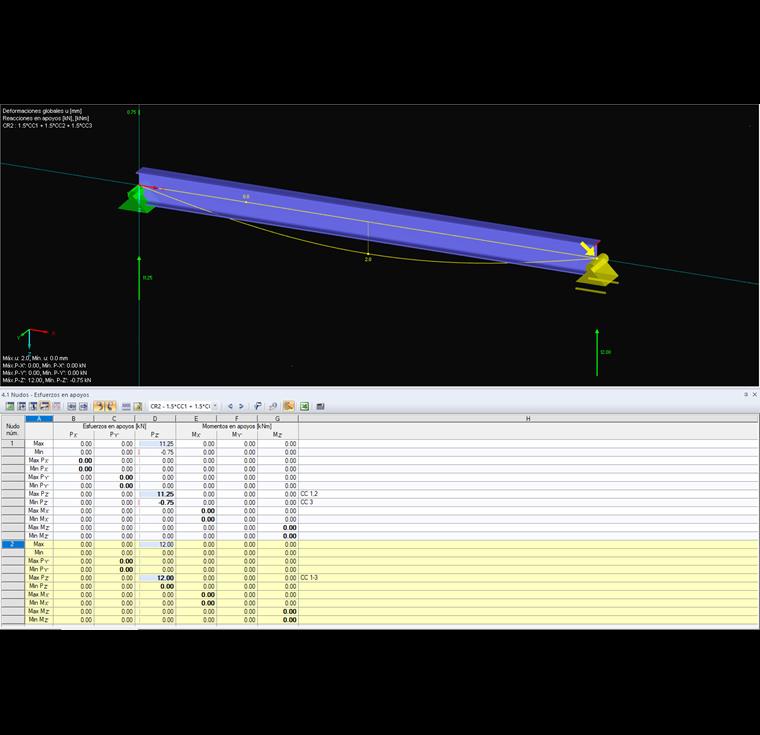

La situación es similar a la combinaciçon de resultados pura de los casos de carga que tienen los mismos valores P-Z máximo de los apoyos en los nudos 1 y 2. Sin embargo, aquí no es evidente que una resultante daría resultados incorrectos.
Por esta razón, no se utiliza una resultante para combinaciones de resultados, ya que los resultados pueden ser incorrectos.
