Chybějící výsledná podporová síla v kombinacích výsledků

Proč pro kombinace výsledků není k dispozici žádná výsledná podporová síla?


Odpověď:

Výslednice vyžaduje konkrétní kombinaci zatížení, což kombinace výsledků nemohou nabídnout.

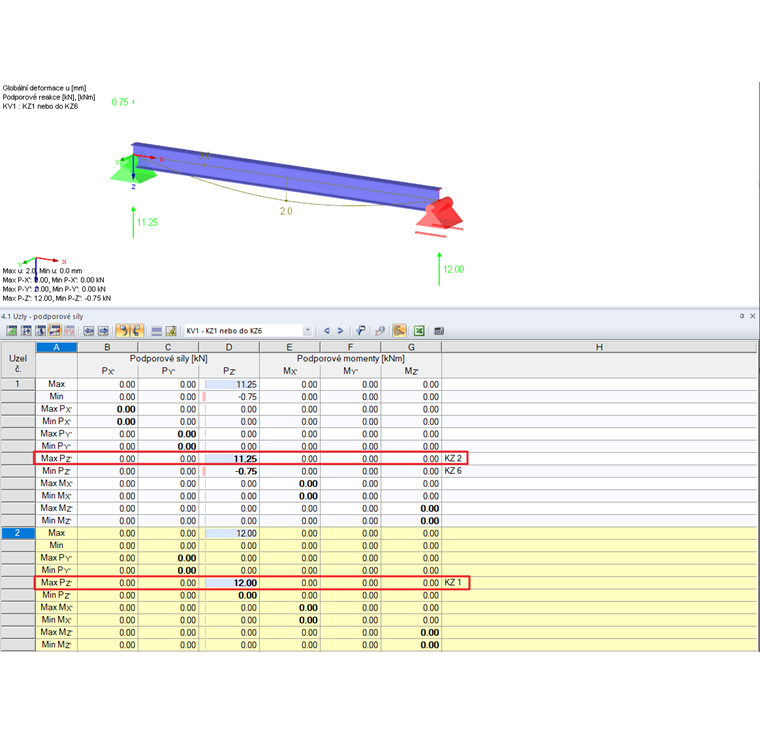

V následujícím příkladu je daný problém rychle viditelný. Nosník o jednom poli je zatížen třemi různými zatěžovacími stavy. Výsledková obálka 6 možných kombinací zatížení ukazuje pro podporu v uzlu 1 maximální hodnotu PZ 11,25 kN z výsledků KZ2 (viz Obrázek 01). Podpora u uzlu 2 má na základě výsledku KZ1 maximální hodnotu PZ 12 kN. Výslednice 23,25 kN se však v žádné z příslušných kombinací zatížení nevyskytuje, a proto je příliš velká (maximum KZ 1 a KZ 2 s 22,5 kN).

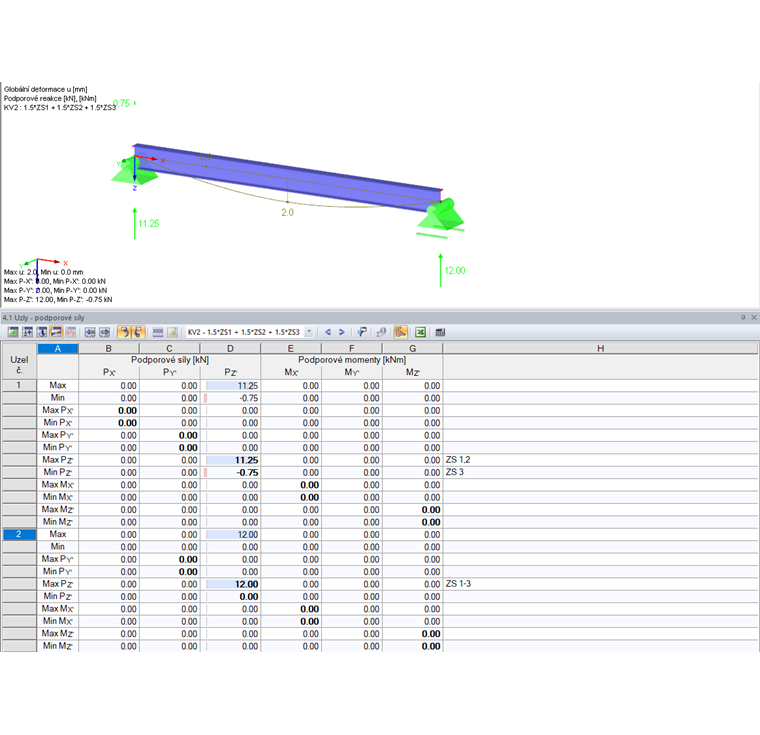

Obdobná situace je s čistou kombinací výsledků ze zatěžovacích stavů, které vykazují stejné maximální hodnoty P-Z u uzlových podpor 1 a 2. Zde ovšem není zřejmé, že by výslednice dávala nesprávné výsledky.

Výslednice se proto nepoužívá u kombinací výsledků, protože výsledky mohou být nesprávné.
