Pregunta

¿Por qué no se tiene en cuenta un hueco cuando se determina la carga de punzonamiento debida a los esfuerzos de cortante en el perímetro crítico?


Respuesta:

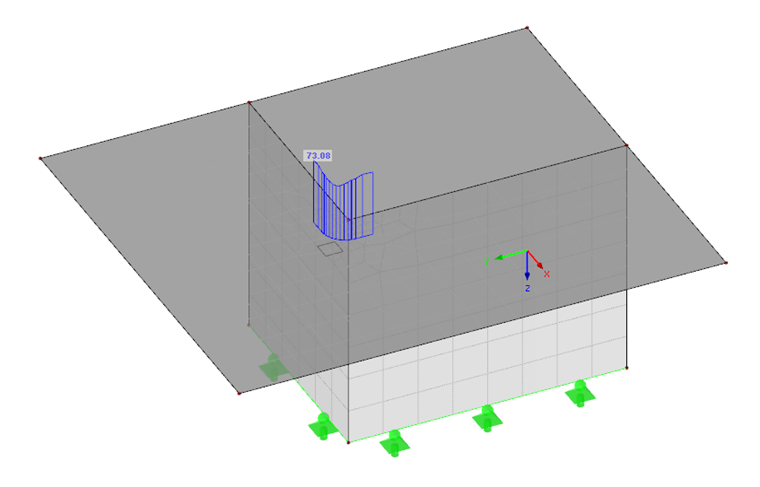

Al determinar la carga de punzonamiento a partir de los esfuerzos de cortante en el perímetro crítico, se aplica un perímetro continuo.

Si se usa un perímetro intermitente cuando se determina la carga de punzonamiento, puede que no se considere el componente de carga (a lo largo de la longitud intermitente). Este sería el caso, por ejemplo, si sólo ha definido el hueco en RF-PUNCH Pro, pero no en el modelo de RFEM. En el modelo de RFEM, el esfuerzo cortante se generaría utilizando la sección continua. Si se omite el componente, se determinarían dos cargas de punzonamiento pequeñas.

Por lo tanto, el perímetro de control intermitente siempre se aplica en RF-PUNCH Pro cuando se determina la carga de punzonamiento a partir de los esfuerzos cortantes dentro del perímetro crítico.

Durante el cálculo (en el lado de la resistencia), el hueco se considera de nuevo y la sección del perímetro se reduce correspondientemente.
