Risposta:
Quando si determina il carico di punzonamento dalle forze di taglio nel perimetro critico, viene applicato un perimetro continuo.

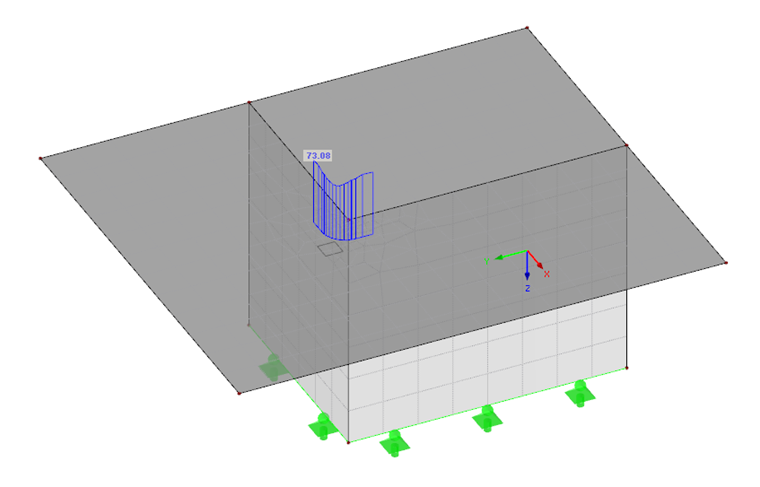

Würde man bei der Ermittlung der Durchstanzlast einen unterbrochenen Rundschnitt ansetzen, würde ggf. ein Lastanteil (über die unterbrochene Länge) unberücksichtigt bleiben. Dies wäre zum Beispiel dann der Fall, wenn Sie die Öffnung nur in RF-STANZ Pro definiert haben, im RFEM-Modell aber nicht. Im RFEM-Modell würde sich die Querkraft über den ununterbrochenen Querschnitt ausbilden. Würde man den Anteil vernachlässigen, würde ggf. eine zu geringe Durchstanzlast ermittelt werden.
Deshalb wird in RF-STANZ Pro bei der Ermittlung der Durchstanzlast aus den Schubkräften innerhalb des kritischen Rundschnitts stets ein ununterbrochener Rundschnitt angesetzt.
Beim Nachweise (auf der Widerstandsseite) wird die Öffnung dann wieder berücksichtigt und der Umfang des Rundschnitts entsprechend reduziert.
