Pourquoi une ouverture n'est-elle pas considérée pour déterminer la charge de poinçonnement due aux efforts tranchants dans le périmètre critique ?

Réponse

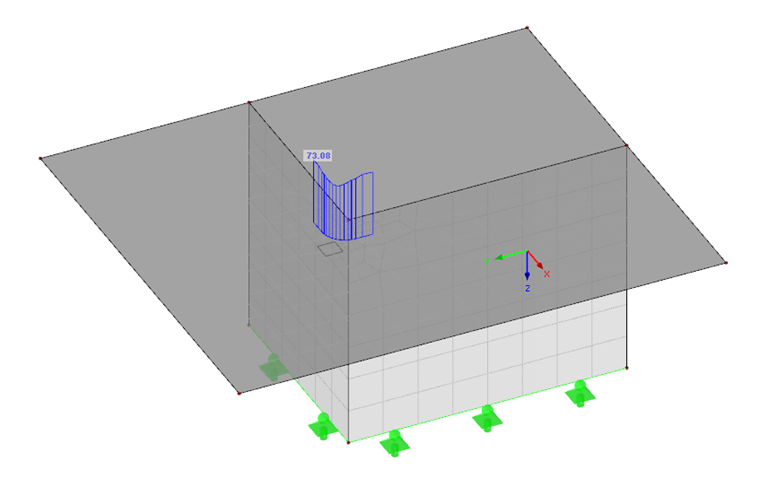

Lors de la détermination de la charge de poinçonnement due aux efforts tranchants dans le périmètre critique, un périmètre continu est appliqué.

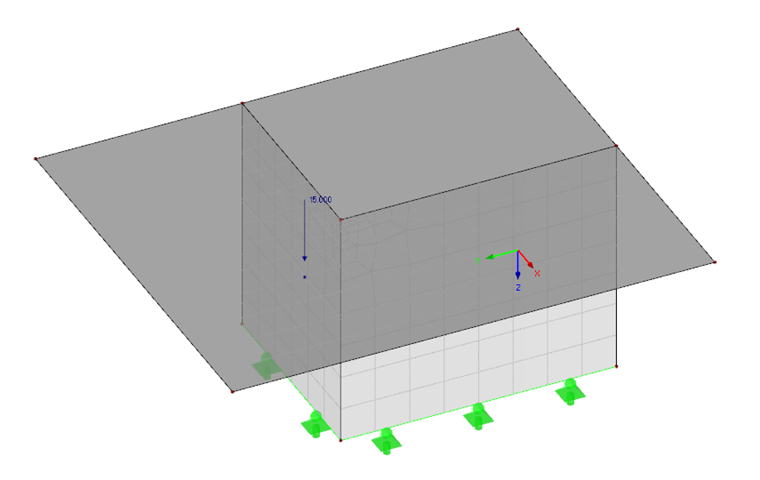

Si vous utilisez un périmètre discontinu pour déterminer la charge de poinçonnement, un composant de charge (sur la longueur de la discontinuité) ne sera pas considéré. C'est par exemple le cas si vous avez défini l'ouverture uniquement dans RF-PUNCH Pro, mais pas dans le modèle RFEM. Dans le modèle RFEM, l'effort tranchant serait généré à l'aide de la section continue. Si le composant était négligé, une charge de poinçonnement trop faible serait déterminée.

Par conséquent, un périmètre de contrôle ininterrompu est toujours appliqué dans RF-PUNCH Pro lors de la détermination de la charge de poinçonnement due aux efforts tranchants dans le périmètre critique.

L'ouverture est à nouveau prise en compte pour la vérification (du côté de la résistance) et le périmètre du périmètre est réduit en conséquence.

Mots-clés

Périmètre Ouverture Charge de poinçonnement Angle de voile Extrémité de voile Poinçonner Poinçonnement Discontinu
