Dotaz

Proč při výpočtu zatížení pro protlačení od smykových sil v základním kontrolovaném obvodu není zohledněn otvor?


Odpověď:

Při výpočtu zatížení pro protlačení od smykových sil v základním kontrolovaném obvodu je použitý nepřerušovaný obvod.

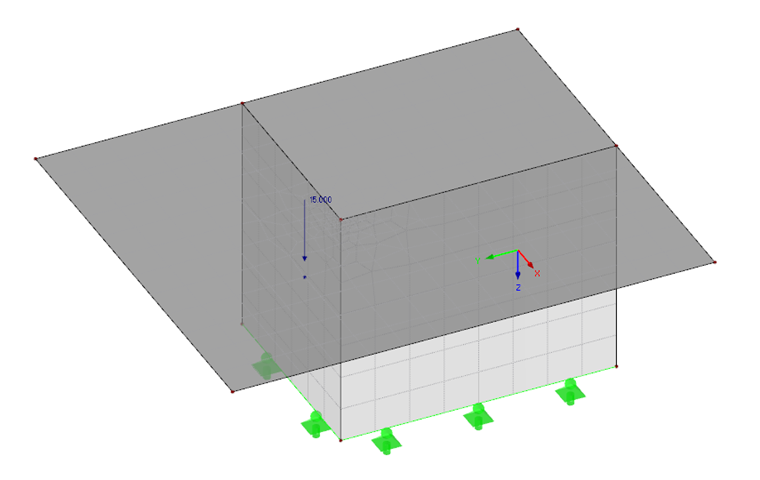

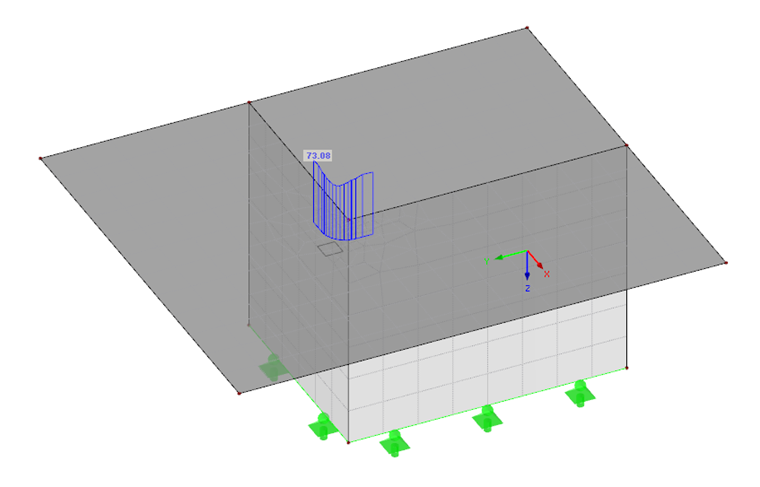

Pokud bychom při výpočtu protlačení použili přerušovaný obvod, pak by se případně určitá část zatížení (přes přerušenou délku) nemusela zohlednit. To by se stalo například v případě, že jste otvor definovali pouze v přídavném modulu RF-PUNCH Pro, nikoliv však v modelu programu RFEM. V modelu RFEM by se smyková síla generovala přes nepřerušovaný průřez. Pokud by se podíl zanedbal, bylo by spočteno příliš malé zatížení pro protlačení.

Proto je v přídavném modulu RF-PUNCH Pro uvnitř základního kontrolovaného obvodu vždy používán nepřerušovaný obvod.

Při posouzení (pro odolnost) se otvor opět zohlední a délka kontrolovaného obvodu se odpovídajícím způsobem zredukuje.
