Dlaczego otwór nie jest uwzględniany przy określaniu obciążenia przebijającego na skutek sił tnących w obwodzie krytycznym?

Odpowiedź

Podczas określania obciążenia przebijającego na podstawie sił tnących na obwodzie krytycznym stosuje się obwód ciągły.

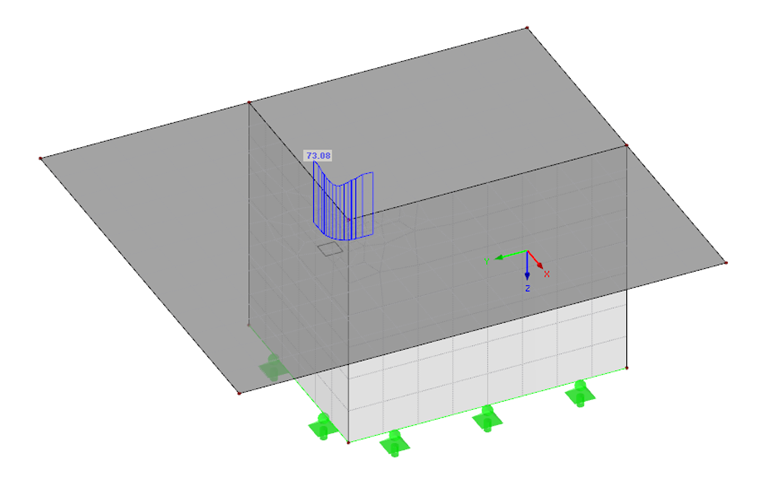

Jeżeli podczas określania obciążenia przebijającego miałby zostać zastosowany obwód przerywany, nie można uwzględnić elementu obciążenia (wzdłuż długości przerywanej). Tak byłoby na przykład w przypadku, gdy otwór został zdefiniowany tylko w programie RF ‑ PUNCH Pro, ale nie w modelu RFEM. W modelu RFEM siła ścinająca byłaby generowana przy użyciu ciągłego przekroju. W przypadku zaniedbania komponentu ustalone zostanie zbyt małe obciążenie przebijające.

Z tego względu przerywany obwód kontrolny jest zawsze stosowany w programie RF ‑ PUNCH Pro podczas określania obciążenia przebijającego na podstawie sił tnących w obwodzie krytycznym.

Podczas obliczania (po stronie rezystancji) otwór jest uwzględniany ponownie, a przekrój obwodowy jest odpowiednio zmniejszany.

Słowa kluczowe

Obwód Otwór Obciążenie przebijające Róg ściany Koniec ściany Przebicie Przerywany
