Valores inusuales de áreas a cortante en SHAPE-THIN para secciones combinadas

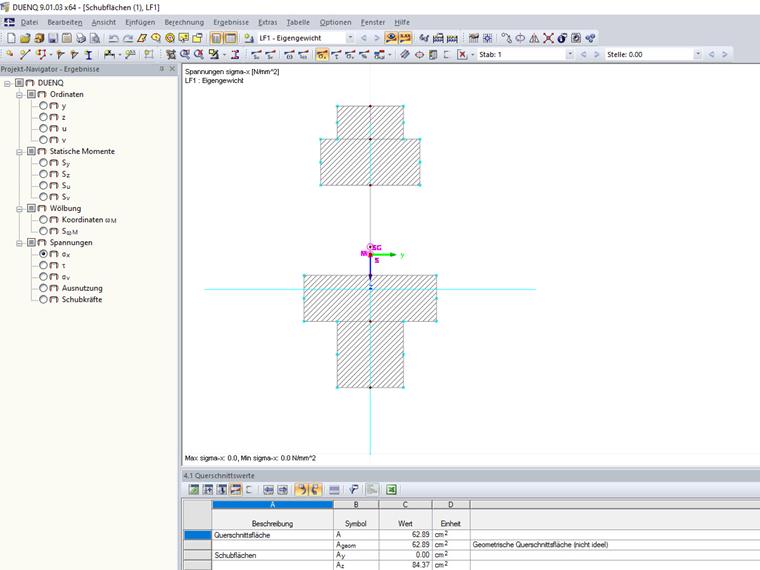

Para una sección combinada en SHAPE-THIN, el área a cortanteAy es mayor que el área total de la sección A. Wie kann das sein?


Respuesta:

Los valores extraños de las áreas a cortante, es decir, mayores que A, pueden ocurrir, por ejemplo, para secciones paramétricas de paredes delgadas que tienen una geometría atípica y pueden no ser idealmente de paredes delgadas.

Die Schubflächen werden nach der Theorie dünnwandiger Querschnitte in DUENQ berechnet. Daher sollte der definierte Querschnitt vernünftige Abmessungen im Hinblick auf die Breiten-Dickenverhältnisse aufweisen. Mit der Dicke t* des verbindenden Nullelements kann die Schubübertragung und damit der Wert der Schubfläche beeinflusst werden.
