Respuesta:

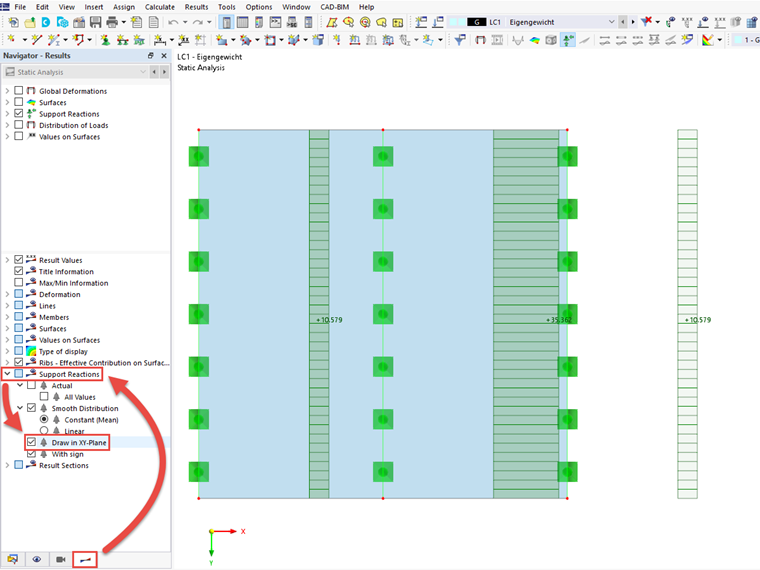

En el navegador Resultados, vaya a la configuración de visualización de los resultados. Allí, puede activar la opción "Trazar en el plano XY" en Reacciones en apoyos.
Mostar los resultados apoyos en líneas verticales en el plano XY
Para la documentación de resultados, me gustaría mostrar los resultados verticales de los apoyos en línea claramente en la vista superior. ¿Qué configuración tengo que hacer para esto?
Autor
El Sr. Theilmann proporciona soporte técnico para los clientes de Dlubal Software y se ocupa de sus solicitudes.
