Risposta:

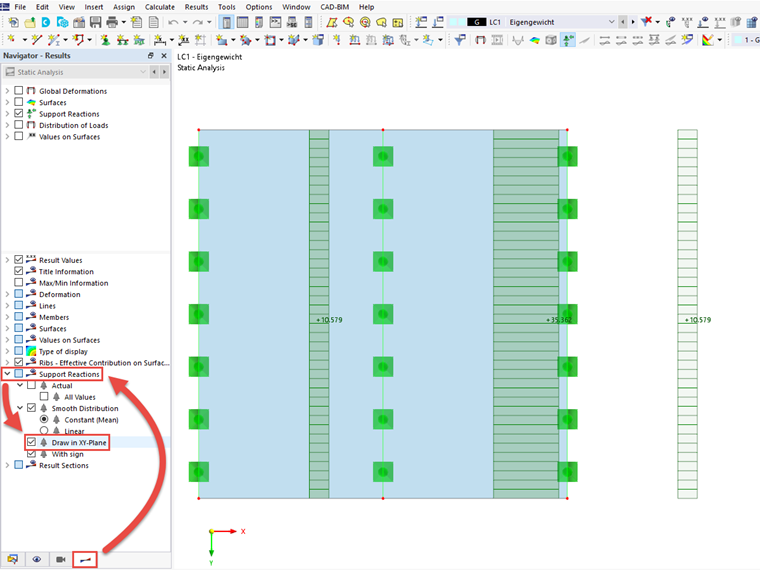

Nel navigatore dei risultati, vai alle impostazioni di visualizzazione dei risultati. Lì puoi attivare l'opzione "Disegna nel piano XY" sotto le reazioni del vincolo esterno.
Disegna i risultati del vincolo esterno della linea verticale nel piano XY
Per la documentazione dei risultati, vorrei visualizzare chiaramente i risultati del vincolo lineare nella vista dall'alto. Quale impostazione devo selezionare per questo?
Autore
Il signor Theilmann fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.
