Antwort:
Gehen Sie im Ergebnis-Navigator in den unteren Bereich, zu den Anzeigeeinstellungen der Ergebnisse. Dort können Sie unter den Lagerreaktionen die Option "In XY-Ebene zeichnen" aktivieren.
Vertikale Linienlager-Ergebnisse in XY-Ebene zeichnen

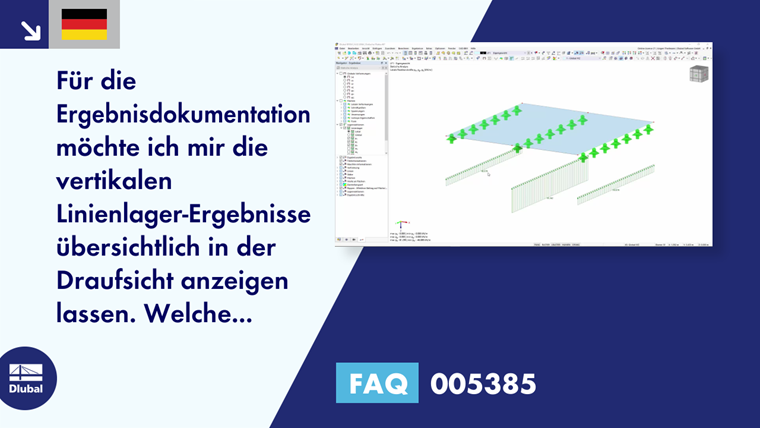

Für die Ergebnisdokumentation möchte ich mir die vertikalen Linienlager-Ergebnisse übersichtlich in der Draufsicht anzeigen lassen. Welche Einstellung muss ich dafür auswählen?
