Odpověď:

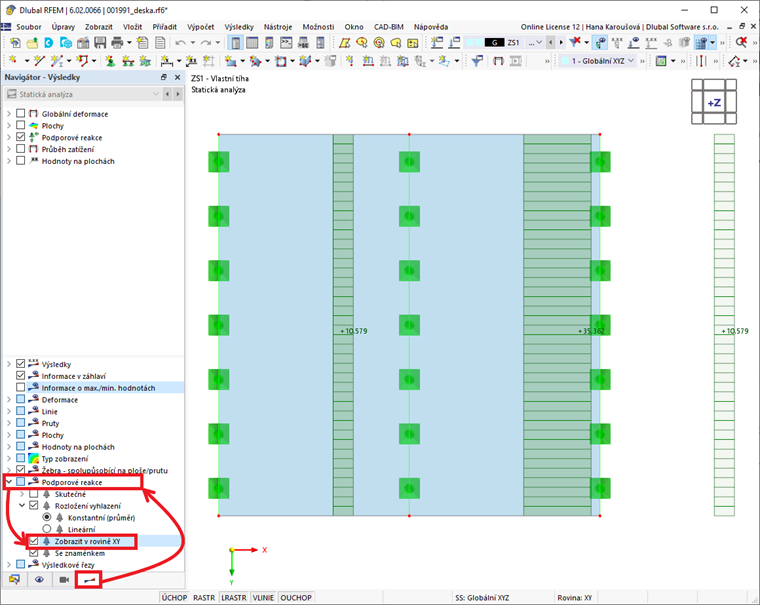

V navigátoru výsledků přejděte do nastavení zobrazení výsledků. Zde můžete pod položkou Podporové reakce aktivovat možnost "Zobrazit v rovině XY".
Zobrazení svislých výsledků liniových podpor v rovině XY
Pro dokumentaci výsledků bych chtěl svislé výsledky liniové podpory zobrazit přehledně v půdorysu. Kde to mohu nastavit?
