Odpowiedź:

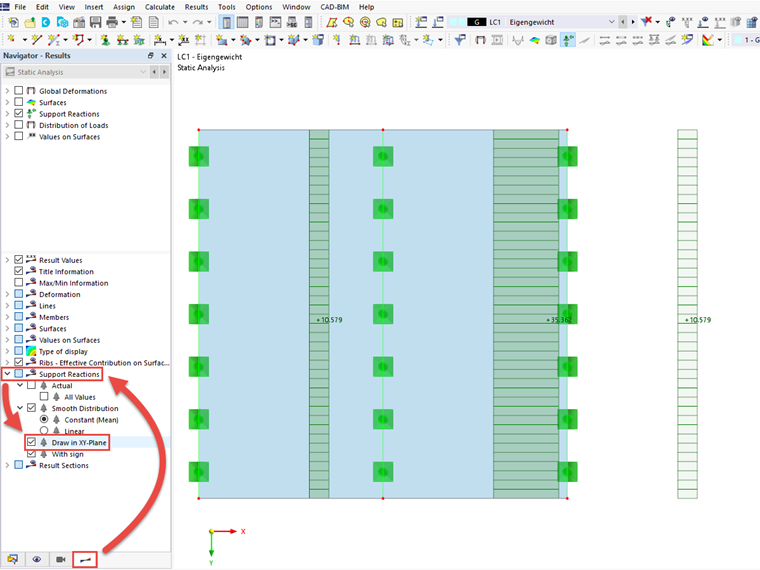

W nawigatorze wyników przejdź do ustawień wyświetlania wyników. W Reakcje podporowe można aktywować opcję "Rysuj w płaszczyźnie XY".
Wyświetlanie pionowych wyników podpór liniowych w płaszczyźnie XY
W celu udokumentowania wyników chciałbym wyświetlić wyniki pionowych podpór liniowych w czytelny sposób. Jakie ustawienie muszę w tym celu wybrać?
Autor
Pan Theilmann jest odpowiedzialny za wsparcie techniczne klientów korzystających z oprogramowania Dlubal Software.
