¿Cómo puedo conectar superficies a otras superficies o barras de forma articulada/semirrígida en RFEM 6?

Generalmente, los elementos en RFEM 6 están conectados rígidamente de forma predeterminada. Pero al usar objetos especiales de RFEM, podemos cambiar la forma en que el modelo responde a las acciones. Para este propósito, podemos usar articulaciones lineales y liberaciones de línea. La diferencia entre ellos se explica a continuación.

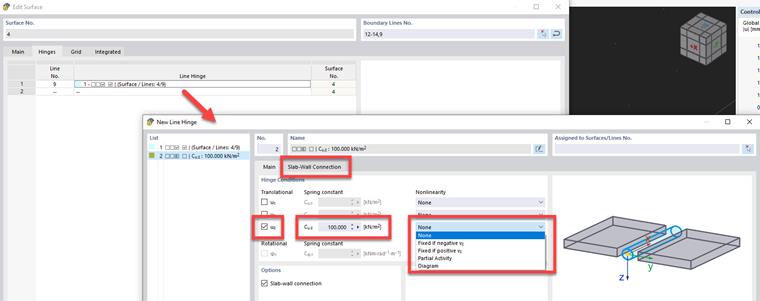

Articulación lineal

Las articulaciones lineales cambian las características de las conexiones entre superficies. Al usar articulaciones lineales, podemos permitir el giro entre dos superficies en un borde seleccionado o podemos definir una articulación traslacional completa entre elementos.

Además de estas opciones, también podemos definir una rigidez elástica en cada dirección o permitir no linealidades en esta articulación, una nueva característica en comparación con el programa RFEM anterior.

Además, las articulaciones lineales permiten opciones especiales, como una conexión losa-muro que se describe aquí.

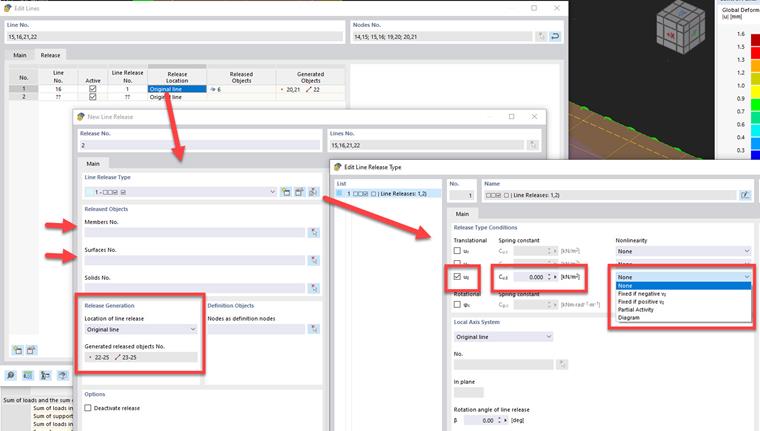

Liberación de línea

Las liberaciones de línea funcionan de manera similar a las articulaciones de línea, al cambiar el comportamiento de dos elementos conectados, pero a diferencia de una articulación, también crean una nueva línea y nudos en su lugar.

Al usar liberaciones de línea, podemos definir/seleccionar más objetos para liberar en lugar de solo superficies conectadas. Las liberaciones de línea se pueden usar para incluir también barras y sólidos en su definición.

De forma similar a las articulaciones lineales, podemos permitir articulaciones de giro y traslacionales entre elementos con opciones para una rigidez elástica y no linealidades.

La liberación de línea es una herramienta muy potente para gestionar geometrías más complicadas y conexiones entre elementos específicos.
