Comment connecter des surfaces à d'autres surfaces ou barres de manière articulée/semi-rigide dans RFEM 6 ?

En règle générale, les éléments dans RFEM 6 sont connectés de manière rigide. Toutefois, utiliser des objets RFEM spéciaux permet de modifier la manière dont le modèle réagit aux actions. Pour ce faire, nous pouvons utiliser des articulations linéiques et des libérations linéiques. La différence entre les deux est expliquée ci-dessous.

Articulation linéique

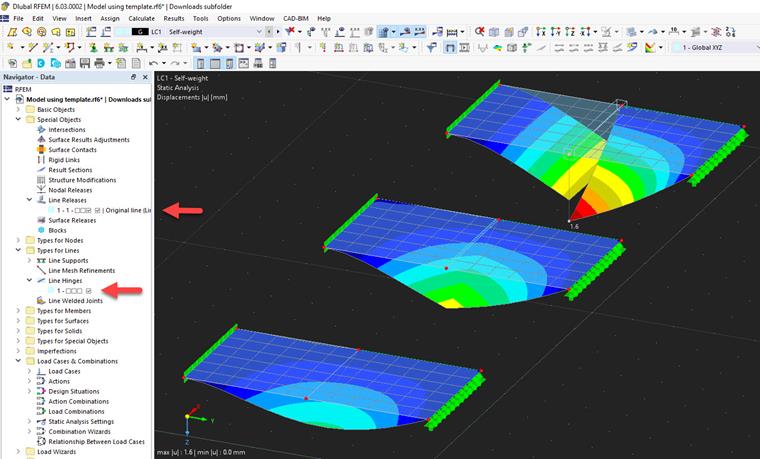

Les articulations linéiques modifient les caractéristiques des connexions entre les surfaces. Avec l'utilisation de l'articulation linéique, il est possible de permettre une rotation entre deux surfaces sur un bord sélectionné ou de définir une articulation en translation complète entre les éléments.

En plus de ces options, nous pouvons également définir une rigidité de ressort dans chaque direction ou autoriser des non-linéarités dans cette articulation, une nouvelle fonctionnalité par rapport au logiciel RFEM précédent.

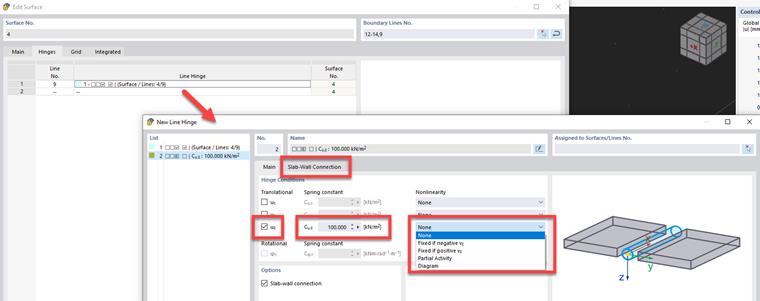

De plus, les articulations linéiques offrent des options spéciales, telles qu'une jonction plancher-mur, décrite ici.

Libération linéique

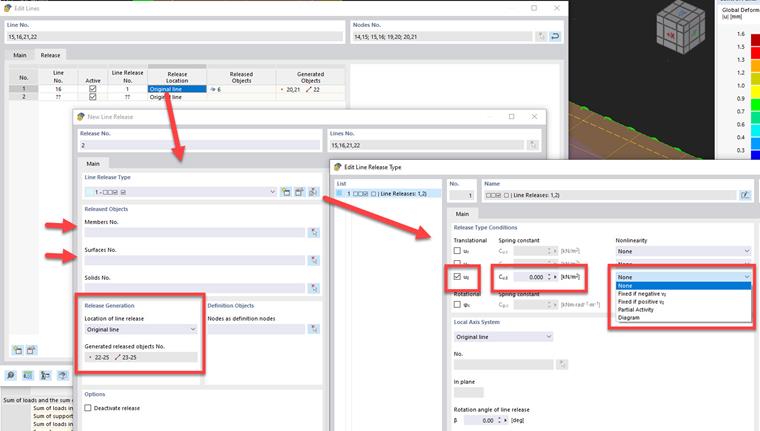

Les libérations linéiques fonctionnent de la même manière que les articulations linéiques, en modifiant le comportement de deux éléments connectés, mais contrairement à une articulation, elles créent également une nouvelle ligne et des nœuds à sa place.

Les libérations linéiques vous permettent de définir/sélectionner plus d'objets à libérer au lieu des surfaces connectées seules. Les libérations linéiques peuvent être utilisées pour inclure également des barres et des solides dans leur définition.

Comme pour les articulations linéiques, nous pouvons permettre des libérations de rotation et de translation entre les éléments avec des options pour la rigidité de ressort et les non-linéarités.

La libération linéique est un outil très puissant pour gérer des géométries plus complexes et des connexions entre des éléments spécifiques.
