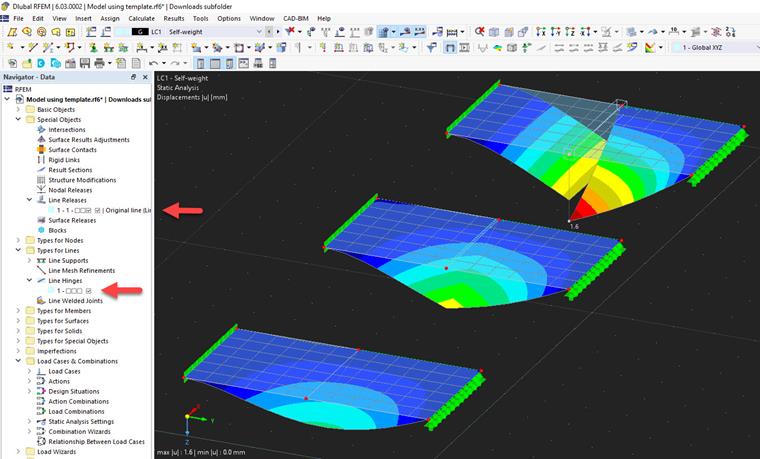

Obecně jsou prvky v programu RFEM 6 standardně spojené pevně. Použitím speciálních RFEM objektů však můžeme změnit způsob, jakým model přenáší působící účinky. K tomu můžeme použít liniové klouby a liniová uvolnění. Rozdíl mezi nimi je následující.

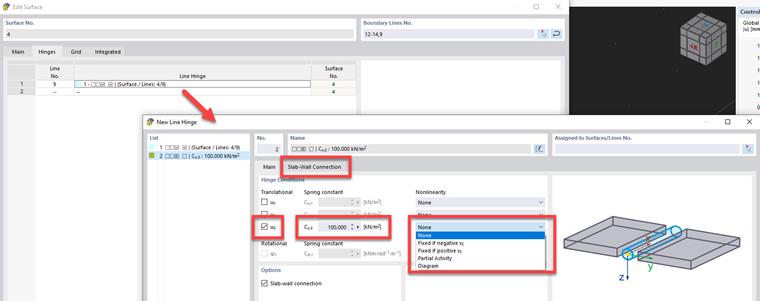

Liniový kloub
Liniové klouby mění charakteristiku spojení mezi plochami.
Pomocí liniových kloubů můžete povolit natočení mezi dvěma plochami na vybraném okraji nebo můžete definovat plné translační uvolnění mezi prvky.
Kromě těchto možností můžete také definovat tuhost v každém směru nebo zohlednit nelinearity v kloubu, což je nová funkce ve srovnání s předchozí verzí programu RFEM.
Liniové klouby navíc umožňují speciální možnosti, jako je například spojení deska-stěna, které je popsáno zde.

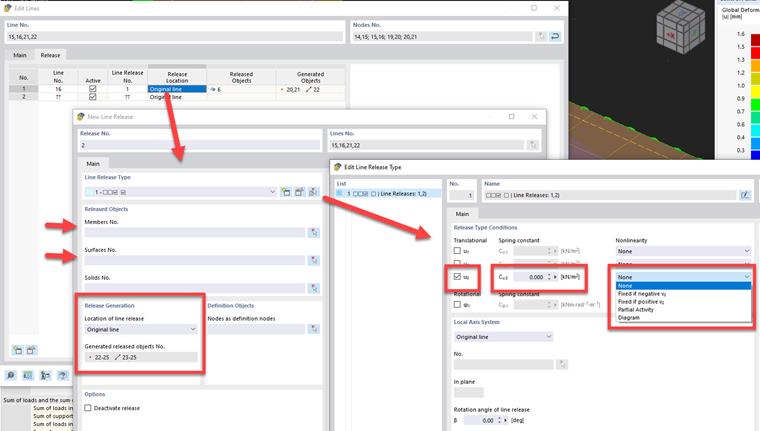

Liniové uvolnění
Liniová uvolnění fungují podobně jako liniové klouby tak, že změní chování dvou spojených prvků, ale na rozdíl od kloubů vytvoří také v místě spoje novou linii a jí přiřazené uzly.
Pomocí liniových uvolnění můžete definovat/vybrat více objektů pro uvolnění, ne pouze spojené plochy. Do definice liniových uvolnění můžete zahrnout také pruty a tělesa.
Podobně jako u liniových kloubů můžete mezi prvky povolit rotační a translační uvolnění s možností nastavení tuhosti a nelinearit.
Liniové uvolnění je velmi silný nástroj pro modelování složitějších geometrií a spojů mezi specifickými prvky.
