Ajustement des valeurs de résultats pour les surfaces

  • Base de connaissance

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

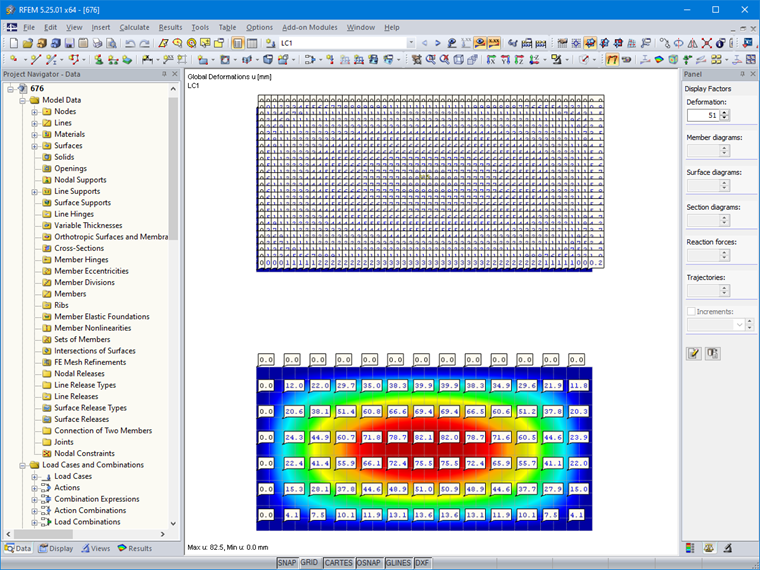

Pour des surfaces relativement grandes ou relativement petites, il peut arriver que les résultats automatiquement créés ne soient pas bien repartis sur le modèle. Dans le cas des grandes surfaces, il peut arriver qu’il y ait trop de valeurs de résultats, dans le cas des petites surfaces, qu’il y en ait trop peu.

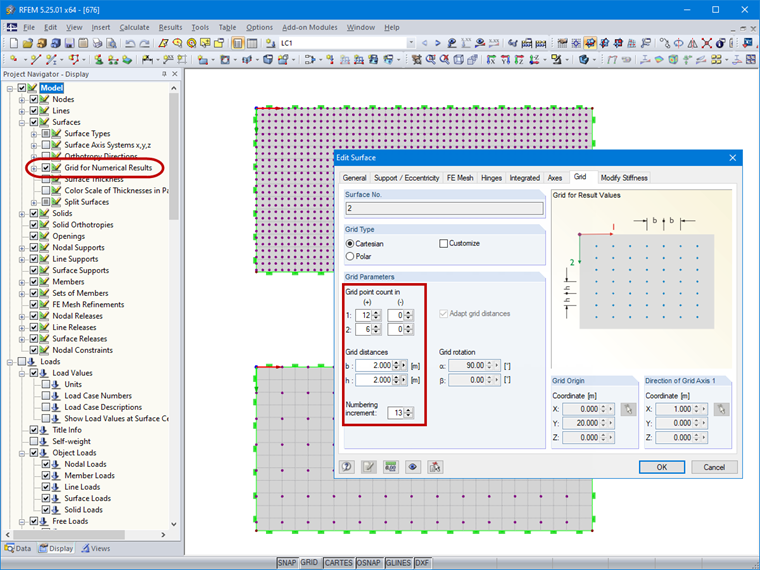

La raison de cet état est le fait que, dans RFEM, la distance des points de grille est prédéfinie à 0.5 mètres. Cette valeur peut être modifiée dans l'onglet «Grille» de la boîte de dialogue «Modifier les surfaces» (voir la Figure 02). Ainsi, il est possible de modifier le nombre de points de grille ou bien vous pouvez définir cette distance manuellement. De plus, les points de grille peuvent être affichés graphiquement avant le calcul à l'aide du navigateur Afficher afin de mieux estimer la quantité et la distance.

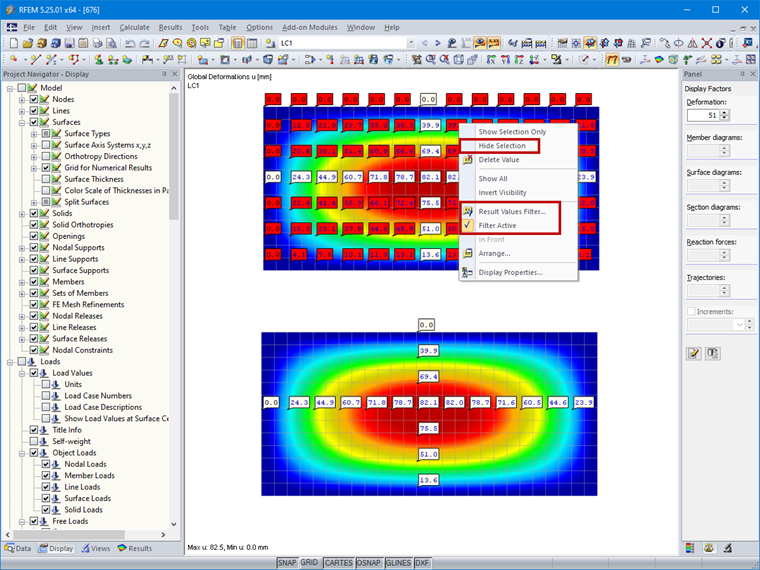

En principe, toutes les valeurs de résultat peuvent également être masquées. Pour ce faire, sélectionnez les valeurs de résultat souhaitées et masquez-les à l'aide du menu contextuel (voir la Figure 03). Les paramètres de filtre sont également possibles à l'aide du menu contextuel.

Auteur

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Ingénierie produit et assistance clientèle

M. Rehm est responsable du développement de produits pour les structures en bois et fournit une assistance technique à ses clients.

Mots-clés

Point de grille Valeur résultante Valeur affichée sur la surface
