Export DXF

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

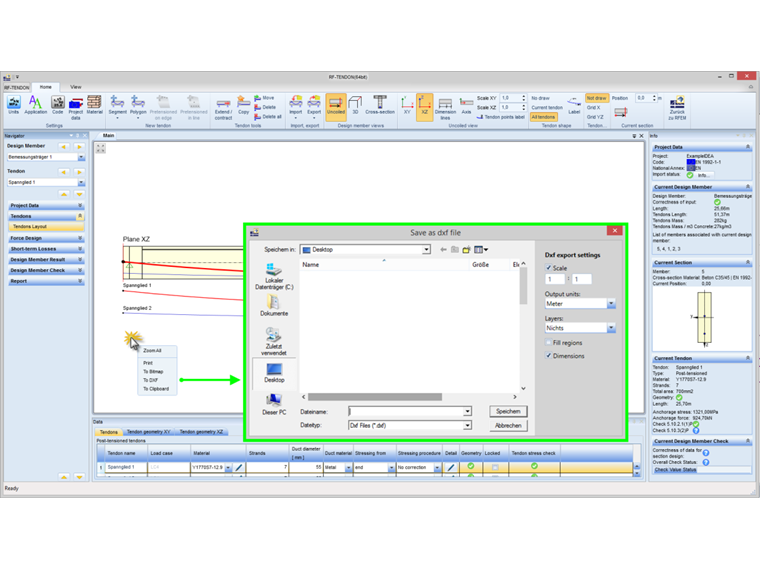

Une fois que vous avez déterminé la géométrie finale du toron dans RF-TENDON, il peut être utile d'exporter le modèle dans un programme de CAO. Pour ce faire, le module inclut l'option permettant d'exporter le fichier au format de fichier .dxf. Vous pouvez sélectionner la fonction d'exportation en cliquant avec le bouton droit de la souris sur l'espace de travail. Après avoir sélectionné le format DXF et l'emplacement de stockage, des paramètres supplémentaires peuvent être définis.

  • L'échelle vers laquelle exporter
  • L'unité de mesure vers laquelle exporter
  • Une disposition des couches dans laquelle le graphique est divisé

La fonction d'export de l'espace de travail vous permet d'exporter non seulement la géométrie des câbles, mais également vos graphiques.

Auteur

Dipl.-Ing. (FH) Adrian Langhammer

Dipl.-Ing. (FH) Adrian Langhammer

Ingénierie produit et assistance clientèle

M. Langhammer est responsable du développement des modules additionnels pour le cocrete renforcé et fournit une assistance technique à nos clients.

Mots-clés

Géométrie de toron Export CAO dxf
