Lorsque je définis une fondation élastique, est-il possible de faire échouer les ressorts de traction ou de compression?

Réponse

Dans les versions actuelles de RFEM et de RSTAB, il est possible de concevoir des fondations élastiques fissiles en traction ou en compression.

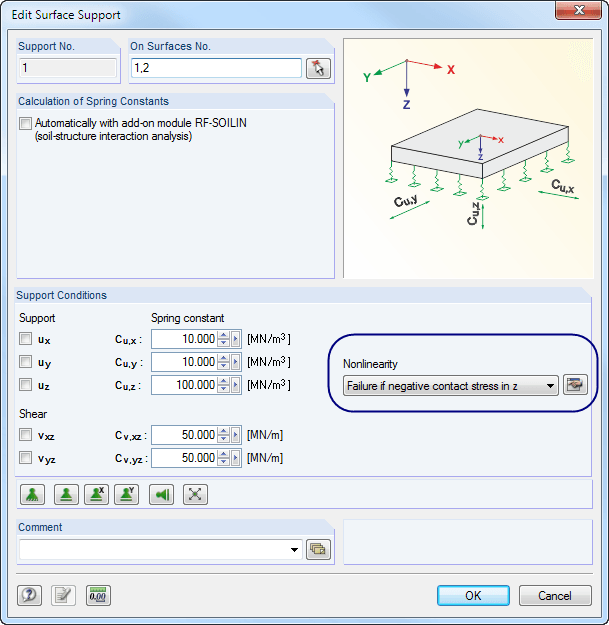

Dans RFEM, cette fonction peut être appliquée aux appuis linéiques et aux appuis surfaciques. La définition est effectuée via «Insérer» → «Données du modèle» → «Appui linéique»/«Appui surfacique» ou «Modifier» → «Données du modèle» → «Appui linéique»/«Appui surfacique». Sous l'option «Non-linéarité», vous pouvez définir le type de défaillance, voir la Figure 01.

Figure 01 - Échec de la fondation élastique dans RFEM

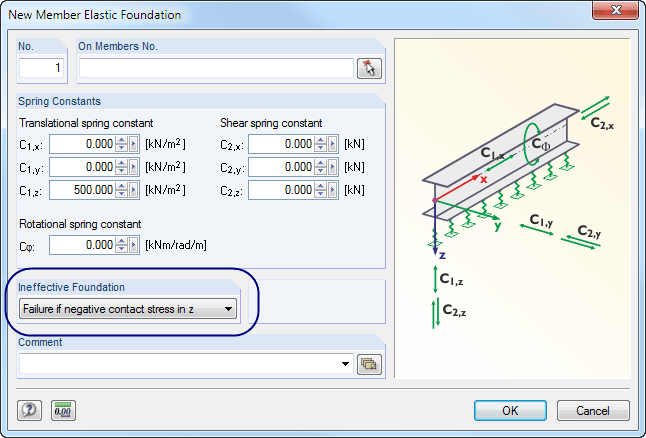

Dans RSTAB, cette option n'est disponible que pour les fondations élastiques de barre. La définition des critères d’échec est similaire, voir la Figure 02.

Figure 02 - Echec des fondations élastiques dans RSTAB
