Gibt es bei der Definition einer elastischen Bettung die Möglichkeit, die Federn für Zug oder Druck ausfallen zu lassen?

Antwort

In den aktuellen Versionen von RFEM und RSTAB ist es möglich, elastische Bettungen wahlweise auf Zug oder auf Druck ausfallen zu lassen.

In RFEM kann diese Funktion sowohl auf Linienlager als auch auf Flächenlager angewendet werden. Die Definition erfolgt über "Einfügen" → "Modelldaten" → "Linienlager" / "Flächenlager" beziehungsweise "Bearbeiten" → "Modelldaten" → "Linienlager" / "Flächenlager". Unter dem Punkt "Nichtlinearität" kann dann die Art des Ausfalls eingestellt werden, siehe Bild 1.

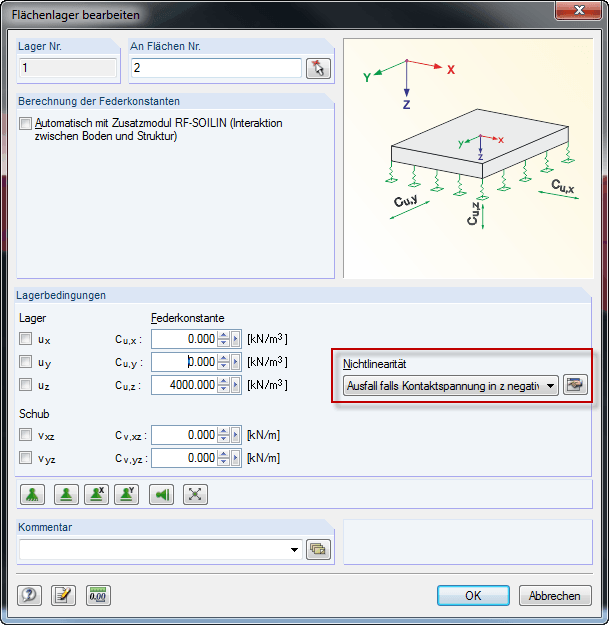

Bild 01 - Ausfall der elastischen Bettung in RFEM

In RSTAB besteht diese Möglichkeit lediglich für Stabbettungen. Die Definition der Ausfallkriterien erfolgt analog, siehe Bild 2.

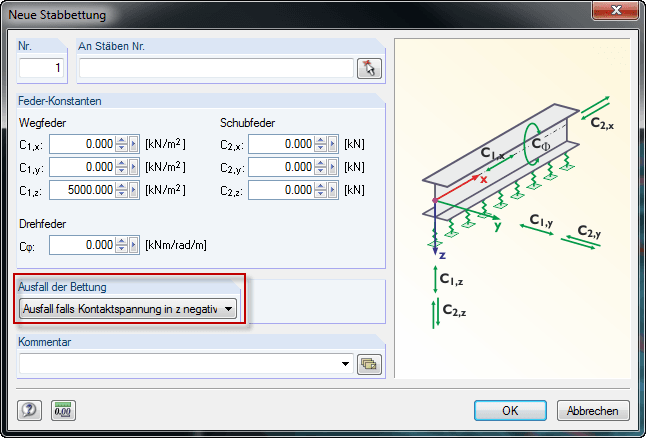

Bild 02 - Ausfall der elastischen Bettung in RSTAB

Schlüsselwörter

Bettung Stabbettung Linienlager Flächenlager Flächenbettung Ausfall Zugausfall Druckausfall
