FAQ 001424 FR

Calcul RFEM

Comment les forces internes d'une poutre (nervure) sont-elles déterminées dans RFEM?

Réponse

2

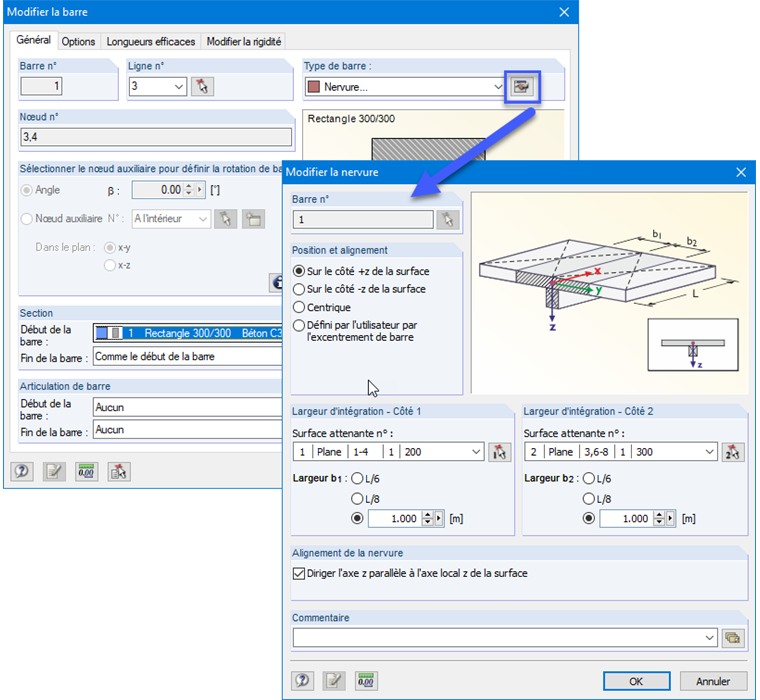

Pour la modélisation des solives (ou des revêtements), la nervure de type tige est fournie. Tout d'abord, la poutre doit être définie comme une section transversale rectangulaire et une nervure . Dans la boîte de dialogue de détails de la nervure, spécifiez la largeur d'intégration. A partir du faisceau rectangulaire et de la largeur d'intégration, une section transversale en forme de T est formée.

Dans le cas des positions 2D, il n'y a pas de forces normales dans les barres et les surfaces, mais uniquement les forces internes V z , M T et M y ou m x , m y , m xy , v x et v y .

Pour que cela soit également valable pour les nervures, une approche de calcul différente de celle utilisée dans le modèle 3D est utilisée: la barre de dalle (définie à partir de la section transversale de la barre et des largeurs d'intégration) est placée avec son axe épais dans l'axe de la surface.

Si la largeur d'intégration est modifiée en positions 2D, la rigidité du système change également!

3D

Il est également nécessaire de définir la section transversale rectangulaire comme une nervure en forme de tige avec sa largeur participante. La modélisation interne diffère en principe: l'excentricité est calculée à partir de la moitié de l'épaisseur de la plaque et de la moitié de la hauteur de la barre.

Pour les positions 3D, la section transversale rectangulaire définie comme une nervure est reliée de manière excentrée (épaisseur de la moitié de la plaque + hauteur de la moitié des barres) à la surface. Ceci spécifie la rigidité du système. Il ne change pas lorsque la largeur effective est modifiée. la déformation du système reste la même, mais pas les efforts internes.

Les forces normales du faisceau sont déterminées par la somme des forces normales de la tige et des forces normales à la surface intégrées sur la largeur d'intégration.

Pour déterminer les moments de flexion, les forces normales de la plaque et les moments de la plaque sont intégrés sur la largeur effective. La somme de l'intégrale des moments de la surface avec les moments de la tige donne une proportion du moment du poussoir. En outre, il existe l'intégrale des forces normales de la plaque et de la force normale de la tige, qui sont multipliées par le bras de levier respectif jusqu'au centre de gravité de la poutre de la plaque.

Le résultat est un moment de flexion lié à la section transversale en forme de T de la poutre entière. Avec les tailles de section nervurées, la conception en béton armé pour la barre de dalle peut maintenant être réalisée.

Dans le Guide Afficher la ville , vous pouvez basculer entre les « résultats> côtes » entre les nervures et les forces internes.

L'avantage du modèle de nervure 3D plus élaboré est que la rigidité et les forces internes peuvent être détectées plus précisément.

Si la largeur d'intégration ne correspond pas à la largeur effective, vous pouvez l'adapter à la conception dans le module Membres RF-CONCRETE.

Mots-clés

largeur de coopération, poutres de dalle, couverture
