W jaki sposób są określane siły wewnętrzne dla belki podciąganej (żebra) w programie RFEM?

Odpowiedź

2D

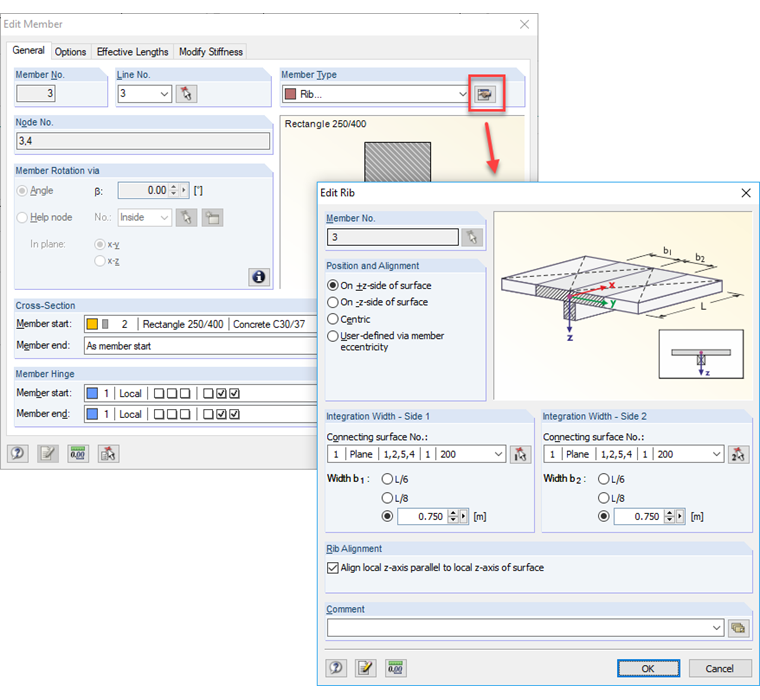

W przypadku modelowania belek dociskowych i słupów tymczasowych należy zastosować typ pręta "Żebro". Najpierw należy zdefiniować belkę podporową jako prostokątny przekrój oraz "Żebro". W oknie dialogowym dla szczegółów żebra można określić szerokość współpracującą. Od belki prostokątnej i szerokości roboczej tworzy się wynikowy przekrój w kształcie litery T.

W przypadku modeli 2D w prętach i powierzchniach nie występują siły osiowe, lecz tylko siły wewnętrzne Vz , M T i M y lub m x , m y , m xy , v x i v y .

Z tego względu w przypadku żeber stosuje się inną metodę obliczeń niż w przypadku modelu 3D, przy czym na osi powierzchni umieszczona jest oś T (zdefiniowana na podstawie przekroju poprzecznego pręta i szerokości współpracujących).

W przypadku zmiany szerokości roboczej sztywność układu również ulega zmianie!

3d

W tym przypadku należy zdefiniować przekrój prostokątny jako typ pręta żebrowego wraz z jego szerokością efektywną. Modelowanie wewnętrzne jest jednak całkowicie różne: mimośród obliczany jest na podstawie połowy grubości blachy i połowy wysokości pręta.

W przypadku modeli 3D prostokątny przekrój zdefiniowany jako żebro jest połączony mimośrodowo (połowa grubości płyty + połowa wysokości pręta) z powierzchnią. W ten sposób definiowana jest sztywność układu. Nie zmienia się przy zmianie szerokości roboczej; odkształcenie układu pozostaje takie samo, a nie siły wewnętrzne.

Siły osiowe trójnika są obliczane na podstawie sumy sił osiowych pręta i sił osiowych powierzchni, zintegrowanych na szerokościach współpracujących.

Momenty osiowe oraz momenty belek trójnikowych służą do wyznaczania momentów zginających na całej szerokości roboczej. Suma momentu T razem stanowi sumę całek momentu powierzchniowego z momentami prętowymi. Dodana jest również całka sił osiowych trójnika i siła osiowa pręta, które są przemnożone przez odpowiednie ramię dźwigni w odniesieniu do środka ciężkości belki teowej.

Wynikiem tego jest moment belki w odniesieniu do przekroju w kształcie litery T całej belki. Za pomocą sił wewnętrznych żebra można przeprowadzić obliczenia dla betonu zbrojonego dla belek trójnikowych.

W nawigatorze Wyświetlić można przełączać między siłami wewnętrznymi żebra i pręta w sekcji "Wyniki → Żebra".

Zaletą bardziej złożonego modelu 3D żebra jest możliwość dokładniejszego uwzględnienia sztywności i sił wewnętrznych.

Jeżeli szerokość całkowania nie odpowiada szerokości roboczej, można ją dostosować do obliczeń w module dodatkowym RF-CONCRETE Members.
