Matériau défini par l'utilisateur
Puis-je également utiliser des matériaux définis par l'utilisateur dans RF-/PLATE-BUCKLING ?
Réponse
Les matériaux définis par l'utilisateur peuvent également être utilisés dans RF-/PLATE-BUCKLING.

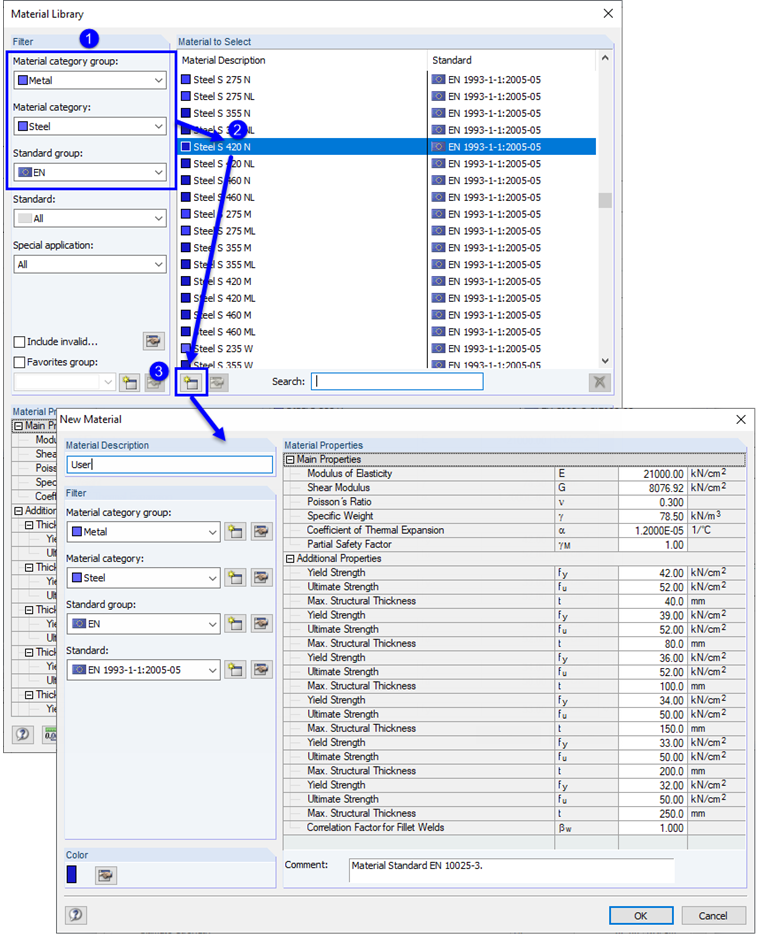

Lors de la création du matériau dans RFEM/RSTAB, vous devez vous assurer que celui-ci possède les mêmes propriétés que les matériaux aciers autorisés dans la norme sélectionnée dans RF-/PLATE-BUCKLING. Pour ce faire, sélectionnez un matériau dans la série de normes de la bibliothèque de matériaux et ouvrez la boîte de dialogue « Créer un nouveau matériau » à l'aide du bouton. Ici, vous pouvez modifie toutes les valeurs spécifiées (Figure 1).

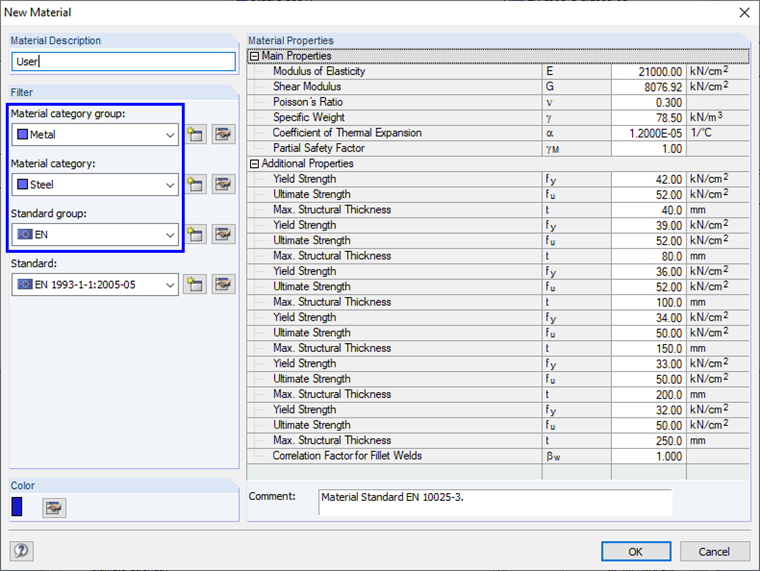

De plus, vous devez paramétrer les filtres (Figure 2) sur « Métal » pour le groupe de catégorie de matériau, « Acier » pour la catégorie de matériau et « EN » pour le groupe de normes vérifier selon la norme EN 1993-1-5 ou « DIN » pour le groupe de normes à vérifier selon DIN 18800.
Le matériau peut également être créé dans le module additionnel ou dans le programme autonome RF-/PLATE-BUCKLING. Les filtres du groupe de catégories de matériau, la catégorie de matériau et le groupe de normes sont prédéfinis dans la boîte de dialogue « Bibliothèque du matériau » en fonction de la norme sélectionnée. Laissez ces filtres tels quels lors de la création d'un matériau défini par l'utilisateur.
Mots-clés
Réponse
Les matériaux définis par l'utilisateur peuvent également être utilisés dans RF-/PLATE-BUCKLING. Lors de la création du matériau dans RFEM/RSTAB, vous devez vous assurer que celui-ci possède les mêmes propriétés que les matériaux aciers autorisés dans la norme sélectionnée dans RF-/PLATE-BUCKLING. Pour ce faire, sélectionnez un matériau dans la série de normes de la bibliothèque de matériaux et ouvrez la boîte de dialogue « Créer un nouveau matériau » à l'aide du bouton. Ici, vous pouvez modifie toutes les valeurs spécifiées (Figure 1).
De plus, vous devez paramétrer les filtres (Figure 2) sur « Métal » pour le groupe de catégorie de matériau, « Acier » pour la catégorie de matériau et « EN » pour le groupe de normes vérifier selon la norme EN 1993-1-5 ou « DIN » pour le groupe de normes à vérifier selon DIN 18800.
Le matériau peut également être créé dans le module additionnel ou dans le programme autonome RF-/PLATE-BUCKLING. Les filtres du groupe de catégories de matériau, la catégorie de matériau et le groupe de normes sont prédéfinis dans la boîte de dialogue « Bibliothèque du matériau » en fonction de la norme sélectionnée. Laissez ces filtres tels quels lors de la création d'un matériau défini par l'utilisateur.
Matériau défini par l'utilisateur Matériau personnalisé Filtre
