Charpente métallique à inertie variable
Modèle à télécharger
-
01

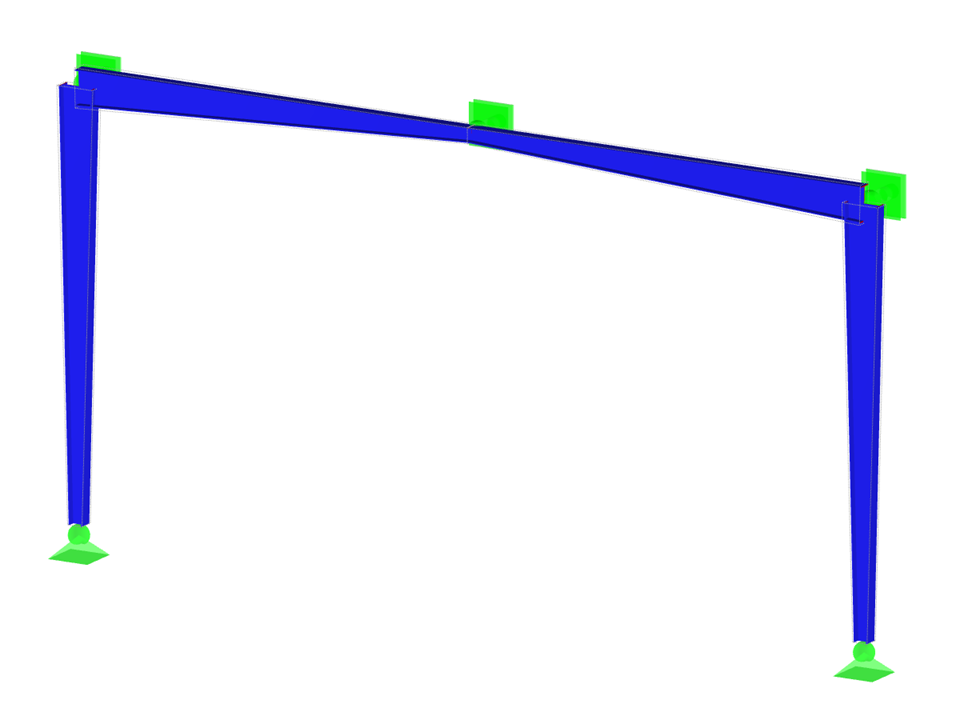

Figure - Structure à ossature métallique conique
-
01
Figure - Plus petit facteur de grossissement pour le flambement par flexion dans le plan du portique
-
01
Figure - Imperfections de la forme du mode de flambement antisymétrique
-
01
Figure - Imperfections de la forme du mode de flambement symétrique
-
01
Figure - Entrée des appuis nodaux
-
01
Figure - Mode propre pour l'échec de stabilité hors du plan de la structure
Description
Une vérification standardisée a été introduite pour les analyses de stabilité avec la méthode générale de l'EN 1993-1-1. Elle peut être utilisée pour les systèmes 1D avec des conditions aux limites et d'une hauteur quelconques. Les vérifications peuvent être effectuées pour un chargement et une compression appliqués au même moment dans le plan de l'appui principal. Les cas de stabilité du flambement latéral et du déversement sont analysés à partir de ce plan, c'est-à-dire autour de l'axe faible du composant. Ce modèle a été utilisé pour expliquer comment vérifier le déversement dans le plan de l'appui principal.
Modèle utilisé dans
Mots-clés
À inertie variable Charpente métallique Analyse de stabilité Flambement par flexion Déversement Imperfections À inertie variable
Liens
Laissez un commentaire...
Laissez un commentaire...
- Vues 237x
- Téléchargements 36x
- Mis à jour 29 mars 2021
- Taille 0.79 MB
- Nombre de nœuds 5
- Nombre de lignes 4
- Nombre de barres 4
- Nombre de cas de charge 4
- Nombre de combinaisons de charges 3
- Poids total 1,734 t
- Dimensions 12,600 x 0,600 x 6,750 m
- Version du logiciel 5.23.02.155292
